摘要

電磁流量計：是一種電磁感應式流量儀表，依據JB/T9248-1999《電磁流量計》設計，是集智能化、一體化、多功能、高精度、高可靠性為一體的系列電磁流量計產品。它是由傳感器和智能控制終端組成。

近幾年，隨物聯網發展需要，具有無線遠傳功能的低功耗智能流量儀表、水表成為市政給排水、城市智慧化、水利信息化建設的優秀產品。

基本功能

一體化電磁流量計：監測水資源使用過程中的水流量，通過，電磁流量計傳感器，將實時采集數據換算成流量，儲存、并發送遠端。

LD-100D產品采用低功耗設計，集成32位ARM智能芯片，數據傳輸可無線5G/4G/GPRS或有線RS485/232/以太網接口數據傳輸。具有很好的可擴展性，符合水資源數據監測傳輸規約。

一體化電磁流量計（型號：LD-100D），集成了窄帶物聯網通信技術，公有域NB-IoT通信IoT設備網絡（電信）；

私有域LoRa/LoRaWan網絡，具有信號穩定、免費頻段，傳輸距離可達5KM（晴天、空曠），若發射功率加大、天線增高，傳輸距離可達數十公里。

特點：

· 微功耗智能儀表，可完成數據加密遠傳。傳輸距離無限制。

· 基本參數設置（組態）：瞬時流量單位、流量分辨率、總量單位、總量分辨率、阻尼時間等

· 電流輸出設置、故障電流

· 脈沖輸出、RS485設置（通信協議Modbus-ASCII、ModBus-RTU（缺省）、ModBus-Tcp/Ip）

· 累計管理

· 儀表校準：零點校準、4mA校準、20mA校準

· 設備預警功能、數據保存功能等

· 儀表模擬量輸出接口、脈沖數字量輸出接口、RS485輸出接口等

技術參數

·RS485/232/TTL/RJ45/SIM/UIM

·觸摸屏R4選配

·數據遠傳功能4G、5G、以太網、RS485、NB-IoT、LoRa

·32位ARM芯片

·1.5~3M外置天線

· 采集分辨率：模擬量采集，分辨率0.001

· 傳感器靈敏度：150μv/（mps）~200μv/（mps）（差分輸出）

· 傳感器信號輸出：75μv~4-6mV

· 波特率：9600bps（缺省）

· 數據位數8位

· 儀表口徑：DN25、DN80、DN100（缺省）、DN125等

· 勵磁頻率：25Hz（缺省）

· 襯里材質：四氟襯里

· 電極材質：316L電極

· 供電方式：儀表電池供電+5V

· 信號輸出：4~20mA

· 測量誤差：±0.2%（介質水，6.25赫茲，0.5m/s~2m/s）

· 防護等級：一體式IP67，分體式IP68

· 工況溫濕度：-30℃~80℃；95%（無凝露）

應用案例圖片

工業流量監測：水資源的監測、液體類的監測、具有固體類的監測；以及生產后的污水處理的流量監測

農業流量監測：水資源的監測、農村生活用水監測、農村生活污水的流量監測、農業生產灌溉的流量監測；

污水處理廠水處理過程的監測。

隨著智慧水資源監測領域的發展，現代社會各個領域，更迫切的需要具有更多功能的電磁流量計，比如：介質的密度、電導率（介質固體顆粒物、粘稠度）等的數據采集。就是說，在流量監測的同時，完成一些附加工作，來完成更加全面的監測功能。

電磁流量計，也更加適合許多工業控制過程，包括化學制藥、食品飲料、紙漿造紙等；電磁流量計特別適合測量固液兩項介質的混合介質，它可測量紙漿、泥漿、污水等以及食品、制藥等行業的原料如玉米糖漿、果汁、酒類、中藥飲液等特殊介質。

輸送計量領域，處理兩方的移交和支付，需要高精度電磁流量計，如大型管道輸送油品，流量測量精度即便是隨時間變化很微小，也會給某一方帶來巨大的損失或者重大利益。

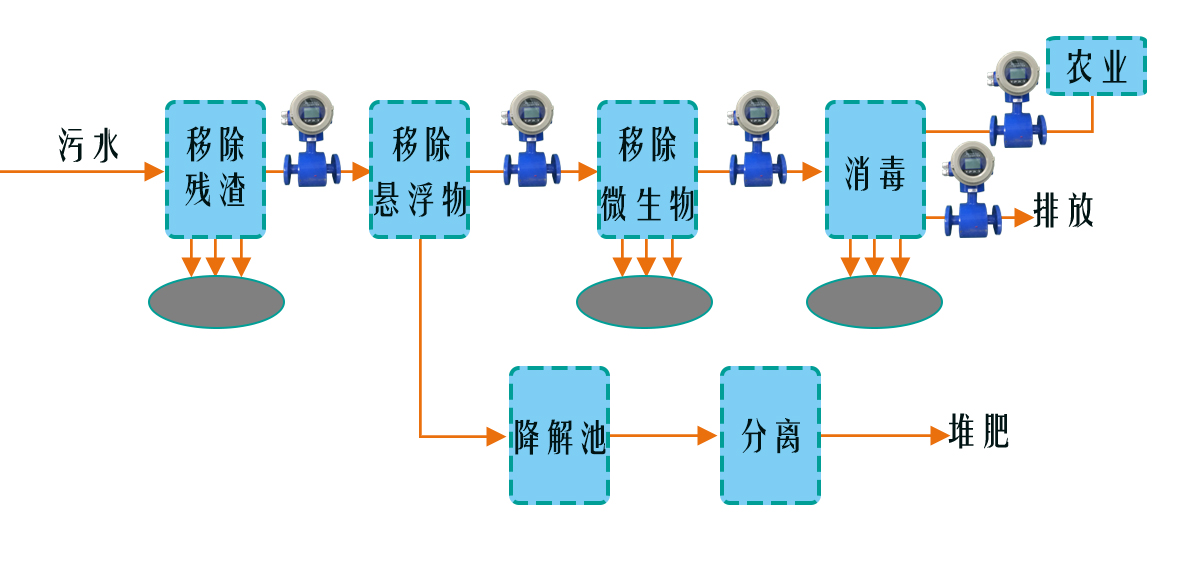

污水處理
