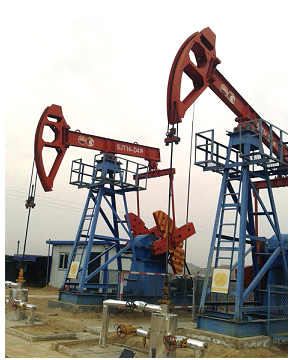

藍迪無線示功儀集成載荷、位移、無線數據傳輸于一體，是采油井的一個重要指標，示功圖反應的是承受在光桿上的力，通過一個沖程內力的變化，可以了解到抽油機和油井底下的情況，也可以通過示功圖對產油量和動液面進行分析。
    示功圖的獲取需要獲取光桿上的載荷和位移數據，很多廠家是采用在抽油機支架的支點處安裝角位移傳感器，在方卡子和懸繩器之間的光桿上安裝載荷傳感器，用信號線將角位移和載荷傳感器連接，這樣由于驢頭的不斷運動，風沙等自然條件的影響，可靠性難以得到保障。藍迪公司采用加速度傳感器測量載荷在一個沖程內對應的位移，計算出一個功圖數據后將數據以無線方式發送到RTU主機，或者直接將數據通過無線網絡發送到監控中心，設備采用微功耗設計、電池供電，所有設備集成在一個小盒內，跟著驢頭上下運動。

產品應用領域

油井監控、數字化油田建設

產品功能

    示功儀終端將載荷和位移傳感器集成在一起，用加速度傳感器測位移，用電池供電，一節電池可以用2年以上。該單元安裝在方卡子和懸繩器之間，采集到載荷、位移、沖程、沖次、工作時率等參數后，以無線方式和RTU通信。量程可以選擇，最大量程250KN。該設備可以和監控主機一起使用，采集的數據在主機上顯示，也可以直接通過無線數據通信網絡向監控中心發送數據。

技術指標

產品型號
