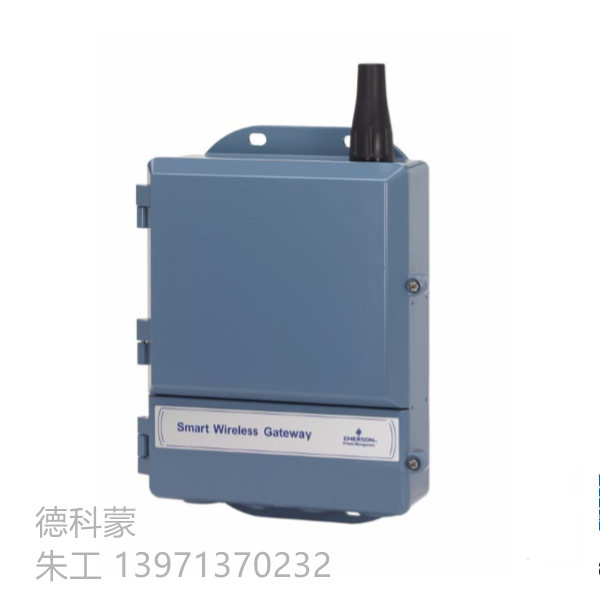

艾默生智能無線網關1420A2A3A4N1

1420無線網關  1420A2A3A4N5

1420   智能無線網關

A         電源輸入  24VDC 標稱值 (10.5–30VDC)

2         以太網通訊 － 物理連接 雙以太網

A3       無線更新速率、工作頻率及協議 用戶可組態更新速率， 2.4 GHz DSSS， WirelessHART

A         串行通訊  通過 RS485 通訊的 Modbus RTU

4          以太網通訊 － 數據協議 Webserver、 Modbus TCP/IP、 AMS Ready、 HART-IP、 OPC

N5        產品認證 FM 2 分類，非易燃性認證

德科蒙過程控制（武漢）有限公司

朱工：13971370232 （同微信）

工作QQ：1642355254

規格

功能規格

電源輸入 10.5–30 VDC

電流消耗  工作電流基于 3.6 瓦平均功耗。瞬時起動電流為工作電流的兩倍

天線的射頻功率輸出 高 10 mW (10 dBm) EIRP 對于 WN2 高增益選項，高 40 mW (16 dBm) EIRP

環境 工作溫度范圍：

 –40 至 70°C (–40 至 158°F) 工作濕度范圍：

 10–90% 相對濕度 EMC 性能 符合 EN61326-1:2006 標準。

天線選項 一體化全向天線 可選遠程安裝全向天線

物理規格

重量 4.54 kg (10 lb)

結構材料 外殼 低銅鋁， NEMA 4X 油漆 聚氨酯 蓋墊 硅橡膠 天線 一體化天線：PBT/PC 遠程天線：玻璃纖維

認證 I 類 2 分類 （美國） 全球同等標準

通訊規格

隔離 RS485 用于 Modbus RTU 多點連接的 2 線制通訊鏈接波特率： 57600、38400、19200 或 9600 協議：Modbus RTU 接線：單 根屏蔽雙絞線，18AWG。接線距離長 1524 米（4000 英尺）

以太網 10/100base-TX 以太網通訊端口 協議：以太網 /IP Modbus TCP、 OPC、 HART-IP、 HTTPS （用于 Web 接口） 接線：Cat5E 屏蔽電纜。接線距離 100 米 (328 英尺 )。 Modbus 支持 32 位浮點值、整數及擴展整數的 Modbus RTU 和 Modbus TCP。 Modbus 寄存器由用戶指定。 OPC OPC 服務器支持 OPC DA v2, v3 以太網 /IP 支持采用 32 位浮點值和整數的以太網 /IP 協議。 以太網 /IP 組件的輸入 – 輸出情況可由用戶組態。 以太網 /IP 規范由 ODVA 管理和發布。

自組網絡規格

協議 IEC 62591 (WirelessHART) 標準， 2.4–2.5 GHz DSSS。

最大網絡規模 100 部無線設備 @ 8 秒或更高。 50 部無線設備 @ 4 秒。 25 部無線設備 @ 2 秒。 12 部無線設備 @ 1 秒。

支持的設備更新速率 1、 2、 4、 8、 16、 32 秒或 1–60 分鐘 網絡規模 / 延遲 100 部設備：小于 10 秒 50 部設備：小于 5 秒

數據可靠性 >99%

智能無線網關能夠在不斷變化的環境中自動管理無線通訊

與 DeltaV 和 Ovation 自動化系統天然集成，實現簡捷快速的無線現場網絡調試能力 ?

通過以太網、Modbus、串行、OPC、以太網 /IP 和 HART 輸出與數據歷史庫、傳統主機系統和 其它局域網應用系統連接

通過冗余智能無線網關保障系統可靠性

 具有熱備能力和自動故障檢測能力，不會喪失無線網絡

 智能無線網關為單個系統，不再需要雙主機集成

 單擊組態和即插即用架構
