摘要：介紹安科瑞智能照明監控系統，采用智能控制模塊控制照明回路的通斷。系統采用KNX總線進行組網的方式，并遠傳至后臺主機，通過Acrel-iLightControl型智能照明監控系統實現燈光的智能控制。

關鍵詞：大型商場; 協信購物中心;樓層;Acrel-iLightControl；安科瑞智能照明控制系統

0 概述

鎮江協信購物中心是處于位居鎮江市規劃核心，靠新市 、 京滬高鐵，凝聚大市口、城際兩大商圈，是鎮江001號“7+1”舊城改造項目，總建筑面積約180萬方，總投約170億，打造集住宅、大型購物 、特色商業街、酒店、SOHO公寓、寫字樓于一體的城市綜合體。

隨著科技的發展和社會的不斷進步，人們對生活品質要求越來越高，傳統照明方式雖然結構簡單、直觀，但控制方式單一，只能進行開或關，整個照明系統只能采用人工值班方式，而安科瑞智能照明系統操作方便，能隨時控制燈具的發光時間以及自動亮滅時間，節能節電，可以通過預設情景模式控制燈具，而傳統的照明系統無法滿足這些要求，我司為鎮江協信購物中心項目設計一套安科瑞智能照明監控系統，該項目配置智能照明監控模塊，控制公共照明區域的通斷，并同時設置多場景照明回路。

1 系統結構描述

本監控系統主要實現協信購物中心的公共區域照明回路的遠程控制。該系統總計有ASL100-P640/30*3，ASL100-F4/8*6，ASL100-S8/16*3，ASL100-S12/16*89，現場所有智能照明控制模塊采用星型的方式接在一起，采用KNX總線通訊連接至控制室處的智能照明網關，網關再傳輸?shù)胶笈_主機，從而完成整個商場的智能照明控制。

間隔設備層主要為：智能照明驅動器模塊、智能面板。這些設備安裝在現場的照明配電箱內及現場的開關位置，各驅動器通過現場KNX總線組網通訊，實現數據現場采集。

網絡通訊層主要為：智能網關、線路耦合器，各條支路通過線路耦合器集中，然后傳輸給智能網關，智能網關通過網線，上傳至后臺系統。

站控管理層主要為：后臺電腦，通過后臺主機，在顯示器上展示各開關回路的狀態，并實現各種控制功能。

2 安科瑞智能照明監控系統主要功能

2.1 定時控制

通過時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、泛光照明、車庫照明定時控制。如百葉窗定時升降、集中供熱定時調節、節假日照明定時關閉、定時通知等。

2.2場景控制

智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉所有該會議室照明。

2.3人體感應控制

在辦公走道和樓梯內，布置人體感應傳感器。在有人員進入?yún)^(qū)域時，自動開打開照明。當人員離開后，延遲一段時間再關閉。若延遲時間內有人進入，則重新進入打開模式，以達到節能目的。并且可以設置白天有效，晚上無效，根據需求設定。

2.4恒照度控制

在室內辦公區域內，布置照度傳感器，可以根據外界自然光源，自動調節室內照明的燈光亮度和開燈數量；既充分利用了自然光，又可以為室內人員創造一個舒適的工作環境。

2.5實時監控

中央控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統，操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。

2.6報警處理

系統提供了警報處理能力，用戶可采用編程來完成不同的任務，當某種警報條件出現時應做什么，可由用戶自行確定。

2.7事件通報

系統提供了事件通報功能，支持郵件通報、文本輸出以及事件驅動打印，可按照用戶預先設置的條件，觸發事件通報功能。

2.8日照時間計算

按照用戶當前所在的時區，計算日照時間，作為定時控制的時間基準。

2.9數據交換

系統可以直接使用ETS2和ETS3項目的數據，方便的實現軟件升級和替代；還可接受以CVS文件格式保存的模塊及系統數據；系統支持OPC服務，可以與其他建筑智能化系統進行數據交換。

3.0系統聯動

系統可以輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚至消防系統的聯動控制，控制相應燈具點亮和設備啟停。

3 案例分析

安科瑞智能照明監控系統針對協信購物中心公共照明區域進行智能控制。

智能照明公共照明控制界面見下圖，主要實現公共照明控制，可統一控制，也可單獨控制，控制狀態可在界面上直接顯示出來，同時可以設置各照明回路自動亮滅時間。

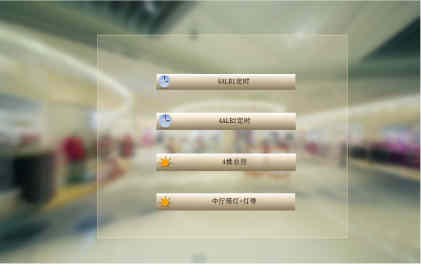

智能照明界面示意圖一

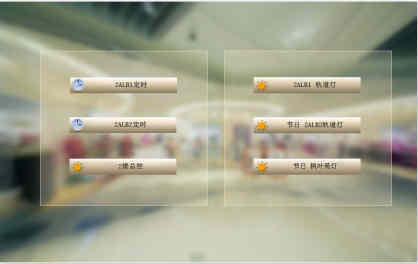

智能照明界面示意圖二

定時智能照明控制主界面見下圖，特定區域根據時間段控制來自動控制公共區域的照明的通斷。

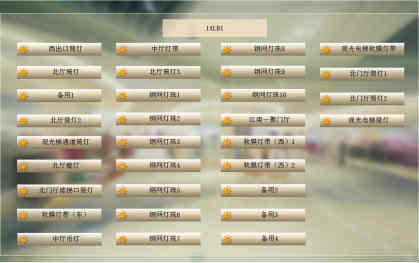

定時控制界面示意圖一

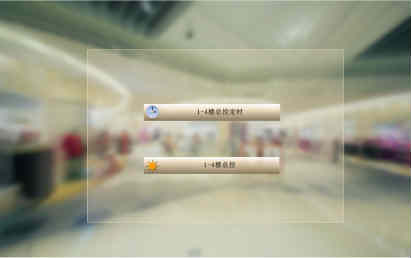

定時控制界面示意圖二

4 結束語

隨著社會的發展及電力的廣泛應用，安科瑞智能照明監控系統已成為全國各地重點工程項目、標志性建筑/大型公共設施等大面積多用戶的必然選擇，本文介紹的Acrel-iLightControl智能照明監控系統在協信購物中心的應用，在照明配電箱內安裝控制模塊等，采用與KNX兼容的Acrel-Bus總線組網方式，直接接入到安科瑞智能照明控制系統上，實現定時控制、一鍵亮滅對應回路等各種場景控制，使照明系統按照預先設定的各種模式工作，改善空間光色、立體感、色飽和度，營造舒適宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平。［2］

參考標準：

ISO/IEC11801《國際綜合布線標準》

GB/50198《監控系統工程技術規范》

GB50052-2009《供配電系統設計規范》

GB50054-2011《低壓配電設計規范》

IEC 61587《電子設備機械結構系列》

GB 50034-2013《建筑照明設計標準》

JGJ 16-2008《民用建筑電氣設計規范》

GB 50057-2010《建筑物防雷設計規范》

GBZ 20965-2007 《控制網絡hbes技術規范 住宅和樓宇控制系統》

IEC2554《高頻干擾電壓測試》

IEC255424《靜電放電試驗》

IEC255－224《快速瞬變干擾試驗》
