基于 4G 路由器智能換電柜聯網方案

市場背景

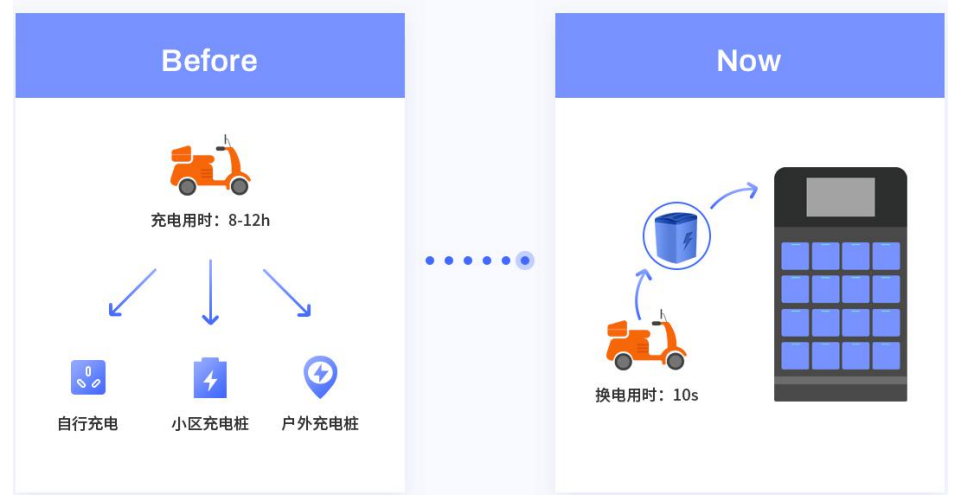

隨著我國電動自行車行業的穩步發展，電動自行車保有量穩步上升。電動車換電系統將 物聯網技術和鋰電池管理技術進行整合，以集中換電代替用戶充電，解決國內超過 3.5 億輛 電動車的電池續航問題。以智能換電柜的形式呈現，把原有用戶自行充電的模式升級至在遍 布城市的換電柜集中換電模式。換電”取代“充電”， 10 秒迅速實現能源補給，有效解決 續航短 、充電慢等痛點，致力于以分布式能源網絡為基礎，建立一站式短途出行能源服務 系統，為上百萬騎手解決充電耗時，里程焦慮兩大難題，為上億電動車用戶提供安全高效的 動力解決方案。

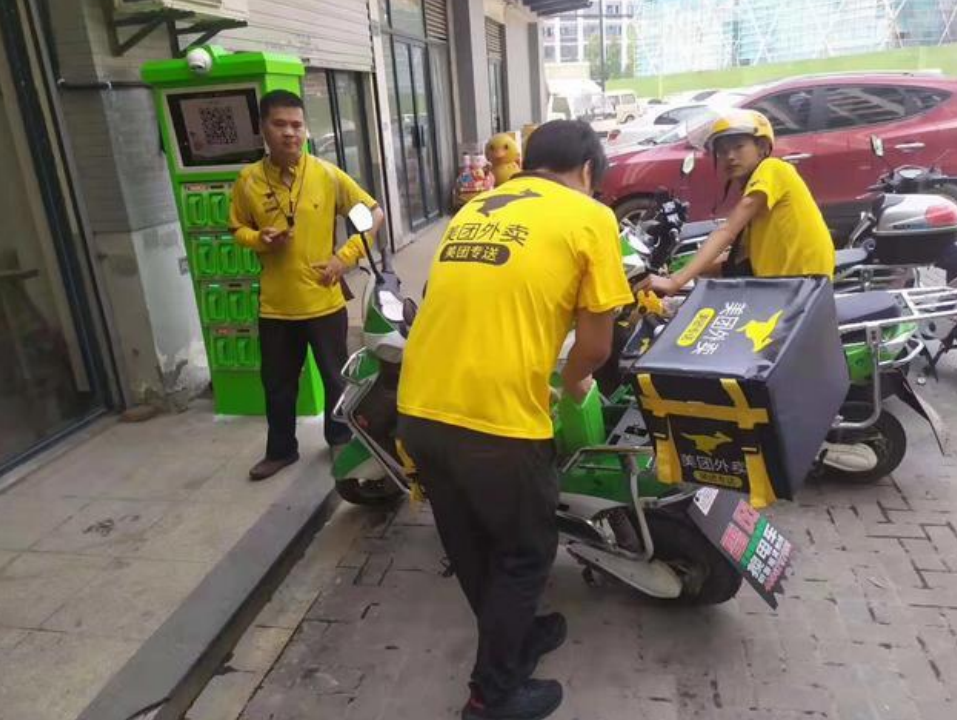

智能換電模式填補在電動自行車行業除了充電以外可選擇性方案的空缺，為電動車的高 頻使用人群、外賣等城市短途配送行業解決運力問題。

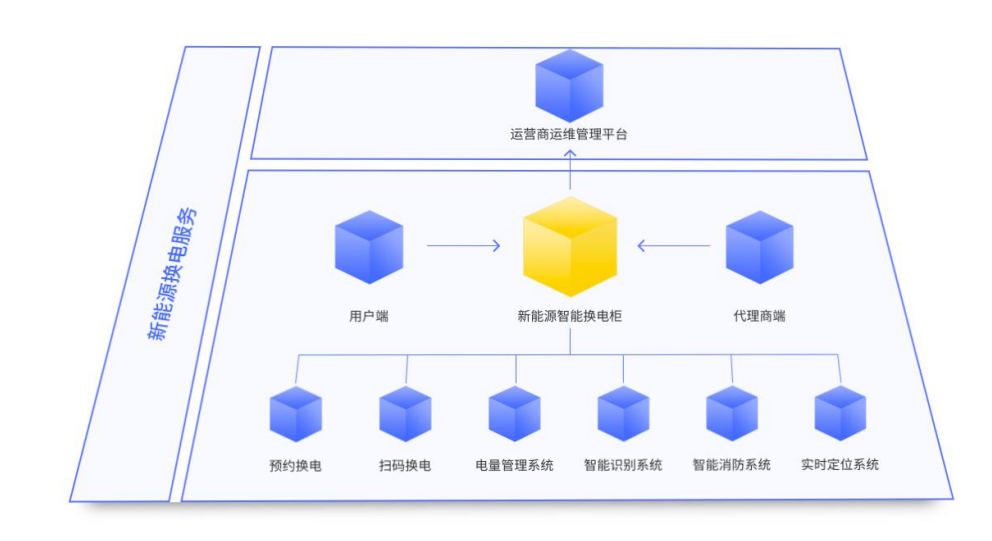

智能換電柜柜及其系統架構：

雖然各類智能換電柜的實現細節各有區別，但從系統架構角度來說基本以下幾部分不可 或缺：

●智能換電柜終端：整個系統的可見可觸摸部分，用于負責換電柜的存放，通過二維碼 與用戶綁定。終端內分為機械部分和電子控制部分，電子控制通過軟件來控制機械部分負責 實現電池的存放。

●云服務器終端：是整個系統的大腦，將其余所有部分有機連接起來，實現相應業務邏 輯的有效有序進行。

●商戶管理后臺：了解柜子的運營情況和相關運營數據，項目財務情況，以便做出最合 理的資源配置，產生最高效益。

●系統管理后臺：產看智能換電柜運行狀態、使用數據，用于管理整個產品的運營，權 限最高。

對整個流程進行抽象理解，整個智能換電柜租賃柜系統的整體方案包括了：機械結構、 外觀模具、控制電路、軟件系統，這四大部分，不同產品類型在機械結構和外觀模具上有有 所不同，體驗了不同廠商文化理念和對客戶使用習慣的理解或培養。因?yàn)檎麄�(gè)系統涉及多個 領域有機協同，所以無形也提供了整個系統的實現門檻。

系統簡介

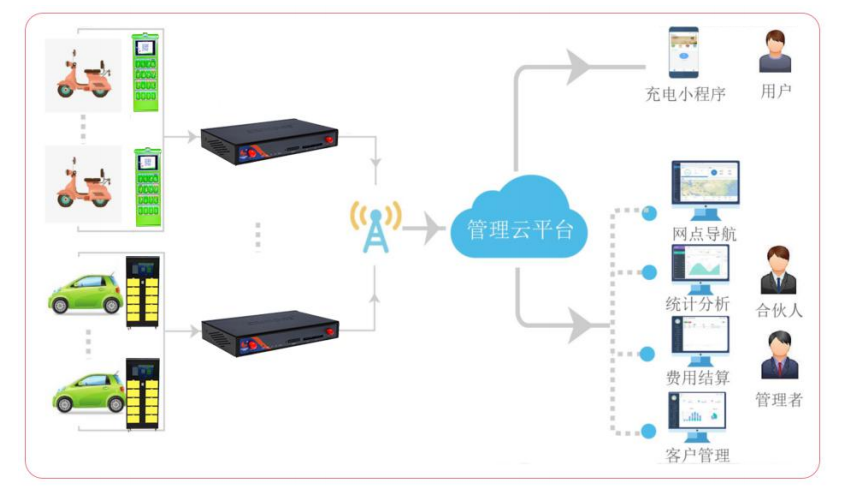

在每臺智能換電柜終端配備一個具有 3G/4G 上網功能的 4G 路由器，為智能換電柜終端 提供網絡環境，讓智能換電柜終端能通過該 4G 路由器與中心服務器建立連接，同時中心服 務器的管理平臺能對共

該方案通過 4G 路由器使用運營商 3G/4G 無線網絡將各智能換電柜終端與中心服務器 的管理平臺進行連接和數據交互，實現遠程管理與監控。并通過 VPN 及 VPDN 等方式，實 現數據的安全傳輸。從而使中心平臺能及時、準確地掌握每個智能換電柜終端的故障情況、 電池完整情況、甚至視頻監控等。 中心服務端對數據進行處理和整合，實現多方數據共享，以確保智能電換柜的實時、高 效。

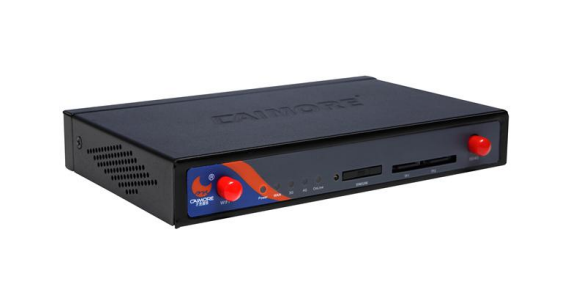

更進一步，智能換電柜終端還可通過這種無線聯網方式來實現移動終端在線支付，同時 中心服務平臺實時與第三方支付平臺對接，來實現資金結算。 系統功能將所有智能換電柜終端統一聯網，集中管理； 及時把握智能換電柜終端運行狀態，提高效率，節省運營及人工維護成本； 實時監控智能換電柜終端，使用專用隧道傳輸數據，安全性高； 可擴展性強，支持在線支付方式； 無線數據傳輸，不受地點限制。 使用產品：物聯 4G 全網通工業 4G 路由器產品與方案特點：

采用運營商專網及 VPN 的方式保證數據的安全性。 高度智能化程度，減少人工和時間成本。 安全，減少交易的潛在危險。

全面支持各運營商網絡制式，3G/4G 自由選擇 系統靈活、方便，平臺容量大，輕松滿足系統擴充。 才茂無線路由器系列路由采用工業級 32 位通信處理器，軟件多級檢測和硬件 多重保護機制來提高設備穩定性。 采用 IPSec VPN、L2TP、SSL VPN、CA 證書保障數據安全傳輸。 采用設備遠程管理系統，方便設備管理。智能換電柜租賃柜 - 及其使用流程：

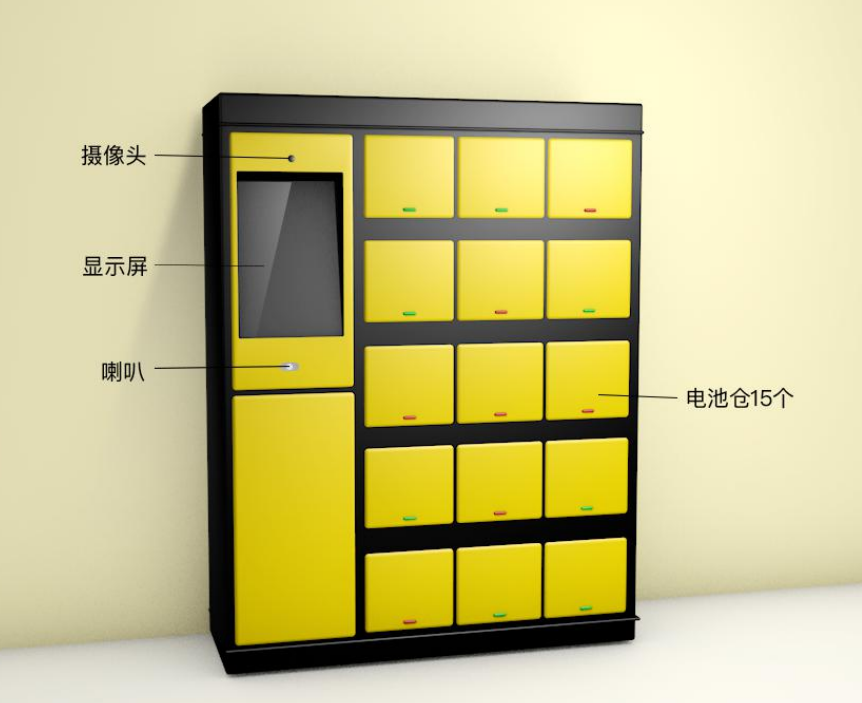

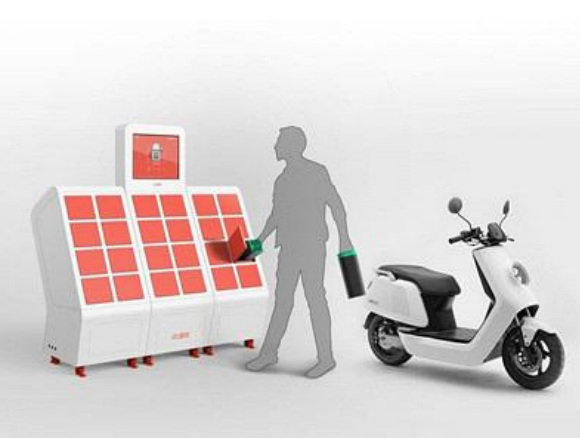

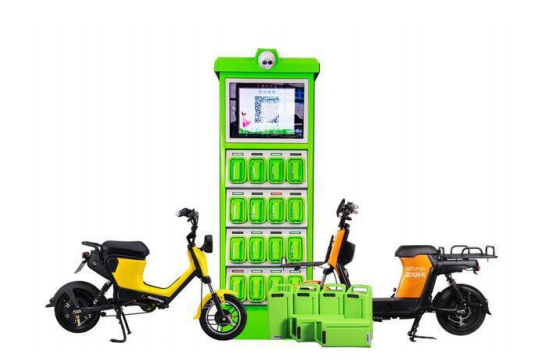

同其他共享類的項目一樣，共享?yè)Q電池柜柜門上有一個液晶顯示屏，屏幕上都會顯示一 個二維碼，這個二維碼就是操作入口，用戶通過微信小程序或 APP 直接掃描二維碼，就進 入電池的租借流程。

具體流程為：

【第一次借電池】

▲掃描二維碼，進入微信小程序或 APP

▲選擇電池類型，支付押金

▲選擇使用套餐類型或支付方式，進行余額充值

▲從電池柜中選擇一個有電的電池并彈出

▲用戶取出電池并進行使用

▲使用過程中通過計費方式進行計費，生成賬單，進行支付，完成。目前才茂是國內領先的物聯網解決供應商，在物聯網方案定制、智能開發領域具有行業 領先水平。智能換電柜租賃柜整體解決方案，可基于我們的物聯網工業級 4G 路由器二合一 模塊、開放的物聯網云平臺、手機 APP/微信接口，即可快速完成產品開發和使用。

電動車換電柜方案的運營價值

①差異化發展：隨著電動車市場從增量向存量的改變，換電系統不僅具有巨大潛在市場， 同時推進著行業差異化發展。

②行業競爭力：解決了市場中短不同維度上的交通出行問題，構建便民出行的生態系統， 提升行業競爭力。

③資源整合：解決傳統鉛酸電池壽命短、安全性欠佳等問題，將智能鋰電池較高的單次 購置成本有效地進行了分散。
