廈門才茂3G/4G高清視頻監控終端技術參數

一、 產品簡介

    廈門才茂3G/4G無線視頻監控終端，是廈門才茂通信科技有限公司自主研發的一款一體化智能無線視頻監控終端。它融合了多項高新技術，如視頻獲取、3G/4G無線通信技術、語音及對講、報警、亞米級GPS/北斗定位、抓拍、云臺控制、錄像以及錄像斷電保護、硬盤存儲、TF卡存儲、遠程視頻回放、四口路由、VPN、DTU數據透傳等技術。

    本產品支持智能傳感器接入，包括：入侵探測、接近、遮擋、環境溫濕度、煙霧、氣體檢測等現場監控報警處理。

    為了用戶擁有良好的遠程操作，本公司自主開發了管理平臺以及電視墻系統。該管理平臺系統穩定、功能豐富，可以滿足用戶的不同需求。用戶通過登陸才茂管理平臺，可以實時在線查看遠程視頻監控，支持錄像回放、抓拍圖片、GPS定位、語言對講、報警以及云臺控制等功能。通過電視墻系統同樣可以實時在線查看遠程視頻監控，錄像回放、語言對講等功能。并且公司自主開發了安卓和蘋果手機APP，通過APP，可以實時在線查看遠程視頻監控，支持錄像以及錄像回放、抓拍圖片、GPS定位、語言對講以及云臺控制等功能。

    設備采用無線在線維持專利技術，成功解決了“假在線”、“假死機”、“當機”等疑難問題。同時使用Linux操作系統，實時性強，系統穩定。

    本產品整機嚴格按照工業級要求設計，外觀采用全封閉式、全鋁結構設計理念，擁有先進的硬盤防震、防塵、散熱專利技術。系統帶有看門狗WDT保護，另外加載了系統監測保護SWP（System Watch Protect）功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，徹底解決了業內系統異常時需要上門拔電的麻煩，保證系統穩定可靠。同時，設備通過電力3000V電擊測試，特別適合在工業領域惡劣下環境使用。產品擁有維護系統穩定的專利技術，確保設備永遠在線；經過嚴格的設計、測試和多年的實際應用，產品性能穩定可靠。設備通過國家3C認證。

    本產品特別適用于交通紅綠燈控制和拍照傳輸、公交車監控、高速公路監測、環境檢測、車載移動、消防通道、綜合報警點等視頻監控領域。

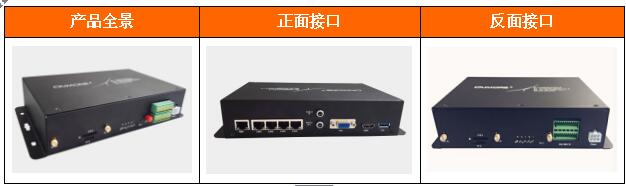

二、 產品接口圖：

三、 產品型號命名規則

    公司標志  產品類別 -硬件平臺 外觀結構  網絡類型 - (特殊版本)

    CM        530     -  8         1         N     -（  S  ）

五、 無線視頻監控設備采購信息列表：

主機采購信息列表：

可選配模塊采購信息列表：

1、TF卡，容量：32G，64G，128G

2、硬盤，容量：500G，1000G（1T），2000G（2T）

六、 產品特性

工業級設計

1. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。

2. 實時操作系統：采用LINUX操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定。

3. 強化電路板：PCB遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。

4. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

5. 工業級電源：寬壓電源設計，電源適應范圍為DC6V~DC36V，內置電源反向保護和過壓過流保護。

6. 電磁防護：以太網接口內置1.5KV電磁隔離防護。

7. 抗干擾設計：采用金屬外殼，屏蔽電磁干擾，系統保護等級IP41；天線帶防雷設計； 系統超低溫和超高溫設計；特別適合在環境惡劣的工業環境下使用。

穩定可靠

1. 在線維持技術：防掉線，在線檢測，在線維持，掉線自動重?fù)埽�異常自動�?fù)位，確保設備永遠在線。

2. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VMW（Virtual Man Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。

3. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

4. 串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。

5. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

6. 產品通過3C認證，所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。

7. 高速處理CPU：采用高速工業級CPU，可以更加高速地處理各種協議數據轉換；解決了“假在線”、“假死機”、“當機”等疑難問題。

9. DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因?yàn)檫x擇的DNS服務器異常，導致設備當機的嚴重現象。

10. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。

11. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；

功能強大

1. 支持3G、4G無線通信和以太網通信；

2. 支持1-4路實時視頻與錄像，具備1080P (1920*1080)和720P (1280*720)等高清分辨率；

3. 支持常規錄像，移動偵測錄像，計劃錄像，手動錄像，報警錄像，同時支持錄像的軌跡回放；

4. 支持錄像斷電保護；

5. 支持錄像存儲在硬盤或者TF卡，TF卡最大支持128G，硬盤最大支持2T（2000G）,并支持錄像文件自動覆蓋；

6. 支持FTP方式下載錄像文件；

7. 支持GPS定位功能；

8. 支持語音傳輸，語音對講功能；

9. 支持云臺控制，控制云臺上、下、左、右移動，放大、縮小，聚焦，光圈調節，云臺速度調節；

10. 支持網頁、電視墻、手機（安卓和蘋果）及本地監控臺瀏覽視頻；

11. 支持1路和4路的VGA和HDMI輸出；

12. 支持環境溫濕度的檢測；

13. 支持移動偵測報警與IO報警功能；

14. 支持I/O端口，支持7路帶光電隔離高/低電平觸發輸入，支持2路高/低電平觸發輸出；支持1路開關量/干節點輸出；

15. 支持手動抓拍和自動抓拍，自動抓拍還可分為周期抓拍、定時抓拍和移動偵測抓拍；

16. 支持DHCP、路由轉發、IPTABLES防火墻、VPN連接、NAT功能、DMZ主機等路由功能；

17. 支持telnet功能；

18. 支持1路RS232通信，RS232接口可以當作DTU功能使用（實現TCP/UDP透明傳輸）；

19. 支持1路RS485通信，RS485接口可以當作DTU功能使用（實現TCP/UDP透明傳輸）；

20. 支持恢復出廠設置；

21. 支持完成本地配置與本地升級；

22. 支持遠程配置、遠程升級，遠程集中管理；

23. 方便易用的調試功能。

簡單易用

1. 產品出廠配置默認參數，如果沒有特別的需求，不需要修改任何參數，就可以快速使用設備。

2. 產品說明書提供配置說明，可以快速使用設備。

七、 技術參數

音視頻參數：

接口類型：

LTE 4G無線技術參數：

WCDMA 3G無線參數：

EV-DO 3G無線技術參數：

GPS/北斗參數：（亞米級）

硬件系統：

操作系統：

供電情況：

物理特性：

其他參數：
