才茂通信泵房 RTU無人值守遠程無線控制系統
(發布日期:2019-8-19 11:57:28) 來源:



才茂通信泵房 RTU無人值守遠程無線控制系統

一、概述

隨著社會的進步和經濟的快速發展,現代社會各行各業對水資源的需求劇增,地下水是一種不可或缺的寶貴資源,加上水源井地理位置分布的離散性,導致水源井的管理變得既重要又復雜。傳統工作人員定時查看以及后來的架設光纖、鋪設電纜的監控方式,都由于成本、時延及管理等局限不能很好的滿足水源井監控需求。在此背景下,通過無線GPRS/3G網絡監控泵站,實現無人值守的水源井監控應運而生,并得到了廣泛應用。

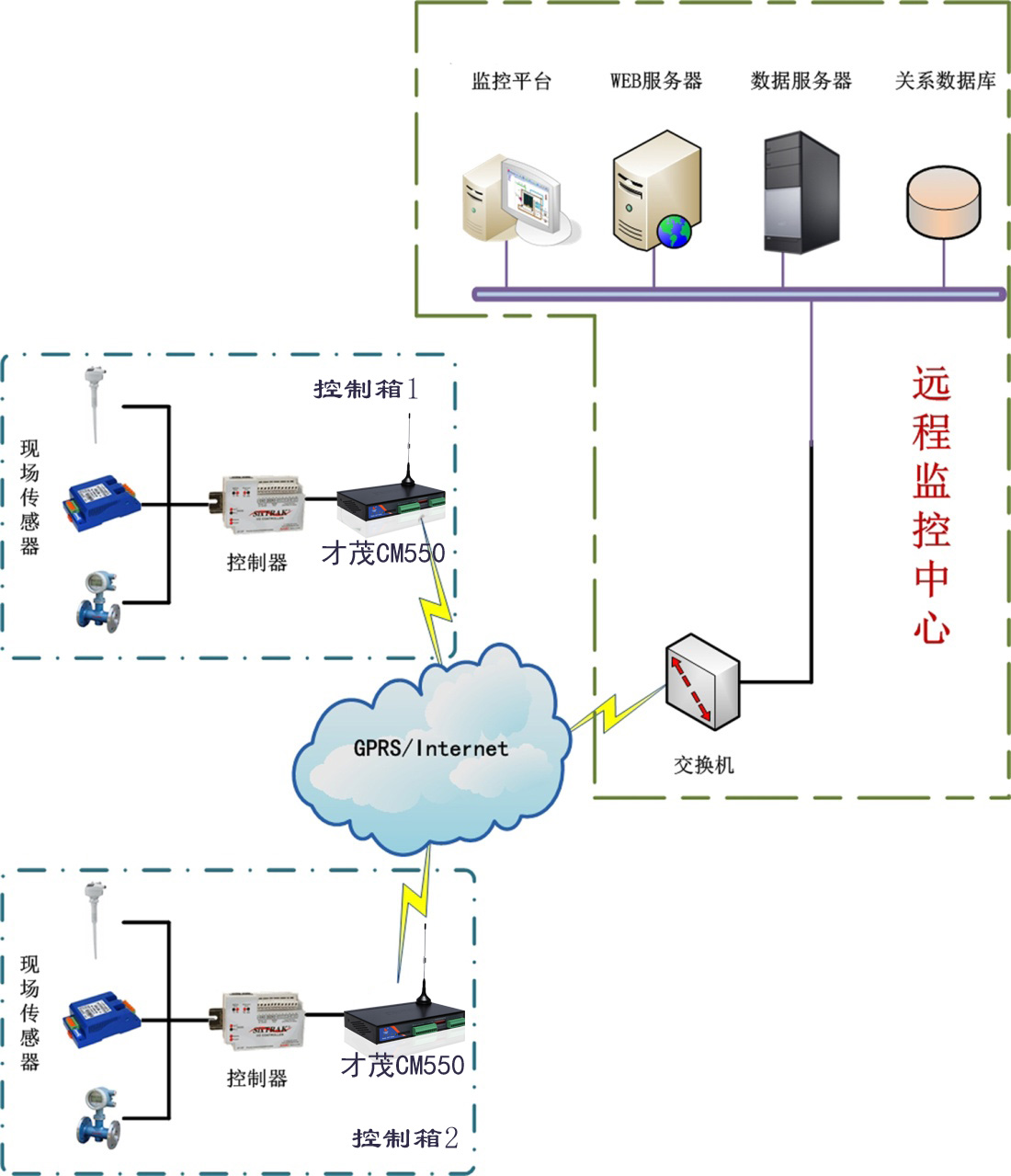

二、系統組成

整個系統由數據采集與檢測、現場監測與控制、遠端監控指揮三部分組成。

1、數據采集與檢測。數據采集場監測與控制部分由管理控制軟件、手動集中操作面板組成。2、控制計算機和管理控制軟件組成自動監控系統,負責將模塊傳輸來的數據整理分析,根據控制策略做出決策,并將數據記錄存儲。手動集中操作面板與自動監控系統平行實現控制功能。

3、遠端監控指揮。遠端監控指揮部分由計算機、管理軟件、網絡傳輸部分組成。



三、系統設計

1.系統工作原理

   在遠程各個井位安裝一臺遠程遙控箱,控制箱內核心設備為RTU,RTU采集現場設備信息,最終傳至泵房監控服務器,服務器將獲得的信息進行存儲,分析,轉發,輸出等動作。正常的系統操作在泵房的客戶端和網控的客戶端。

2.現場硬件部分

本系統現場分為兩類:遠程各井位和中心泵房處

遠程各井位

遠程每口井位都放一控制箱,結合系統功能,其內核心設備為RTU.

3.現場控制器RTU

現場控制器RTU是系統最核心的硬件,它的優劣直接決定著系統品質的高低。本系統所采用的控制器是RX-204,它是一微機監控、保護單元,是針對高低壓電力監控保護、配網監控保護、用電監控保護;化工、油田集轉油站、水源井、揚水泵站等存在眾多三相用電的場合而專門開發的一種專門適用于三相交流電監控、保護的測控、保護單元。






四、系統功能

◆遠程監測各加壓泵站水池水位或進站壓力、出站流量、出站壓力。

◆遠程監測加壓泵組的工作狀態、電流、電壓、保護狀態、工作模式。

◆遠程切換水泵的控制模式,遠程控制加壓泵組水泵的啟停。

◆光纖通信時,支持視頻在線監視泵站全景、電氣控制室等重要工位。

◆現場出現電流電壓超限、水位超限、設備保護等狀況時,監控中心可聲光報警。

◆支持各種監測信息、控制信息、報警信息、操作信息的存儲和查詢。



五、 功能特點

◆ 采集進站管道壓力或清水池水位、出站壓力、出站流量。

◆ 采集每臺加壓泵啟停狀態、工作電流、工作電壓、電能等電參數。

◆ 采集配電室各路開關狀態、電能等。

◆ 光纖通信時,圖像監視泵站全景、電氣室、泵房等重要工位。

◆ 支持加壓泵啟動柜手動控制、自動控制、遠程控制加壓水泵的啟停,控制模式可切換。

◆ 依據供水壓力和水泵運行時間,智能選擇水泵投入運行。

◆ 電流過大、缺相、水位過低過高、控制柜保護、配電室故障、閑人進入等情況發生時,立即上報信息。

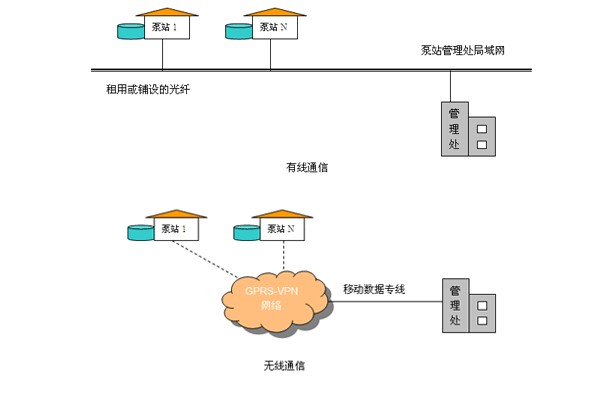

◆ 支持光纖通信、局域網通信、GPRS、短消息等無線通信方式。

◆ 存儲、顯示、查詢泵站監控數據及工作參數。

◆ 支持多路圖像監控。(有線通信方式)

◆ 支持就地、遠程維護測控設備。






廈門才茂通信
所在區域: 福建.廈門 郵編: 361009
公司地址: 廈門市軟件園二期望海路37號樓二層 聯系人:鐘小姐 女士 (銷售員)
辦公電話: 0592-5902658 傳真: 0592-5975885
移動電話: 13328758251 電郵: 登錄查看或通過本網留言
公司主頁: http://www.caimore.com
