才茂基于4G DTU 生豬養殖環境監控系統方案

一、概述

    現在養豬業是我國農業中的優勢產業，在農村經濟中占有重要地位，不僅滿足了人民的消費需求，而且為農民增收、農村勞動力就業、糧食轉化、推動相關產業的發展做出了貢獻。隨著國民經濟的發展和科技水平的提高，特別是在市場經濟的推動下，我國養豬業迅速從傳統飼養方式向現代飼養方式轉變。
    在養豬業逐漸從傳統的農戶散養、養豬專業戶的作坊式養豬方式，發展成集約化、工廠化的養豬方式過程中，集約化程度的提高必須有現代化的養殖技術和管理信息系統作為保障，以降低成本，提高產出。同時，豬肉的質量和安全性也是政府和養殖企業關注的核心問題之一。

二、系統組成設計

智能監控終端

是畜禽規模設施養殖遠程網絡化環境智能監控系統中最基本的單元設備，其主要任務是采集并自動發送養殖設施內的環境信息，并執行監控中心下達的指令，控制執行設備的執行。此外智能監控終端具備極高的擴展性，根據用戶具體需求，可連接多種傳感器，多套執行設備。
Ÿ

（一）每一獨立的圈舍（500平方米內）至少安裝4個無線溫濕度傳感器測點終端，兩個無線氨氣傳感器，兩個無線硫化氫傳感器，兩個無線二氧化碳傳感器，測點終端安裝的位置不得低于高度的2/3位置。（兩個終端測試取平均值更為科學、準確）

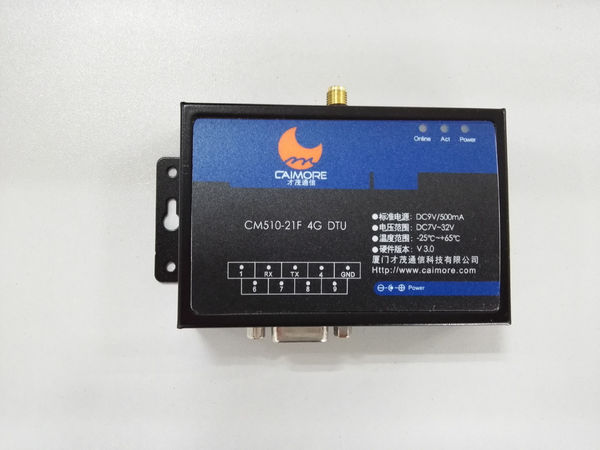

（二）每500平方米面積至少安裝1個4G DTU監測控制終端，每增加300平方米面積至少增加1個測點終端，不足500平方米的按500平方米計算。DTU監控終端安裝的位置不得低于高度的1.3米位置。

（三）每三個圈舍至少應當放置一個可移動的測點終端。也可以根據客戶需求定制布點方案。

監控中心

實時接收、存儲、處理監控終端發來的數據，通過環境智能調控系統判斷執行設備是否打開，將指令發監控終端。中心站由一臺工控機組成，當監測多個養殖設施時需要增加服務器，增加系統的穩定性。

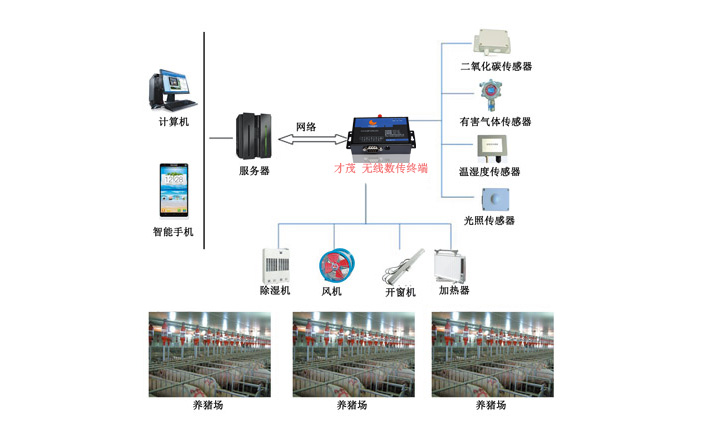

三、系統拓撲圖（參考）

四、系統優勢

實時采集   可連接多種傳感器，實現養殖設施內溫度、濕度、氨氣、二氧化碳等要素實時 采集；

遠程傳輸   可兼容多種有線、局域無線、廣域無線通訊方式，實現數據的遠程無線傳輸；

智能控制   監控終端可連接多種傳感器，一個監控中心可連多個監控終端，系統擴展極其容易；

擴展性高Ø 以采集的信息為依據，可實現執行設備的自動打開/關閉，也手動控制。

五、系統功能

1.TCP透明數據傳輸和UDP透明數據傳輸；支持多種工作模式

2.支持虛擬數據專用網（APN/VPDN）

3.支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個

4.智能防掉線。支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線

5.遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接

6.支持固定IP通信方式；支持DDNS動態域名通信方式

7.支持短信遠程配置，遠程控制；支持短消息告警

8.豐富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口接口，全接口支持。

9.完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。

10.數據包傳輸狀態報告

11.標準的AT命令界面

12.可以用做普通撥號MODEM

13.支持串口軟件升級
