廈門才茂工業級無線數據傳輸終端

GPRS DTU CM3161技術參數

一、產品簡介

  廈門才茂CM3161 GPRS DTU是一款端子接口的工業級無線數據傳輸設備，通過移動GPRS網絡為用戶提供透明TCP無線遠距離數據傳輸或者透明UDP無線遠距離數據傳輸?shù)墓δ艿臒o線物聯網設備。

設備提供串口RS232、RS485接口、RS422接口或者TTL接口，設備可以直接客戶的串口設備相連。

該產品采用工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺,超大內存,內嵌自主知識產權的TCP/IP協議棧；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。針對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。

設備帶電源控制SW管腳，客戶可以根據需要，控制SW管腳置低（或者不接這個管腳，懸空）或者置高，實現對設備的上電或者下電工作，這個功能一方面可以實現控制設備上電和下電，另外一方面如果客戶對功耗敏感的，也可以通過這個管腳來實現低功耗的要求。設備帶Online上線指示管腳，指示設備何時上線了或者下線了，客戶可以不用這個管腳，客戶也可以根據這個管腳的狀態來了解設備何時上線了何時下線了。設備提供ACTIVE喚醒設備管腳，客戶可以通過這個管腳來喚醒休眠的設備，實現低功耗功能。

產品擁有維護系統穩定的專利技術，確保設備永遠在線；產品整機采用金屬外殼，抗干擾防輻射，硬件上采用工業級設計；系統帶有看門狗WDT保護，另外加載了系統監測保護SWP（System Watch Protect）；通過電力3000V電擊測試，所有無線模塊都有通過CGD認證或者FCC認證或者CE認證；經過嚴格的設計、測試和8年的實際應用，產品性能穩定可靠。

    該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測，油田監控，交通控制等等工業控制行業。

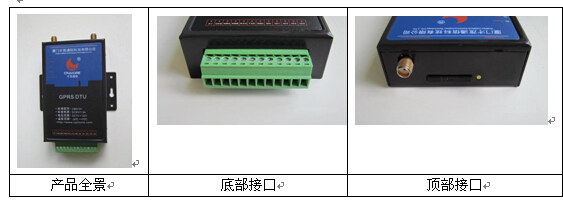

CM3161產品接口圖：

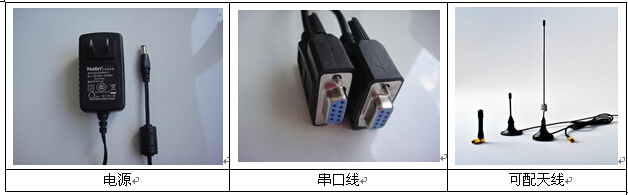

CM3161產品配件圖片：

二、產品特性

工業級設計

1. 工業級CPU：工業級高性能嵌入式處理，性能穩定可靠。

2. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。

3. 實時操作系統：采用帶完善TCP/IP協議棧的實時操作系統。

4. 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠。

5. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。

6. 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過壓過流保護。

穩定可靠

1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，網絡異常、或者系統收到強干擾異常時，系統會重新徹底復位，相當于維護人員上門拔電，徹底解決了業內系統異常是需要上門拔電的麻煩，保證系統穩定可靠。

2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。

3. 串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。

4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。

5. 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。

6. DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致DTU設備當機的嚴重現象。

7. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。

8. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；

功能強大

1. TCP透明數據傳輸和UDP透明數據傳輸；

2. 支持虛擬數據專用網（APN/VPDN）

3. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個

4. 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線

5. 支持客戶控制設備上下電：設備帶電源控制SW管腳，客戶可以根據需要，控制SW管腳置低（或者不接這個管腳，懸空）或者置高，實現對設備的上電或者下電工作，這個功能一方面可以復位設備，另外一方面如果客戶對功耗敏感的，也可以通過這個管腳來實現低功耗的要求。

6. 支持在線指示：設備帶Online上線指示管腳，指示設備何時上線了或者下線了，客戶可以不用這個管腳，客戶也可以根據這個管腳的狀態來了解設備何時上線了何時下線了。

7. 支持管腳喚醒功能：設備提供ACTIVE喚醒設備管腳，客戶可以通過這個管腳來喚醒休眠的設備，實現低功耗功能。

8. 遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接

9. 支持固定IP通信方式；支持DDNS動態域名通信方式（支持花生殼、88IP和dyndns域名服務商）

10. 豐富I/O控制和告警口：支持4路告警輸入，支持4路輸出控制

11. 支持無線撥號上線指示；支持I/O管腳硬件復位DTU

12. 支持短信遠程配置，遠程控制；支持短消息告警

13. 數據包傳輸狀態報告

14. 支持RSA，RC4加密算法

15. 標準的AT命令界面

16. 支持telnet功能

17. 可以用做普通撥號MODEM

18. 低功耗設計：休眠功耗<1mA，待機功耗<15mA，通信功耗<35mA

19. 支持串口軟件升級

20. 同時支持LINUX、UNIX和WINDOWS操作系統

簡單易用

1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。

2. 中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。

3. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動 ），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。

4. 豐富接口：才茂DTU系列產品，可以提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太網接口，全接口支持。

5. 完善的網絡支持：才茂DTU系列產品，可以提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。

6. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。

7. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。

三、技術參數

無線參數：

硬件系統：

操作系統：

接口類型：

供電情況：

物理特性：

其他參數：
