廈門才茂基于2G/3G網絡實現遠程油井監控系統的應用方案

摘要：本文提出了一種基于2G/3G網絡 的輸油管道遠程監控系統設計原理和實現方案，簡要介紹了2G/3G技術的基本知識，描述了2G/3G無線傳輸應用于石油化工數據傳輸?shù)膶崿F(xiàn)方法。通過實際應用，獲得了理想的效果。
關鍵詞：2G/3G DTU；在線監控；遠程傳輸；油井；

一、引言

由于油田所在地理位置往往具有特殊的環境，因而實現油田之間的通信首要問題就是要克服地理環境所帶來的限制，架設一個龐大的通信系統是一個費時耗資金的過程，也給系統維護帶來很大的困難，地形的起伏不平導致鋪設電纜后不宜傳導，同時電纜穿過煉油廠可能是潛在的危險。2G/3G無線網絡在油井監控系統中的應用充分發揮了它的優勢，以上所描述的問題迎刃而解。目前，全國許多大油田都已經在使用2G/3G無線技術，為油田的生產和管理提供了很大的便利，大大提高了生產效率，降低了生產成本。

二、油井無線遠程監控的優勢

1、良好的實時響應與處理能力：與短消息服務比較，由于2G/3G具有實時在線特性，系統無時延，系統能夠同時實時收取、處理多個監測點的各種數據，無需輪巡就可以同步監測點的時鐘可很好的滿足系統對數據采集和傳輸實時性的要求。

2、遠程儀器設備控制：由于采用2G/3G雙向傳輸系統，監控中心可以反向?qū)崿F(xiàn)對儀器設備的時間校正、狀態報告、開關以及其他監測、控制等功能。

3、建設成本低：可充分利用現有2G/3G網絡，設備安裝即接通，而采用超短波通信時需要充分考慮現場環境，還需要配備天線鐵架等附屬設備。

4、安裝調試簡單，建設周期短：利用現有成熟2G/3G網絡，系統投入運行時基本不需要調試，安裝簡捷。采用超短波通信時安裝調試工作量大，要先進行現場信號測試，天線鐵架架設，天線方向角度調試等工作。

5、覆蓋范圍廣：構建油井遠程監控系統要求數據通信覆蓋范圍廣，擴容無限制，接入地點無限制，能滿足山區，鄉鎮和跨地區的接入需求。由于監控點數量眾多，部分監控點位于偏僻地區，而且地理位置分散。采用超短波通訊方式，覆蓋范圍只有30多公里；而用2G/3G方式，理論上在無線2G/3G網絡的覆蓋范圍之內，都可以實現監控。

6、數據傳輸速率高：2G GPRS網絡傳送速率理論上可達171.2Kbps，實際應用時數據傳輸速率在40 Kbps左右，而目前一般的超短波數傳電臺傳送速率多為2.4kbit/s或更低，3G WCDMA網絡傳輸速率可達到384Kbps，傳輸更快。

7、系統的傳輸容量大：監控中心站要和每一個管網監控點實現實時連接。由于監控點數量眾多，系統要求能滿足突發性數據傳輸?shù)男枰�，�?/span>2G/3G技術能很好地滿足傳輸突發性數據的需要。

8、通信費用低，可按時間和流量進行收費。

9、通信的靈活性和可擴展性——由于油井具有控制點面多、面廣和分散的特點，要求采用標準的通信協議，隨著“ALL IP”網絡技術趨勢的發展以及石油運營業務的不斷增長，需要考慮基于IP的業務承載，同時要求便于安裝施工、調試、運行、維護。

三、系統組成

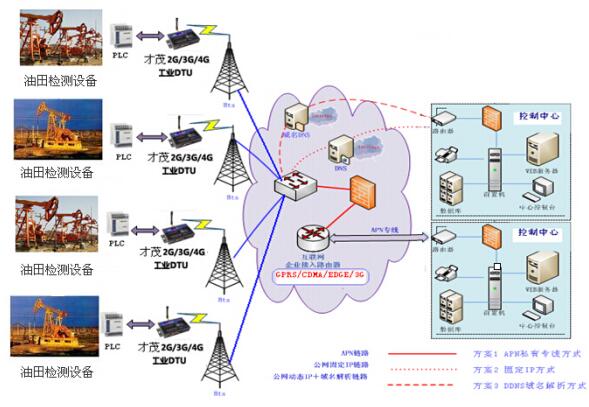

（圖）油井遠程監控系統示意圖

2G/3G油井遠程監控系統采用集散式監控結構主要由監控中心，2G/3G DTU（2G/3G數傳設備），油井數據采集終端三部分組成。
1、油井數據采集終端
      油井數據終端可檢測抽油機的載荷，電潛泵井電機電流，功率因數，井口溫度，井口壓力，井底流量等數據。數據采集終端設備通過RS232/RS485/RS422串口把采集到的數據傳送給2G/3G DTU。通過2G/3G DTU接入移動公司為油田中心站提供的專用的2G/3G網絡,網絡對油田信息采集點的接入地點，時間，數量沒有限制可以隨時增減。可以滿足山區，偏遠地區和跨地區接入的需求。
采集終端主要功能：自動監測，記錄采油設備上的電壓，電流，電度，溫度，壓力，流量，液位，界面，含水，示功圖，紅外報警等數據。采集數據的格式為模擬，數字和串行通信口。還能完成流量和電度的積算。還有輔助分析功能及時發現停電，缺相，油管堵塞，盜油，液面過低，配重不平衡等異常情況。

2、才茂2G/3G DTU介紹

DTU(Data Transfer Unit),全稱數據傳輸單元,為用戶提供高速、永遠在線、TCP/UDP 透明數據傳輸?shù)墓�業級無線終端設備。產品采用高速高性能工業級ARM9 嵌入式處理器或者X86 架構高性能嵌入式處理器，以實時操作系統為軟件支撐平臺，超大內存，內嵌自主知識產權的TCP/IP 協議棧，為用戶提供高速，穩定可靠，數據終端永遠在線，多種協議轉換、虛擬專用網絡的系統應用。針對網絡流量控制的用戶，DTU 產品支持語音，短信，數據觸發上線以及超時自動斷線的功能。同時也支持雙數據中心備份，以及多數據中心同步接收數據等功能。
3、數據監控中心
       本系統中網絡代理服務器可采用ADSL，LAN等INTELNET公網連接或移動提供DDN專線接入方式連接，2G/3G數據傳輸終端上電后，它會根據預先設定在其內部的IP地址來主動訪問網絡代理服務器，通過代理服務器和監控中心建立TCP/IP鏈路。監控中心主站本身維護接入的每個終端的IP地址和ID號，當主站要向某個監控終端提出數據請求時，它會根據IP地址和ID號來找到對應的終端，將命令下發到該終端，終端響應后通過2G/3G數據傳輸終端把數據發到網絡代理服務器端口，通過端口影射轉發到監控中心主站，即完成了一個應答式的通訊流程，當油田信息采集點數量增加，中心不用擴容即可滿足需求。
       在數據監控中心監控室能迅速準確掌握油田管理局轄區內各種油井的工作狀態，及時發現隱患，遙控啟停抽油設備。可以采集存儲所有檢測數據，如采油設備上的電壓，溫度，壓力，流量，液位，界面，含水等參數。 同時也具有系統報警功能，系統綜述功能。

四、系統安全性

系統需要極高的系統安全保障和穩定性。安全保障主要是防止來自系統內外的有意和無意的破壞，網絡安全防護措施包括信道加密、信源加密、登錄防護、訪問防護、接入防護、防火墻等。穩定是指系統能夠7×24小時不間斷運行，即使出現硬件和軟件故障，系統也不能中斷運行。
      數據中心可通過公網使用VPN接入到2G/3G網絡，采用VPN方式成本比較低，企業不用租用專線，還可以利舊使用原有的VPN設備，移動終端需要安裝具有VPN二次虛擬撥號的功能的軟件。通過VPN方式，客戶端在連接應用服務器前，要經過Ｒａｄｉｕｓ服務器的認證整個數據傳送過程得到了加密保護，安全性比較高，可充分保障速度和網絡服務質量。另外，數據中心也可以采用APN接入方式，租用專線接入到移動公司的GGSN設備上，這種成本高，安全性高，穩定可靠。
對于安全性要求非常高的系統，可考慮在專用APN接入的基礎上再加上VPN接入方式的混合接入方式，進一步提高系統的安全性。
1、VPN虛擬專網模式：企業內部網絡中配置VPN服務器，移動終端加載具有VPN二次虛擬撥號的功能的客戶端軟件。采用VPN安全技術，用戶通過接入企業內部虛擬專網的方式與Internet進行隔離，可對 整個數據傳送過程進行加密保護，有效避免非法入侵。
2、利用SIM卡的唯一性，對用戶SIM卡手機號碼進行鑒別授權，在網絡側對SIM卡號和APN進行綁定，劃定用戶可接入某系統的范圍,只有屬于指定行業的SIM卡手機號才能訪問專用APN，移動終端與數據中心采用中國移動分配的專門的APN進行無線網絡接入，普通手機的SIM卡號無法呼叫專門的APN。
3、對于特定用戶，可通過數據中心分配特定的用戶ID和密碼，其他沒有數據中心分配的用戶ID和密碼的用戶將無法登錄進入系統，系統的安全性進一步增強。

五、DTU系列產品資質與檢測

1、無線通信在線維持專利技術

2、摩爾實驗室高低溫檢測報告

3、福建省產品質量檢驗研究院檢測

4、著作版權證書

5、EMC檢測報告

6、國家強制3C認證

7、DTU創新產品獎

8、深圳比亞迪用戶測試報告

六、才茂資質

公司榮譽：

2009 年公司GPRS DTU 產品被評為“創新產品獎”；

2011 年被評為“中國工控行業客戶滿意最好供應商”；

2012 年公司成為“中國質量萬里行”會員；

2013 年公司成為“智能輸配電設備產業技術創新戰略聯盟”會員；

2010 年被國家認定的高新科技企業；

2010 年被國家認定的雙軟企業企業；

公司擁有1 項保持設備穩定的專利技術證書和12 個軟件著作版權證書；

全國設立了9 大區域辦事處，66個代理商，方便為客戶提供近距離貼心服務；

公司注冊資本1280 萬；廈門市重點扶持高新科技企業；

12 年的行業研發積累和行業應用考驗。

七、總結

該監控系統中，使用組態軟件和2G/3G無線數傳終端，系統無線遙測遙控主機（RTU）將檢測到的單口采油井的現場狀態，通過無線方式傳送給監控中心，從而實現各單井狀態的集中監控，減少人員投入，有力的縮短油井故障發現和排除時間，極大的提高了生產效率，同時系統的性價比特高。另外，本系統還非常適合輸油管漏油，盜油監測，在實際應用中，取得了較好的經濟效益和社會效益。
采用2G/3G無線傳輸數據通訊方法解決了遠程監測系統的通訊問題，比起其它有線通訊方式有著不可比擬的優越性。隨著2G/3G網絡的逐漸完善和應用技術的不斷成熟，2G/3G的應用領域也會越來越廣闊。
