低壓保護型電流互感器
電流互感器工作原理

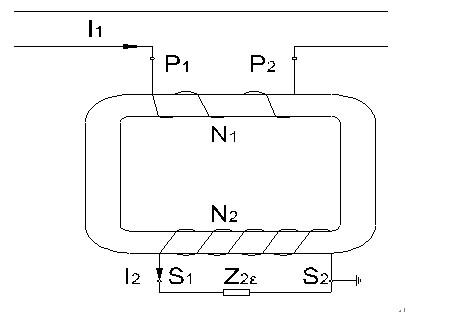

低壓電流互感器的工作原理如圖1所示，電流互感器的一次繞組串聯在被測線路中，I1為線路電流即電流互感器的一次電流，N1為電流互感器的一次匝數，I2電流互感器二次電流（通常為5A、1A），N2為電流互感器的二次匝數，Z2e為二次回路設備及連接導線阻抗。當一次電流從電流互感器P1端流進，P2端出，在二次Z2e接通的情況下，由電磁感應原理，電流互感器二次繞組有電流I2從S1流過，經Z2e至S2，形成閉合回路。由此可得電流在理想狀態下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K為電流互感器的變比。
低壓保護型電流互感器主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

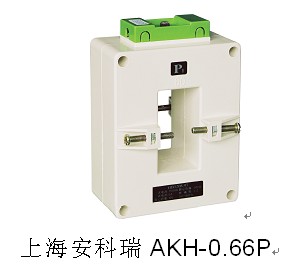

下面以上海安科瑞電氣股份公司AKH-0.66P系列低壓保護型電流互感器為例,介紹保護型電流互感器的功能和技術參數。
AKH-0.66P系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。
用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍200-6300A，二次輸出5A、1A，主要準確級有：5P10、10P10、10P20、5P20等。采集低壓過載、短路信號，與電動機保護單元配套使用，主要電流比有250A/50mA，800A/100mA。
符合標準
產品符合國標GB1208-2006
技術指標
l 保護CT一次電流200-6300A，二次電流5A，1A，0.1A，0.05A
l 額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
l 額定頻率50-60Hz
l 環境溫度-30℃~70℃，最高耐溫120℃
l 海拔高度≤3000m
l 工頻耐壓3000V/1min 50Hz
l 用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所
選型說明
l 根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。
l 工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l 產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
l 注意根據母排的規格和根數，選用相匹配窗口大小的互感器。
規格尺寸
規格/尺寸 外形尺寸 安裝尺寸
C D E A B
AKH-0.66P-60Ⅲ 100 143 56 32 62
AKH-0.66P-80Ⅲ 100 168 56 32 82
AKH-0.66P-100Ⅲ 105 193 56 32 102
AKH-0.66P-120Ⅲ 125 218 56 52 122
AKH-0.66P-130Ⅲ 125 222 57 53 133
|
尺寸
規格 |
外形尺寸 |
安裝尺寸 |
|
C |
D |
E |
A |
B |
|
AKH-0.66P-60Ⅲ |
100 |
143 |
56 |
32 |
62 |
|
AKH-0.66P-80Ⅲ |
100 |
168 |
56 |
32 |
82 |
|
AKH-0.66P-100Ⅲ |
105 |
193 |
56 |
32 |
102 |
|
AKH-0.66P-120Ⅲ |
125 |
218 |
56 |
52 |
122 |
|
AKH-0.66P-130Ⅲ |
125 |
222 |
57 |
53 |
133 |
附件
AKH-0.66P-I低壓電動機保護器專用電流互感器
測量準確，過載能力強，可與我公司ARD2、ARD3等電動機保護單元配套使用。
AKH-3.3P-φ型中壓電動機保護專用電流互感器
AKH-3.3P-φ35 3.3kV保護用電流互感器外殼采用PPS材料，耐熱200℃以上，并采用環氧樹脂澆注，具有很強的耐熱性和機械性能。該互感器可過載10倍，專用于煤礦，與煤礦專用電動機保護裝置配套使用
