微硬創新MODBUS轉PROFIBUS網關在高爐上配料系統中的應用
(發布日期:2010-3-16 21:10:53) 來源:微硬創新


一、概述
河北某民營鋼廠,主要現有煉焦、煉鐵、煉鋼、軋鋼等主要生產工序,并有開采煤礦、鐵礦和石灰石資源的鋼鐵聯合企業。該廠高爐上配料系統采用西門子S7300系列PLC,現場各種儀表和變頻器通過微硬創新MODBUS轉PROFIBUS網關與西門子PLC進行數據交換,實現對高爐上配料過程的檢測和控制。
二、解決方案

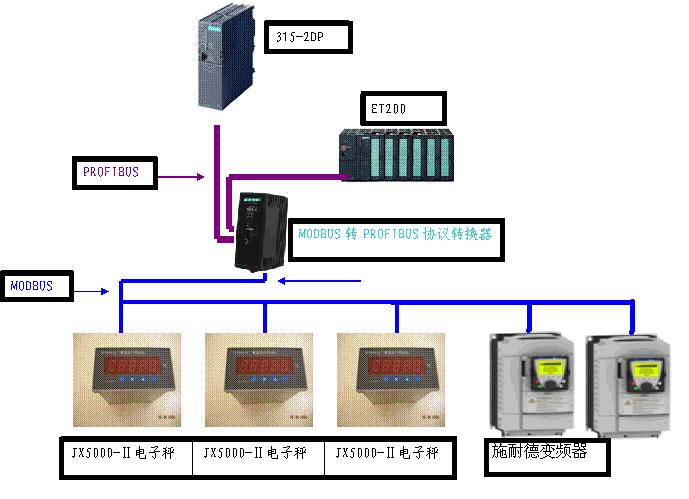

   系統通訊選擇 PROFIBUS 現場總線,控制器采用西門子 300 系列 PLC 可編程序控制器對系統進行集中控制管理。現場部分采用自動稱重給料機實現單倉物料的定量控制。在該項目中,現場所有的稱重儀表選用北京龍興聯JX5000-Ⅱ型稱重儀表,變頻器選用施耐德ATV71 。現場這些設備通訊都是MODBUS接口,無法直接與西門子315-2DP的主站直接通訊。采用北京微硬創新科技有限公司的MODBUS 轉 PROFIBUS網關后,解決了通訊的問題。使現場各種串口設備可以順利的連接到Profibus 現場總線與西門子300PLC進行數據交換。系統簡圖如下圖 2-1 :
                                                                     圖 2-1

三、系統介紹
3.1微硬創新MODBUS轉PROFIBUS網關
   型號為PBMD485-K20的網關(詳細介紹請訪問www.profibus-dp.com ),能夠?qū)ODBUS接口的各種儀表和設備接入到PROFIBUS系統中,如:具有MODBUS協議接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等。該產品在STEP7中配置,并且有專門的狀態字,監控MODBUS從站,輕松知道現場設備的工作狀態。
該產品技術指標如下:
(1)支持MODBUS 01H、02H、03H、04H、05H、06H、0FH、10H號功能碼;
(2)PROFIBUS-DP協議,符合;JB/T 10308.3-2001: 測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分:PROFIBUS規范;
(3)標準PROFIBUS-DP驅動接口, 波特率自適應,最大波特率12M;
(4)PROFIBUS 側的輸入/輸出數量在以下三種范圍內可以由用戶自由設定:
①Input Bytes + Output Bytes ≤ 232 Bytes;
② Max Input Bytes ≤ 224 Bytes;
③ Max Output Bytes ≤224 Bytes。
(5)標準RS-485接口,半雙工,波特率在 2400、4800、9600、19.2K、38.4K、57.6K可選;校驗位(偶、奇、無)可選。
(7)RS485最大通信報文長度:發送230字節、接受230字節
(8)供電:24VDC(±5%),160mA
(9)工作環境溫度: -20-55℃, 濕度≤90%
(10)安裝:35mm導軌。
(11)防護等級:IP40。

3.2 JX5000- Ⅱ重量顯示變送儀
JX5000- Ⅱ重量顯示變送儀 (以下稱 JX5000- Ⅱ電子秤)是由北京龍興聯科技總結各種現行國內外同類產品的優劣特性,采用目前最新片上系統( SOC )及∑∕⊿信號提取技術打造的一款泛用型電子秤二次儀表。
JX5000- Ⅱ電子秤二次儀表,性能極其穩定,經實測溫度漂移低于 10ppm ,線性度優于 0.02% 。全數碼標定功能無需計算標定系數。
 JX5000- Ⅱ電子秤 二次儀表含有自動“ O ”點跟蹤的選擇功能,根據實際需要確定合適的跟蹤時間系數。該電子秤二次儀表還具備自動加料補償功能,即在加料控制中可以自動找準提前量,因此特別適用于配料電子秤。
   JX5000- Ⅱ電子秤二次儀表可以作為 MODBUS 總線從站與符合 MODBUS 總線規約的系統連網。通過北京微硬創新的MODBUS轉PROFIBUS網關接入到西門子S7300 PROFIBUS系統。 ( 波特率為 9600 、采數方式為應答方式。主站要從站數據時發送:從站號 03 00 00 00 01 CRCL CRCH 。從站回:從站號 03 02 DA1 DA0 CRCL CRCH)
四、系統組態
應用西門子STEP7進行組態。MODBUS 轉 PROFIBUS網關的GSD文件由北京微硬創新科技有限公司提供。在安裝和配置的過程中,需要注意以下幾點:
1.    硬件接線是否正確,PROFIBUS和MODBUS物理層都是485,正負不要接錯。注意把屏蔽層接好,無論是PROFIBUS還是MODBUS,雙絞線的屏蔽層接得好壞會直接影響系統抗電磁干擾的性能。
2.    上電過程中,盡量減少熱插拔的次數。
3.    加載GSD文件進行配置,需要注意的設置的幾個點,PROFIBUS地址和波特率,MODBUS從站地址,MODBUS485通訊波特率及數據格式。

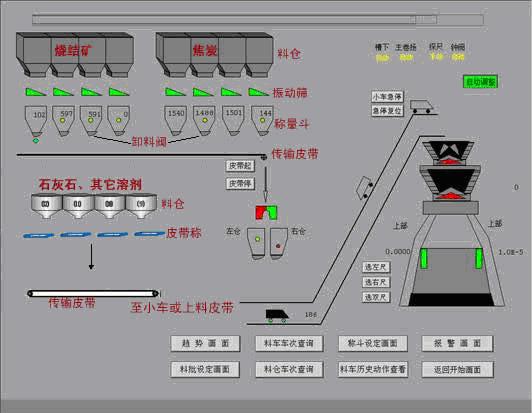

五、系統示意圖


六、使用效果
   應用北京微硬創新科技有限公司的MODBUS轉PROFIBUS網關后,實現了MODBUS轉PROFIBUS的功能,方便了現場各種MODBUS設備接入PROFIBUS。北京微硬創新科技有限公司對該鋼廠2#高爐上配料系統改造后,帶來了顯著的經濟效益。不僅實現了配料系統遠程控制、集中控制,達到精準配料的要求,還大大提高皮帶管理水平,降低備件、維修、電能、皂土消耗等費用。高精度的原料配比、下料計量,平穩的原料輸送和全系統的自動控制,該配料系統實行了改造投產至今將近 3 年時間,系統運行穩定,產品可靠,得到了用戶的好評。如需技術交流,請訪問我司網站www.profibus-dp.com.


北京微硬創新科技有限公司
所在區域: 北京.北京 郵編: 100096
公司地址: 北京市海淀區西三旗上奧世紀中心B座6層 聯系人:陳大同 先生 (市場部經理)
辦公電話: 010-82986935 傳真: 010-82986935
移動電話: 15901097277 電郵: 登錄查看或通過本網留言
公司主頁: http://www.profibus-dp.com
