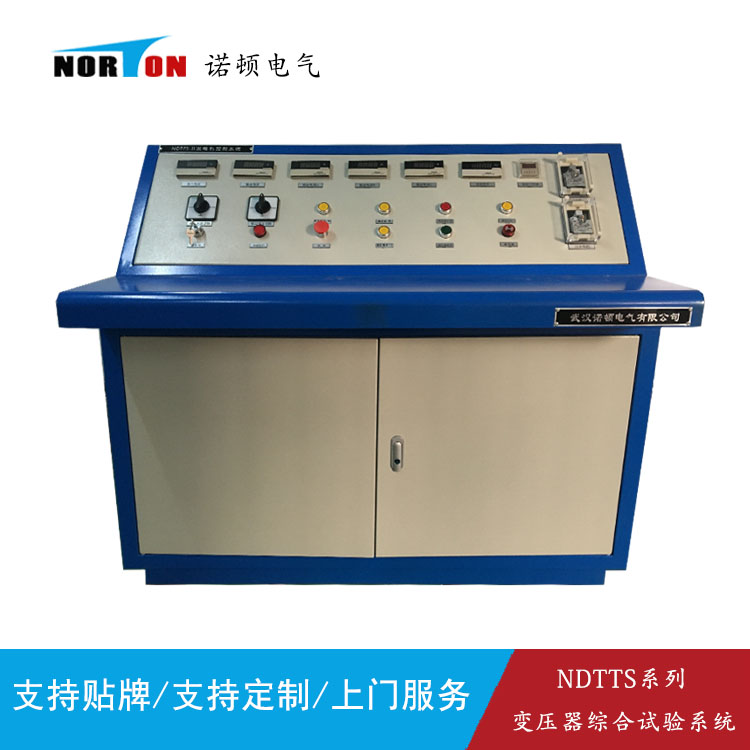

NDTTS變壓器綜合試驗系統

  產品概述

       NDTTS-Ⅱ變壓器綜合試驗系統 適用于供配電系統、變壓器制造廠以及工礦等企業等單位。該試驗系統集變壓器多項試驗功能于一體，具有變壓器各項試驗控制、監視、測量、保護等多種功能。該系統具有操作簡單直觀、性能可靠、測量數據準確等特點。能準確測量變壓器的空載損耗、空載電流、負載損耗、阻抗電壓、變比組別、繞組直流電阻；并自動換算到額定電壓下的空載損耗、額定電流下和溫度下負載損耗和阻抗電壓百分比。另外，該系統還可安全可靠完成變壓器工頻耐壓試驗、感應耐壓試驗以及變壓器溫升試驗。為檢測或修造變壓器提供了可靠的數據。

       NDTTS-Ⅲ 變壓器綜合試驗系統是在NDTTS-Ⅱ變壓器綜合試驗系統的基礎上增加了部分功能，使得該系統更智能化、現代化、操作更簡單、更方便。該系統也是變壓器生產廠家實力的一種體現。系統有兩種操作模式（兩種操作方式互鎖，只能在一種操作方式下工作），保留NDTTS-Ⅱ變壓器綜合試驗臺按鈕操作模式，增加微機操作方式，該操作方式只需在計算機顯示器上點擊鼠標即可完成試驗。所有的操作執行有系統內PLC啟動其命令執行單元，完成試驗。另外系統還配置視頻監控系統，監視其試驗區域，做到更安全、更可靠。

技術參數

⑴、被測變壓器范圍：電壓220kV容量360000kVA及以下 ；⑵、輸入電壓：  0V ～ 450V,50Hz;⑶、電壓測量范圍：10V ～ 500V  ，  精度0.2%；⑷、電流測量范圍： 100mA～ 5A，精度0.2%；⑸、有功功率測量精度：    0.2%； ⑹、數顯監視儀表精度：    0.5%；⑺、溫濕度測量精度：        0.5%⑻、電流測量范圍：        100mA ～ 5A；⑼、CT擴充量程： 1A ～ 2000A，精度0.5‰⑽、PT擴充量程： 100V ～ 220kV ，精度0.5‰
