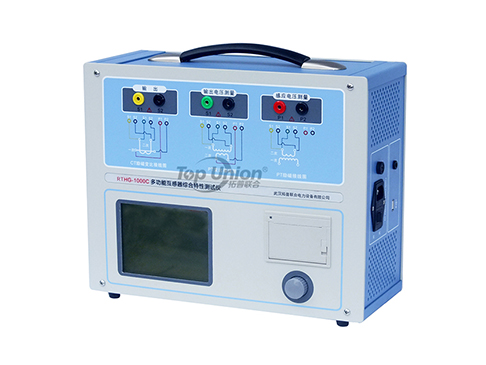

產品簡介 RTHG-1000C變頻式互感器綜合測試儀是在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。 該測試儀滿足以下場合： 1、適合電力科研院所進行互感器校驗； 2、適合互感器制造廠家進行出廠校驗； 3、滿足電力部門預防性試驗； 4、滿足工程單位、盤柜企業交接試驗。 產品特點 1、功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差等測試。 2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。 3、可精確測量變比差與角差，比差較大允許誤差±0.1%，角差較大允許誤差±5min，能夠進行0.2S級電流互感器的現場測試，變比測量范圍為1～35000。 4、選配我司專用的升流器后，可輸出180A的電流，方便現場通流測試。 5、基于先進的變頻法測試CT/PT伏安特性曲線和10%誤差曲線輸出較大僅180V的交流電壓和12Arms(36A峰值)的交流電流，卻能應對拐點高達60KV的CT測試。 6、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。 7、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。 8、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。 9、全中文動態圖形界面，無需參考說明書即可完成接線、設置參數：動態顯示參數設置，根據當前所選的試驗項目自動顯示其相關參數；動態顯示幫助接線圖，根據當前所選試驗項目，顯示對應的接線圖。 10、5.7寸圖形透反式LCD，陽光下清晰可視。 11、采用旋轉光電鼠標操作，操作簡單，快捷方便，極易掌握。 12、面板自帶打印機，可自動打印生成的試驗報告。 13、裝置可存儲1000組測試數據，掉電不丟失。 14、易于攜帶，裝置重量＜9Kg。 技術參數 測試用途 | CT：勵磁特性、變比、極性、二次繞組電阻、二次負荷、通流、比差以及角差等測試要求；
PT：勵磁特性、變比、極性、二次繞組電阻等測試要求。 | 工作電源 | 輸入電壓 | 185Vac～250Vac | 允許輸入電壓 | 85Vac～264Vac | 頻 率 | 50/60Hz | 允許頻率 | 45Hz～65Hz | 輸入功率 | 800VA | 接 頭 | 標準交流插口60320 | CT變比
準確度 | 變比1～2000 | 0.05%(典型值)/0.1%(保證值) | 變比2000～5000 | 0.07%(典型值)/0.2%(保證值) | 變比5000～35000 | 0.1%(典型值)/0.5%(保證值) | PT變比
準確度 | 變比1～2000 | 0.05%(典型值)/0.1%(保證值) | 變比2000～5000 | 0.07%(典型值)/0.2%(保證值) | 變比5000～35000 | 0.1%(典型值)/0.5%(保證值) | 相位測量 | 分 辨 率 | 0.01min | 準 確 度 | 2min(典型值)/5min(保證值) | 二次繞組
電阻測量 | 范 圍 | 0～300Ω | 分 辨 率 | 1mΩ | 準 確 度 | 0.1%(典型值)/0.2%±2mΩ(保證值) | 交流負載
測量 | 范 圍 | 0VA～1000VA | 分 辨 率 | 0.01VA | 準 確 度 | 0.1%(典型值)/0.2%±0.02VA(保證值) | 輸 出 | 輸出電壓 | 0Vac～180Vac | 輸出電流 | 0Aeff～12Aeff(36Apeak) | 輸出功率 | 0VAeff～800VAeff(1800VApeak) | 環境條件 | 運行溫度 | -10℃～+50℃ | 存儲溫度 | -25℃～+70℃ | 相對濕度 | 5%～95%，不結露 | 物理特性 | 尺 寸 | 360×285×145mm3 | 重 量 | ≈8kg(不包括附件) | 升 流 器 | 測試用途 | 通流測試 | 輸 入 | 0～120Vac | 電流輸出 | 0～180A；精度：＜0.2% | 工作環境 | 溫度：-10℃～50℃；濕度：≤90% | 尺 寸 | 200×150×170mm3 | 重 量 | ≈5kg |
本產品詳細清單，請以說明書或代銷合同為準名稱 | 說明 | 數量 | 主機 | / | 1臺 | 保險管 | 2A | 5個 | 保險管 | 10A | 5個 | 鋁包裝箱 | / | 1個 | 通訊線 | / | 1根 | 專用測試光盤 | / | 1張 | 專用測試線 | / | 1包 | 說明書 | / | 1本 | 檢驗報告 | / | 1份 | 合格證 | / | 1張 |
|
|
|
