一、產品概況

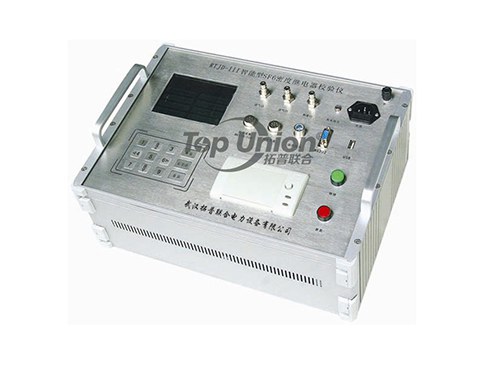

      RTJD-III SF6密度繼電器校驗儀是一款智能型的全自動SF6密度繼電器校驗儀器。該儀器采用嵌入式微處理器，能對各種SF6密度繼電器進行性能校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算。主要用于SF6氣體產品的生產、維護與監測。特別適宜電力系統，為SF6電氣產品的生產、安全運行、預試和維護提供方便。

      在密封容器中，一定溫度下的SF6氣體壓力可代表SF6氣體密度。為了統一，通常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。RTJD-III智能型SF6密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。

RTJD-III SF6密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。

二、主要功能:

l 對任意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值進行測量，并自動換算成20℃時所對應標準壓力值，實現對SF6氣體密度繼電器的報警性能校驗。

l 對任意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值進行測量，并自動換算成20℃時所對應標準壓力值，實現對SF6氣體密度繼電器的閉鎖性能校驗。

l 對任意環境溫度下的各種SF6氣體密度繼電器的超壓報警動作和解除時的壓力值進行測量，并自動換算成20℃時所對應標準壓力值，實現對SF6氣體密度繼電器的超壓保護性能校驗。

l 如被校驗的SF6氣體密度繼電器附有壓力表或密度表，該校驗儀還可對壓力表或密度表的精度進行校驗。

l 任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算。

l 20℃時的標準壓力到任意溫度下的壓力換算。

l 支持密度繼電器的報警、閉鎖、超壓發生與解除性能校驗

l 支持單閉鎖、雙閉鎖型繼電器的校驗

l 支持數字式密度繼電器的校驗

l 支持現場壓力表的校驗

三、主要特點:

l 可直接采用設備本體或氣瓶中的SF6氣體，也可采用其它高純氣體，如N2

l 任意環境溫度下SF6氣體壓力至20℃時的標準壓力換算

l 配有微型打印機，隨時打印測試結果

l 連接氣管兩端配有進口微型快速逆止閥，操作簡便又防止管路進入水份和空氣

l 配有整體過濾接頭，多數開關可以不用拆卸直接進行校驗

l 儀器具有帶電測試功能,在信號線帶有DC110V/220V的情況下可以進行測試

l 支持海量存儲，可查詢歷史記錄

l 體積更小，重量更輕，便于攜帶

l 支持用戶校準功能，便于定期校驗以及精度調整

l 儀器采用進口彩色大屏幕液晶，人性化界面操作方便簡單，一目了然

l 儀器可手動設置溫度，自動采集溫度、壓力測量和20℃壓力的換算。并且時時顯示溫度、環境溫度下的壓力、及轉換到20℃時的壓力值。徹底解決了SF6密度繼電器現場校驗的難題

l 所有測試過程為自動測量，避免了由于人為因素而產生的誤差

l 儀器有數據存儲功能（可存儲100組數據）并具有掉電數據保護功能，已方便以后對測量數據的查詢儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗，并報表式打印測試結果

l 儀器管路全部采用快速接頭，連接方便而且校驗過程中不浪費氣體

l 儀器內部具有時鐘功能，也可在線對時鐘進行修正

l 中文菜單界面，人機友好，操作簡便

l 儀器采用高精度壓力傳感器和世界先進的磁流體技術產品

技術指標：

測量方式： 自動測量

精 度： 0.25級（根據用戶要求定制）

測量壓力： 0～1.0MPa

壓力分辨率：0.0001MPa

測量溫度： -30℃～＋100℃

溫度分辨率：0.1℃

顯示方式： 超大真彩液晶顯示

輸入方式： 金融系統專用金屬鍵盤

打印方式： 快速微型打印機

存儲容量： 100～200條

通信接口： USB或RS232

工作電源： 交直流兩用，內置充電鋰電池

體積重量： 380×2650×130mm，約5kg
