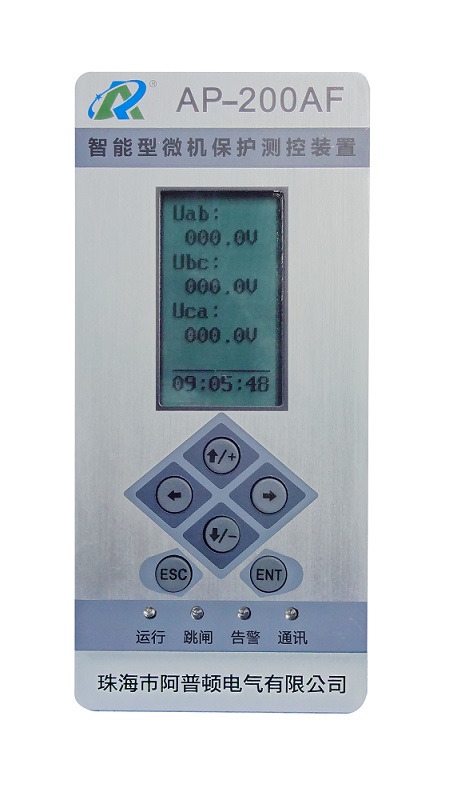

AP-200AF智能型微機保護測控裝置采用高集成度、總線不出芯片的微處理器處理來自電流、電壓互感器的信號，通過數字邏輯運算控制裝置的輸出。裝置結構緊湊，密封機箱，免維護設計，抗干擾性能好，非常適合于運行環境較為惡劣、安裝位置有限的環網柜系統。

?整機采用極低功耗設計技術，保證保護功能在任何條件下可靠快速啟動。

?裝置結構簡單小巧，安裝方便靈活，適合環網柜的緊湊安裝條件。

?保護配置靈活齊全，各種保護功能均可以通過界面菜單自由投退。

?三種IEC標準反時限曲線選擇的相間反時限過流保護。

?具有完善的測控功能，可以測量電壓、電流、有功功率、無功功率、視在功率、功率因數等電氣參數；提供專門的遙控繼電器實現遙控功能；具有7路開關量輸入回路。

?采用全中文液晶顯示界面，多層菜單顯示，人機界面極為友好。

?裝置配備大容量的非易失存儲器保證儲存100次歷史事件記錄，記錄內容詳細，掉電不丟失數據。

?裝置具備完善的動靜態自檢功能，在線監視裝置各部分工作狀況，保證了裝置的工作可靠性。

?高精度元件及工藝保證裝置的精確性、可靠性及長久的使用壽命。

?裝置提供RS-485通訊總線接口，并向用戶提供開放的通訊協議，方便實現SCADA功能。

大電流閉鎖跳閘

該項功能主要應用于負荷開關+熔斷器場合。由于負荷開關不具有開斷短路電流能力，因此當該功能投入時，負載電流大于設定閉鎖電流時裝置將閉鎖所有保護功能，使得故障由熔斷器切除，保證負荷開關不致?lián)p壞。在保護啟動后，如果檢測到本線路無壓無流（上級開關跳閘），則裝置輸出跳閘信號，負荷開關跳閘。這種配置可以同時滿足短路故障切除及過負載切除要求，使得保護功能得到無縫發揮。

斷路器控制場合時必須退出該項功能。
