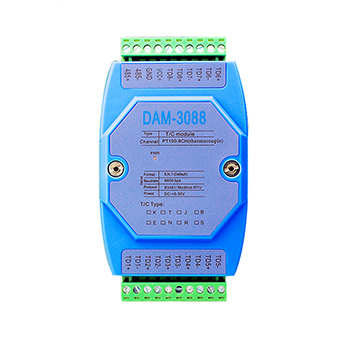

DAM-3088

簡介：

DAM-3088模塊是全新一代基于嵌入式系統的熱電偶溫度采集模塊，采用標準 DIN35 導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有 RS232 接口，方便與 PC 或 PLC 通信，模塊配置有 RS485 接口，可單獨與 PC 或 PLC 通信，也可以與多個 485 模塊組網使用。

參數：

隔離耐壓：DC 2500V

ESD 保護：±15KV

供電范圍：DC +8～+36V

功耗：小于 1W

工作溫度：-40℃～+80℃

工業級V0級防火塑料外殼保障產品應用各類環境安全

安裝方式：標準 DIN35 導軌安裝

溫度采集

輸入通道數： 4\8 路 K 型熱電偶

輸入溫度范圍：-40℃～1370℃

轉換速率：3 次/秒（單通道）

轉換分辨率：0. 1℃

支持RS485,RS232可定制CAN

測量精度：±0.5℃（典型值）

輸入端過壓保護，過流保護，并有低通濾波

RS485 連接

DAM 系統模塊 RS485 接口為標準 RS485 接口，采用差分信號邏輯，邏輯“1”以兩線間的電壓差為+(2～6)V 表示；邏輯“0”以兩線間的電壓差為-(2～6)V 表示。RS485 設備組網連接非常簡單，只需要將設備正端和負端并接入總線即可；當其通信距離較長時應該特別注意網絡拓?fù)洌琑S485 網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持環形或星形網絡，從總線到每個節點的引出線長度應盡量短，以便使引出線中的反射信號對總線信號的影響最低，更多詳細信息請參考相關資料。

通信速率

DAM-3086\3088 模塊 RS232/RS485 支持波特率：600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

MODBUS-RTU 協議

Modbus 協議是一種已廣泛應用于當今工業控制領域的通用通訊協議。通過此協議，控制

器相互之間、或控制器經由網絡（如以太網）可以和其它設備之間進行通信。

DAM-3086\3088 模塊支持工業標準 MODBUS-RTU 協議，模塊通過 ASCII 命令配置為MODBUS -RTU 協議后，可以工作于 MODBUS 從站狀態。可以實現與多種品牌的 PLC、RTU 或計算機進行通訊。

選型表：
