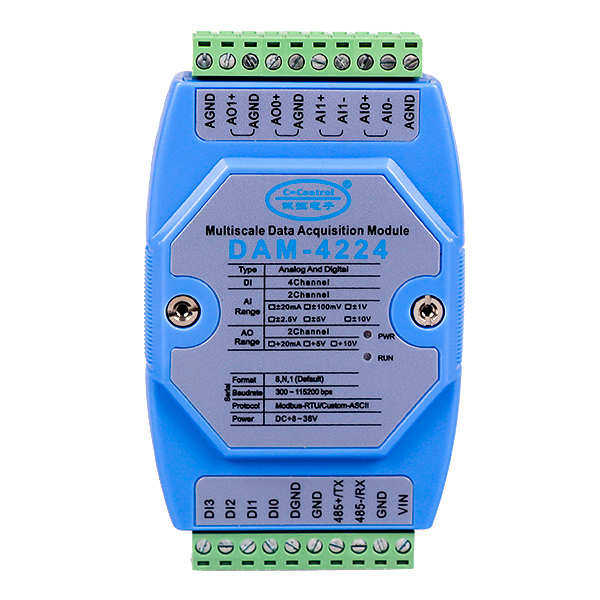

DAM-4224

輸入輸出模塊簡介：

DAM-4224是集模擬量輸入、模擬量輸出與數字量輸入于一體的混合型數據采集器，可采集2路單端模擬信號與4路數字量信號，并可以輸出2路模擬量信號；模塊采用高性能24位AD芯片，測量精度±0.05%。適用于采集工業現場的各種電壓/電流信號及數字量/開關量信號，現場電壓/電流信號控制系統。采用先進的磁隔離技術，有效保障數據采集的速度、可靠及安全。

參數：

CPU：低功耗微處理器

系統：嵌入式實時操作系統

隔離耐壓：DC 2500V

ESD保護：±15KV

寬供電范圍：DC +8～+36V

功耗：小于1W

工作溫度：-40℃～+80℃

工業級V0級防火塑料外殼保障產品應用各類環境安全

安裝方式：標準DIN35導軌安裝

數字/開關量輸入

數字/開關量輸入通道數：4路

數字量低電平范圍：DC -28V～1.5Ｖ

數字量高電平范圍：DC +2.5V～28Ｖ

開關量輸入短接阻值：≤200Ω

數字/開關量輸入頻率：≤10Hz

模擬量輸入

輸入通道數：2路差分輸入

輸入范圍：±20mA，±100mV，±1V，±2.5V，±5V，±10V

轉換速率：20次/秒（全通道）

AD轉換分辨率：24位

測量精度：±0.05%（典型值）

輸入端過壓保護，過流保護，并有低通濾波

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

模擬量輸出

輸出通道數：2路

DA轉換分辨率：12位

DA輸出精度：±0.2%（典型值）

輸出范圍：+20mA，+5V，+10V

響應時間：<20mS

電壓型輸出電流：≤10mA（典型值）

電流型輸出負載能力：外部阻抗

RS232連接

DAM系統模塊RS232接口為標準RS232接口，符合相關規范，可以直接與電腦或其它標準RS232接口連接，其連接方式為交叉連接法，即模塊TX與電腦RS232的RX連接，模塊RX與電腦RS232的TX連接，模塊GND與電腦RS232的SGND連接。

通信地址

DAM-4224模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，DAM-422X模塊RS232/RS485支持波特率：300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

ASCII通信協議

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如地址（0x01～0xFF）、波特率（300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps）、校驗和狀態、開啟或關閉通道等。在條件允許的情況下，用戶還可以通過ASCII命令對模塊進行現場校準。其指令集兼容于ADAM模塊。
