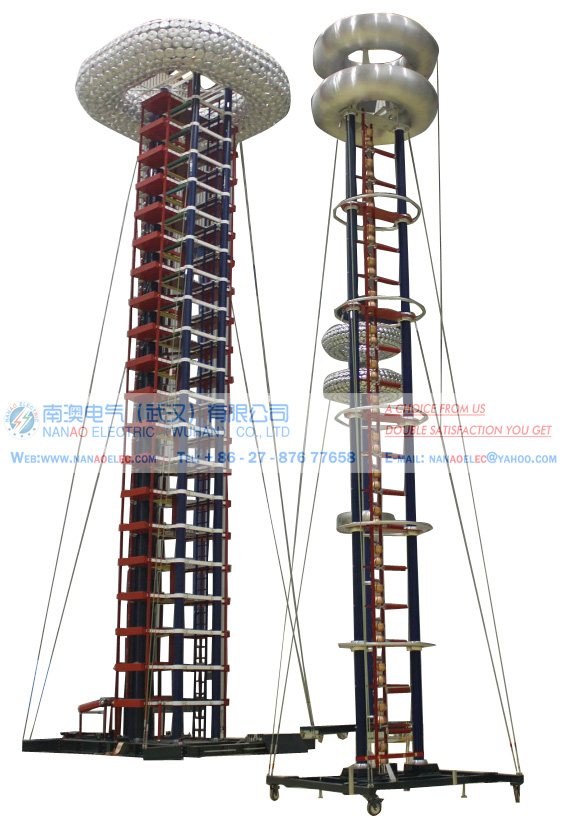

NAIVG全自動雷電脈沖沖擊電壓沖擊電流發生器試驗裝置 NAIVG Automatic Lightning Impulse Voltage Generator NAIVG全自動雷電脈沖沖擊電壓發生器試驗裝置 產品簡介 NACJ2400型沖擊電壓發生器主要用于電力設備如:電力變壓器、互感器、組合電氣合成絕緣子、避雷器等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波、操作沖擊電壓波和陡波的沖擊電壓試驗,檢驗絕緣性能。 1200kV/2400kV和4800kV系列沖擊電壓發生器可產生標準雷電全波,操作波和雷電截波三種沖擊波形,1200kV系列沖擊電壓發生器可產生標準雷電波、操作波、雷電截波、振蕩雷電波,振蕩操作波、線路絕緣子陡波,合成絕緣子陡波和變壓器感應操作波共八種沖擊電壓波形,技術指標符合國家標準和IEC標準的規定,己通過部級鑒定,主要技術性能處于國內領先地位,達到國際同類產品的先進水平。 產品別名 沖擊發生器,雷電沖擊發生器,電流發生器,脈沖發生器,沖擊電流發生器,雷電沖擊,沖擊電壓 產品特性 1、成套裝置配置完整,電壓等級齊全; 2、沖擊電壓發生器回路電感小,并采取帶阻濾波措施,在大電容量負載下仍能產生標準沖擊電壓波形,負載能力大,國內首創,并運用于科研和企業單位; 3、電壓利用系數高,雷電波和操作波分別不低于90%和80%; 4、沖擊本體結構緊湊,外形美觀,調波方便,操作簡單,同步性能好,動作可靠; 5、采用可控硅或LC恒流充電自動控制技術,自動化程度高,抗干擾能力強; 6、截波延時采用電子延時可調電路L—C延時方式; 7、計算機控制測量(光纖PLC)系統。
NACJ 5600 Automatic Lightning Impulse Voltage Generator NACJ5600全自動雷電沖擊電壓發生器 產品別名 沖擊發生器,雷電沖擊發生器,電流發生器,脈沖發生器,沖擊電流發生器,雷電沖擊,沖擊電壓 產品簡介 NACJ5600型沖擊電壓發生器主要用于電力設備如:電力變壓器、互感器、組合電氣合成絕緣子、避雷器等試品進行雷電沖擊電壓全波、雷電沖擊電壓截波、操作沖擊電壓波和陡波的沖擊電壓試驗,檢驗絕緣性能。 1200kV/2400kV和5600kV系列沖擊電壓發生器可產生標準雷電全波,操作波和雷電截波三種沖擊波形,1200kV系列沖擊電壓發生器可產生標準雷電波、操作波、雷電截波、振蕩雷電波,振蕩操作波、線路絕緣子陡波,合成絕緣子陡波和變壓器感應操作波共八種沖擊電壓波形,技術指標符合國家標準和IEC標準的規定,己通過部級鑒定,主要技術性能處于國內領先地位,達到國際同類產品的先進水平。 產品特性 1、成套裝置配置完整,電壓等級齊全; 2、沖擊電壓發生器回路電感小,并采取帶阻濾波措施,在大電容量負載下仍能產生標準沖擊電壓波形,負載能力大,國內首創,并運用于科研和企業單位; 3、電壓利用系數高,雷電波和操作波分別不低于90%和80%; 4、沖擊本體結構緊湊,外形美觀,調波方便,操作簡單,同步性能好,動作可靠; 5、采用可控硅或LC恒流充電自動控制技術,自動化程度高,抗干擾能力強; 6、截波延時采用電子延時可調電路L—C延時方式; 7、計算機控制測量(光纖PLC控制)系統。 產品參數 標準電壓 Rated Voltag (kV) | 沖擊電容量 Impulse Capacitance (μF) | 級電容量 Stage Capacitance (μF) | 沖擊能量 Impulse Energy (kJ) | 級電壓 Stage Voltage (kV) | 級 數 Stage Number | 長 Length (mm) | 寬 width (mm) | 頂罩 hood (mm) | 高 height (mm) | 重 量 Weight (kg) | ±3200 | 0.03125 | 0.5 | 160 | ±200
| 16 | 5300 | 3450 | 4200 | 12400 | 13760 | 0.04687 | 0.75 | 240 | 4200 | 12400 | 14720 | 0.0625 | 1 | 320 | 4200 | 12400 | 15680 | ±3600 | 0.0278 | 0.5 | 180 | 18 | 4200 | 13700 | 15480 | 0.04167 | 0.75 | 270 | 4200 | 13700 | 16560 | 0.0556 | 1 | 360 | 4200 | 13700 | 17640 | ±4000 | 0.025 | 0.5 | 200 | 20 | 5800 | 4040 | 4900 | 15000 | 17200 | 0.0375 | 0.75 | 300 | 4900 | 15000 | 18400 | 0.05 | 1 | 400 | 4900 | 15000 | 19600 | ±4200 | 0.0238 | 0.5 | 210 | 21 | 4900 | 15670 | 18060 | 0.0375 | 0.75 | 315 | 4900 | 15670 | 19320 | 0.0476 | 1 | 420 | 4900 | 15670 | 20580 | ±5600 | 0.0208 | 0.5 | 280 | 28 | 5200 | 20620 | 24840 | 0.03125 | 0.75 | 400 | 5200 | 20620 | 26020 | 0.0417 | 1 | 560 | 5200 | 20620 | 27500 |
