XINHY-YK型線切割專用變頻器參數調節表

2P4為0時，如果有手控盒的話，D25針上的“調試”和手控盒上的“調試”都起作用，取決于最后一個動作的信號。這一點主要是為帶手控盒與不帶手控盒型機實現兼容而設計的。

2P4為1時，僅D25針上的“調試”起作用，當D25針第2腳與0V接通時，為調試狀態，不檢測“加工結束”和“斷絲檢測”信號，與0V斷開時，“加工結束”和“斷絲”信號有效時，立即減速剎車停機。

2P4為2時，如果有手控盒的話，僅手控盒上的調試起作用。

2P4為3時，“加工結束”和“斷絲檢測”為自動適應并與水泵聯動。不開水泵，不檢測“加工結束”和“斷絲檢測”信號，相當于原來的“調試”狀態；開水泵后，當“加工結束”或“斷絲檢測”信號由“常開變?yōu)槌ｉ]”或“由常閉變?yōu)槌ｉ_(kāi)”時，都會立刻停機，對應的異常代碼閃爍，能直接再次開機。簡單的說：當“加工結束”與“斷絲檢測”信號只要有變化，就會立刻停機，再次仍能開機。所以這兩個信號接常開常閉都可以。

不開水泵時，超時保護（由電機運行時，開高頻后長時間不換向?qū)е碌漠惓＃┎黄鹱饔谩�啟�?dòng)保護（電機換向后，長時間不開高頻導致的異常）不起作用。

增加了斷絲檢測延時時間調節（2P5），適當?shù)恼{(diào)節該值，當鉬絲抖動時不至于頻繁停機。此值不能過大，否則斷絲時，檢測時間比較長，會造成停機有延遲。

異常代碼顯示：

    在主機上的顯示：

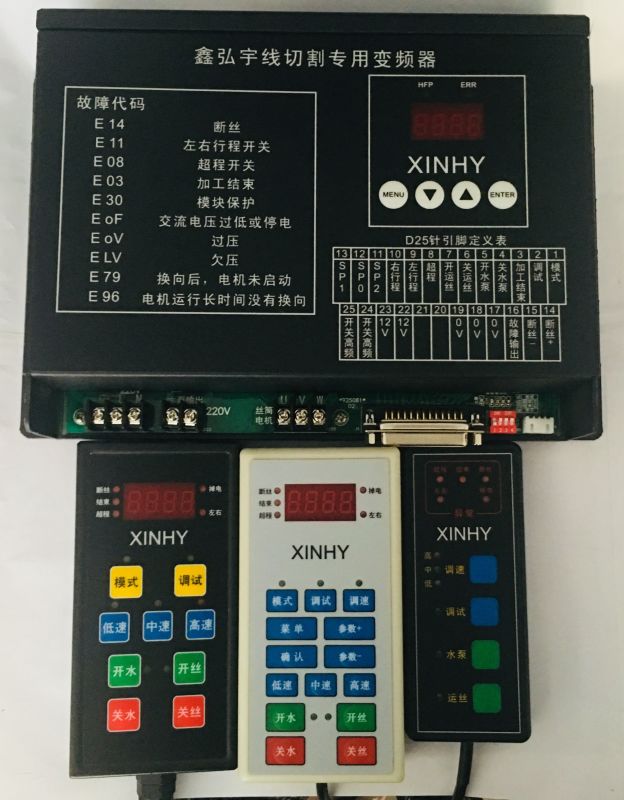

YK型變頻器增加了異常代碼顯示功能，當出現：超程、加工結束、斷絲、左右換向同時動作或極性調錯、掉電等異常時，會顯示相應的異常代碼“E  XX”。當異常解除后，異常代碼會閃爍顯示，關水泵、開水泵、關運絲、開運絲任意一個鍵按下時，能清除異常代碼顯示并執行按鍵本身的操作，如果異常一直存在，異常代碼會穩定顯示，開水泵、開運絲等操作將不起作用。

在手控盒上的顯示：

YK型變頻器在手控盒上的異常代碼是用LED燈來對應顯示的。當出現：超程、加工結束、斷絲、左右換向同時動作、掉電異常時，其對應的LED燈會點亮。一直存在異常時，燈常亮，此時不能開機。當異常取消時，燈會閃爍，此時按下運絲或水泵鍵，閃爍的燈會立刻熄滅并立即開水泵或運絲。

YK型變頻器可外接開關運絲、水泵按鈕，也可以外接控速開關。

YK型變頻器使用撥碼開關調節超程、加工結束和左右行程開關的極性，這是之前所有型號所沒有的功能，另外3PXX中不能再調節此三項的極性，水泵（運絲）按鈕方式選擇也使用撥碼開關控制。詳見下圖，

該型號變頻器增加“斷絲”、“超程”、“加工結束”和“左右換向”異常指示燈，當出現異常時，其對應異常指示燈點亮，一直存在異常時，燈常亮，此時不能開機；當異常解除時，燈會閃爍，關水泵、開水泵、關運絲、開運絲任意一個鍵按下時，異常燈滅，并執行按鍵本身的操作。

YK型變頻器的參數既可以在主機上來調節，也可以用手控盒調節參數。

按鍵操作：

接通電源后，如果外部端口沒有異常，則閃爍顯示當前段速和目標頻率值。如當前工作在第0段速、目標頻率設定為15HZ時，閃爍顯示0. 15。開運絲后，穩定顯示當前段速和實際的運行頻率值。此款YK型有8段速，當外部端口SP2、SP1、SP0全部懸空時自動切換至手控盒控速，手控盒控速時手控盒上的高速、中速、低速燈會有一個處于點亮狀態，低速燈亮?xí)r，主機顯示0. 15，中速燈亮?xí)r，主機顯示4. 35，高速燈亮?xí)r，顯示7. 50。按調速鍵對應的燈的順序?yàn)椋旱汀�中→高→中→低，依次循環。

當外部端口SP2、SP1、SP0任意一個與0V接通時，自動切換至外部端口控速，手控盒上的高速、中速、低速燈全部熄滅，此時手控盒的“調速”鍵不起作用，外部端口SP2、SP1、SP0與0V再次斷開時自動變?yōu)楦咚佟?/span>

調試鍵按下，調試燈滅時，檢測“加工結束”和“斷絲檢測”信號，調試燈亮?xí)r，忽略對這2個信號的檢查，即出現“加工結束”和“斷絲”信號時，絲筒不會停。一般在上絲時使用調試狀態（調試燈亮）。

在出廠默認狀態下，4P0中的數據＝01，所有參數只能查看，不能修改。按“參數一”“參數+”鍵修改參數時數字將不會改變。

如果你要修改參數，請首先將4P0中的數據修改為00。調試完成后請將4P0中的數據修改為01，以防參數被隨意修改。

按菜單鍵可以在0P、1P、2P、3P、4P、7. 50之間切換。“參數－”“參數+”鍵可以加減項目或加減參數（項目即P后面的數值，參數即d后面的數值）。例如：在顯示0P0時，按下“參數+”，將顯示0P1；按下“確認”鍵，將顯示0P1中的參數d 20，按下“參數+”，將顯示d 21，按下“確認” 鍵，保存和執行所調參數，退回到0P1，如果沒有按“確認”鍵，直接按“菜單”鍵，將退回到0P1，修改過的參數將不被保存。

當絲筒電機停止時，調節的參數在按“確認”鍵后會立即保存。在絲筒電機運行時，也可以調節參數，按“確認”鍵后會立即執行，但不會立即保存，需要停止一次絲筒電機，才會保存。如果不停止一次絲筒，而直接斷電，參數可能不會被保存！

在7.50界面按確認鍵可在外部端口狀態、電壓顯示（U XX）、電流顯示（A XX）之間切換。外部端口狀態顯示外部接線情況（具體使用方法見下面“外部端口狀態顯示”）；電壓顯示為大電容兩端的直流電壓，由于變頻器主機只有3個數碼管顯示，顯示的電壓乘以10為大電容兩端的實際電壓，如顯示U 26，則變頻器大電容兩端的實際電壓為260V，若帶手控盒則手控盒數碼管顯示電壓為實際的大電容電壓，無需在乘以某一倍數；電流顯示為流過電機的電流，主機的電流顯示為十分位精度，如主機顯示A 0.8，則流過電機的電流為0.8A，若帶手控盒，手控盒的數碼管顯示為百分位精度。電壓顯示和電流顯示是本款變頻器所特有的功能。

●“1P0加速時間”是變頻器從“2P3啟動頻率”加速到50HZ所需的時間，數值越小，速度變化越快，數值越大，速度變化越慢。“1P0加速時間”單位是0.1秒，例：1P0中d＝12表示加速時間為1.2秒。

●“1P1減速時間”是變頻器從50HZ減速到“2P3剎車起始頻率”所需的時間，數值越小，速度變化越快，數值越大，速度變化越慢。“1P1減速時間”單位是0.1秒，例：1P01中d＝12表示減速時間為1.2秒。

● “1P2低頻力矩提升”用來調節“自動省電功能未啟動”時電機的力矩，數值越大，低頻力矩提升越大。=0時不提升，＝1時提升10%，＝2時提升20%，＝3時提升25%，＝4時提升30%，＝5時提升35%，＝6時提升40%。如下圖所示

d=00時，不進行力矩提升。

d=01時，低頻時輸出電壓提升到最大輸出電壓的10%。

d=02時，低頻時輸出電壓提升到最大輸出電壓的20%。

d=03時，低頻時輸出電壓提升到最大輸出電壓的25%。

d=04時，低頻時輸出電壓提升到最大輸出電壓的30%。

d=05時，低頻時輸出電壓提升到最大輸出電壓的35%。

d=06時，低頻時輸出電壓提升到最大輸出電壓的40%。

數值過大，啟動時可能引起電機電流過大，長時間會導致電機過熱。此數值應從小往大逐步調節，在得到所需的啟動力矩時數值應盡量小，一般情況下d＝02時即可得到足夠的換向速度。

●“1P4 過壓調節”，是調節變頻器過壓保護的閾值（即顯示故障代碼E 0U的臨界值），調節范圍為0-49V，此值加上400V為過壓保護的閾值，如調節為30V，則當檢測到大電容兩端的電壓大于430V，則變頻器顯示E oV，電機減速剎車停機。當檢測到最大電壓為450V，則變頻器立即停止輸出，此時電機處于自由運轉停機狀態，沒有剎車。

●  絲筒電機推薦使用“三角形接法（220V）”如下部左圖：

●  如果絲筒電機內部只引出了3根線，很可能是“星形接法（380V）”，這時為得到更快的換向速度可將“1P02低頻力矩提升”適當提高，d=03或d=04。一般經維修過的電機很多都是這種接法。

●  當絲筒是“三角形接法（220V）”時請將3P5調為d=22

●  當絲筒是“星形接法（380V）”時請將3P5調為d=38

                      “三角形接法（220V）”            “星形接法（380V）”

                   3P05調為d=22（出廠默認值）            3P05調為d=38

●  請根據電機的實際接法調整3P5中的參數，調整錯誤時可能導致電機過熱，嚴重時會損壞電機。

●   “2P1允許掉電最長時間”根據電網電壓的穩定性調節，交流輸入電壓大于150V時認為已上電，電壓低于100V   時認為掉電。單位為0.1秒，例：2P1中d=02表示掉電最長時間為0.2秒。

●“2P3啟動、換向、剎車起始頻率”設置變頻器啟動時的輸出頻率、絲筒切換轉向時的頻率以及停機時剎車的開始頻率。為了提高啟動、換向、停機剎車時的速度，可以將此值調到大于0，但太大時會引起換向沖擊、換向速度更慢的情況，一般將此值設為05，即啟動時變頻器從5HZ開始輸出，逐漸加速到設定頻率，換向時從設定頻率減速到5HZ時迅速切換轉向，重新加速到設定頻率，停機時從設定頻率減速到5HZ時開始輸出直流制動脈沖。

剎車時顯示： dc  剎車完畢后顯示當前段速和頻率值。

●  “1P3自動省電百分比”決定開高頻后變頻器輸出電壓自動下降的幅度，例：d=10時，開高頻后將自動降低10%的電壓。數值越大電機的發熱量會越小，過大時會導致運行中電機的運行速度會越來越慢甚至停機。請根據絲筒的阻力進行調節，一般此值不大于40 。此功能主要是為“中走絲”而設計的，能使電機長時間低速運行而不發熱。

外部端口狀態顯示：

在7.50（運行或停止）狀態下，按下確認鍵，進入“端口狀態顯示”界面。上圖中三個數碼管的筆畫，分別代表各個外部端口的狀態。外部端口與0V接通時，數碼管筆畫亮，斷開時滅。這個功能主要用來檢查外部接線是否正確以及信號是否送到變頻器內部。

多次按下確認鍵時，退回到7.50（運行或停止）狀態。在“端口狀態顯示”界面也能按“菜單”鍵進入?yún)��?shù)調節界面進行參數調節，退出時，仍顯示“端口狀態顯示”界面。

恢復出廠值：

先將“4P0”的值改為d= 00，允許修改參數，再將“4P1”的值改為d=01，按下確認后，會將所有參數恢復至出廠值。恢復出廠值的操作只能在絲筒電機停止時進行，運行時在“4P1”中的d=00界面下，“增加”鍵和“減小”鍵不起作用，d=00不能被調為01。

D25針引腳定義表：

斷絲檢測的接法：

D25針第14、15腳為斷絲檢測，其中第14腳為“斷絲+”，第15腳為“斷絲-”。在安裝時，這兩個信號的接線方法如下：

① 變頻器D25針第14腳（斷絲+）必須接機床上的單獨導電塊

② 變頻器D25針第15腳（斷絲-）必須接機床上的負極（采樣-/高頻-）導電塊

不能接反，接反的話，在斷絲的瞬間有可能燒壞變頻器的斷絲檢測電路。

三個導電塊時的接法                               兩個導電塊時的接法

遇到問題時的解決：

1.       開絲筒后，剛開始轉得很快，越轉越慢，后來就停了，數碼管左上角的HFP燈仍然亮，關機后HFP燈滅。

解決方法：YK型變頻器增加了“自動省電”功能，變頻器開高頻后會自動降低輸出到絲筒電機的電壓，如果“自動省電百分比”調得太大，絲筒阻力又比較大，就會出現這種情況。應將“自動省電百分比”調小一些，同時將“低頻力矩提升”調大些。

如果絲筒阻力過大，應先檢修，或?qū)ⅰ白詣?dòng)省電百分比”調為0，不使用“自動省電”功能。

2.  剛安裝的帶手控盒且有撥碼開關的變頻器，若是遇到上電不能開運絲和水泵，且沒有故障代碼顯示，數碼管上顯示“段速”和“頻率值”，解決方法是檢查變頻器撥碼開關上“四鍵”和“點動”的狀態，若是D25針上腳④關水、⑤開水、⑥關絲、⑦開絲沒有任何接線，將其撥到點動狀態，問題即可解決；若是帶手控盒的變頻器外接開水、關水、開絲、關絲按鍵控制，此時撥碼開關上按鍵控制一定要與外接按鍵控制相一致。
