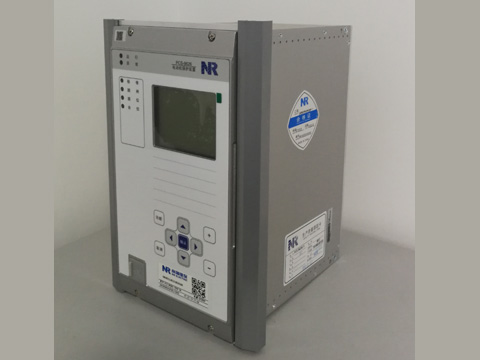

南瑞繼保PCS-9626C電動機保護裝置

1.1 應用范圍

PCS-9626C電動機保護裝置是適用于3-10KV電壓等級的中高壓電動機的保護測控裝置，可以組屏安裝，也可就地安裝到開關柜。裝置通過常規電磁式互感器采集模擬量，支持IEC61850規約。

1.2功能配置

保護

1.        短路，啟動時間過長，堵轉保護

2.        不平衡保護

3.        過負荷保護

4.        熱過負荷保護

5.        接地保護

6.        零序過電壓保護

7.        過電壓保護

8.        低電壓保護

9.        非電量保護

遙控

10.     遙信開入18路

11.     事件SOE記錄

保護信息

12.     信息查看

1.3 性能特征

l 高性能的通用型硬件，實時計算：采用32位高性能的雙核處理器，核1完成保護運算與出口邏輯，核2實現事件記錄、故障錄波、人機接口、后臺通信及打印等功能。高性能的硬件保證了裝置在每一個采樣間隔對所有繼電器進行實時計算。

l 雙重化采樣：采用雙重化采樣及互校技術，一路用于保護元件動作行為計算，一路用于開放出口正電源，確保保護采樣的可靠性和保護行為的正確性。

l 軟件模塊化設計：裝置提供完備的保護功能，各保護元件按模塊化設計，相互獨立，可靈活配置。

l 通信功能齊全：具有靈活的通訊方式，可配3個100Mbps以太網接口，2個RS-485串口，1個RS-232打印串口。支持電力行業通訊標準DL/T667-1999（IEC60870-5-103）和DL/T860（IEC61850），還支持Modbus RTU、Modbus TCP規約。支持100Mbps、超五類線或光纖通訊接口。

l 調試維護方便：具有友好的人機接口和豐富的PC機輔助軟件，方便裝置設置和調試。
