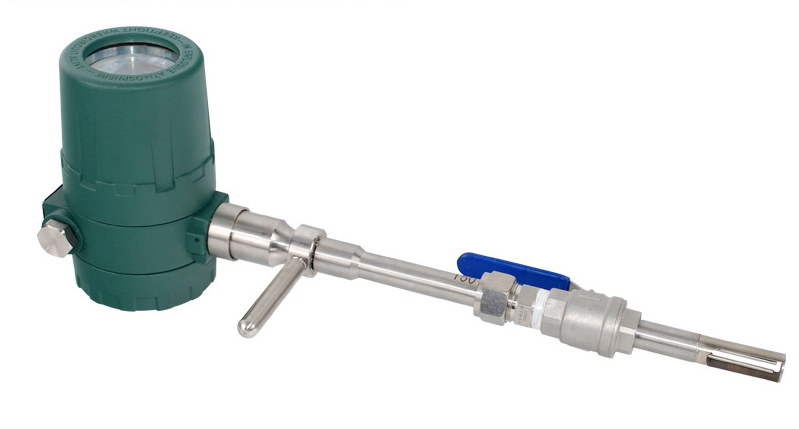

熱式氣體質量流量計是基于熱擴散原理而設計的，從外觀上看熱式氣體質量流量計有兩個直徑φ3 左右的不銹鋼棒，這兩個鋼棒就是流量計的傳感器。工作時，一個傳感器不間斷的測量介質的溫度 T1，并作為惠斯登電橋的另一側，自加熱到高于介質溫度到 T2，它用于感測流體速度，稱為速度傳感器。該溫度T=T2-T1，T2＞T1，當有流體流過時，由于氣體分子碰撞傳感器并將 T2 的熱量帶走，使 T2 溫度下降，若要使ΔT 保持不變，就應該提高 T2 的供電電流，氣體流動速度越快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差原理。

恒溫差熱式氣體質量流量計不但不受溫度影響，而且不受壓力的影響，熱式氣體質量流量計是真正的直接式質量流量計，用戶不必對壓力和溫度進行修正。

技術參數：

精度 ±1.5%讀數±0.5%滿量程

重復性 ±0.5%

量程上限 120m/s

量程下限 0.05m/s

適用管徑范圍 φ3-φ2000

適用壓力范圍 2MPa 不需要壓力補償

適用介質溫度范圍 -30-200℃不需要溫度補償

適用介質 乙炔氣除外一切氣體

含塵、含砂、含濕氣，各種腐蝕性氣體

傳感器直徑 φ2.5 φ3

插入式探桿外徑 φ19（標準）

傳感器材料 316L、304 不銹鋼管

探桿材質（保護管） 304 不銹鋼、316L

變送器外殼材質 壓鑄鋁

表面處理 熱噴涂

儀表供電 220VAC 24VDC

輸出 4-20mA、HART、脈沖 RS-485(MODBUS-RTU)通訊

負載能力 250Ω

現場顯示 LCD 累計、瞬時顯示

結構形式 一體型、分體型

型式分類 法蘭插入式、法蘭管道式、球閥插入式、球閥管道式、法蘭

球閥混合插入式、法蘭球閥混合管道式

報警 1-2 路繼電器、5A/220V/5A/30V DC
