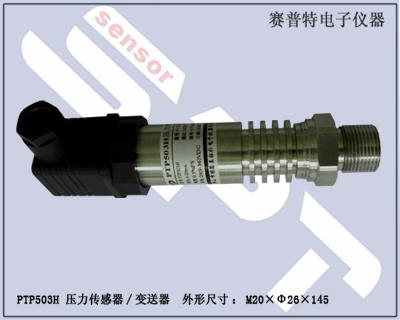

高溫壓力傳感器 高溫壓力變送器 蒸氣壓力傳感器 熱水壓力變送器PTP503H

1、產品基本特性：
PTP503H壓力傳感器/壓力變送器可測量的介質溫度達600℃（環境溫度-20～85℃），采用高精度高穩定性耐高溫電阻應變計做為變送器的感壓芯片，選進的貼片工藝，配套帶有零點、滿量程補償，溫度補償?shù)母呔�度和高穩定性放大集成電路，引壓頭部分自帶降溫環形散熱片，使用得溫度可急速降溫，將被測量介質的壓力轉換成4～20mA、0～5VDC、0～10VDC、0.5～4.5VDC等標準電信號。產品結構采用全封焊結構，使之產品的抗沖擊能力、過載能力、產品密封性等性能有了較大提高，產品最高壓力可達到60MPa。產品過程連接部分和電氣連接部分有多種方式，能夠最大限度的滿足用戶的需求。

2、產品擴展特性：
   1）、過程連接部分：可擴展為法蘭接連、快速接口連接、毛細管連接等
   2）、電氣連接部分：可接二次就地顯示儀表、防水密封連接等
   3）、介質溫度特性：-20～85℃、-20～150℃、-20～200℃、-20～600℃
   4）、輸出信號特性：0～20mA 、1～5VDC、0～2VDC、電壓比例輸出、RS485數字信號

3、產品應用：
   高溫介質的液壓及氣動控制系統；石化、環保、空氣壓縮；電站運行巡檢、機車制動系統；熱電機組；輕工、機械冶金；樓宇自動化、恒壓供水系統；其它自動化和檢測系統；工業過程檢測與控制；實驗室壓力校驗等。

4、主要技術參數：
   被測介質：氣體、液體及蒸氣
   壓力類型：表壓
   量    程：-100KPa-0.6Mpa～60 Mpa間任意可選
             -100KPa～-5KPa～0～5KPa～10KPa～100KPa～1（MPa）；±100KPa等正負混合壓力
   輸    出：
             通用：4～20mA（二線制）、0～5VDC、0～10VDC、0.5～4.5VDC（三線制）
             特殊：0～20mA 、1～5VDC、0～2VDC、電壓比例輸出、RS485數字信號
   綜合精度：±0.25%FS、±0.5%FS
   供    電：24V Dc（12～36VDC）
   絕緣電阻：≥1000 MΩ/100VDC
   負載電阻: 電流輸出型：最大800Ω；電壓輸出型：大于50KΩ
   介質溫度： -20～85℃、-20～150℃、-20～200℃、-20～600℃（可選）
   環境溫度：-20～85℃
   儲存溫度：-40～90℃
   相對濕度： ～95% RH
   密封等級：IP65/IP68
   過載能力：150%FS
   響應時間：≤20mS（與介質溫度有關）
   穩 定 性：≤±0.15%FS/年
   振動影響：≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）
   電氣連接：不銹鋼防水密封端子、四芯航空接插件、赫絲曼接頭等
   壓力連接：M20×1.5，其它螺紋可依據客戶要求設計
