規  格  書

名      稱：   HYW-1311L直線玻璃切割機

型      號：   HYW-1311L

L * W * H ：   約1900mm(L)×1750mm(W)×1380mm(H)

工作臺高度：    約850mm

重      量：    約2000Kg

用      途：   用于手機鋼化膜、手機面板、觸控屏幕、LCD玻璃、光學用鏡頭等產品切割；

一、設備概述

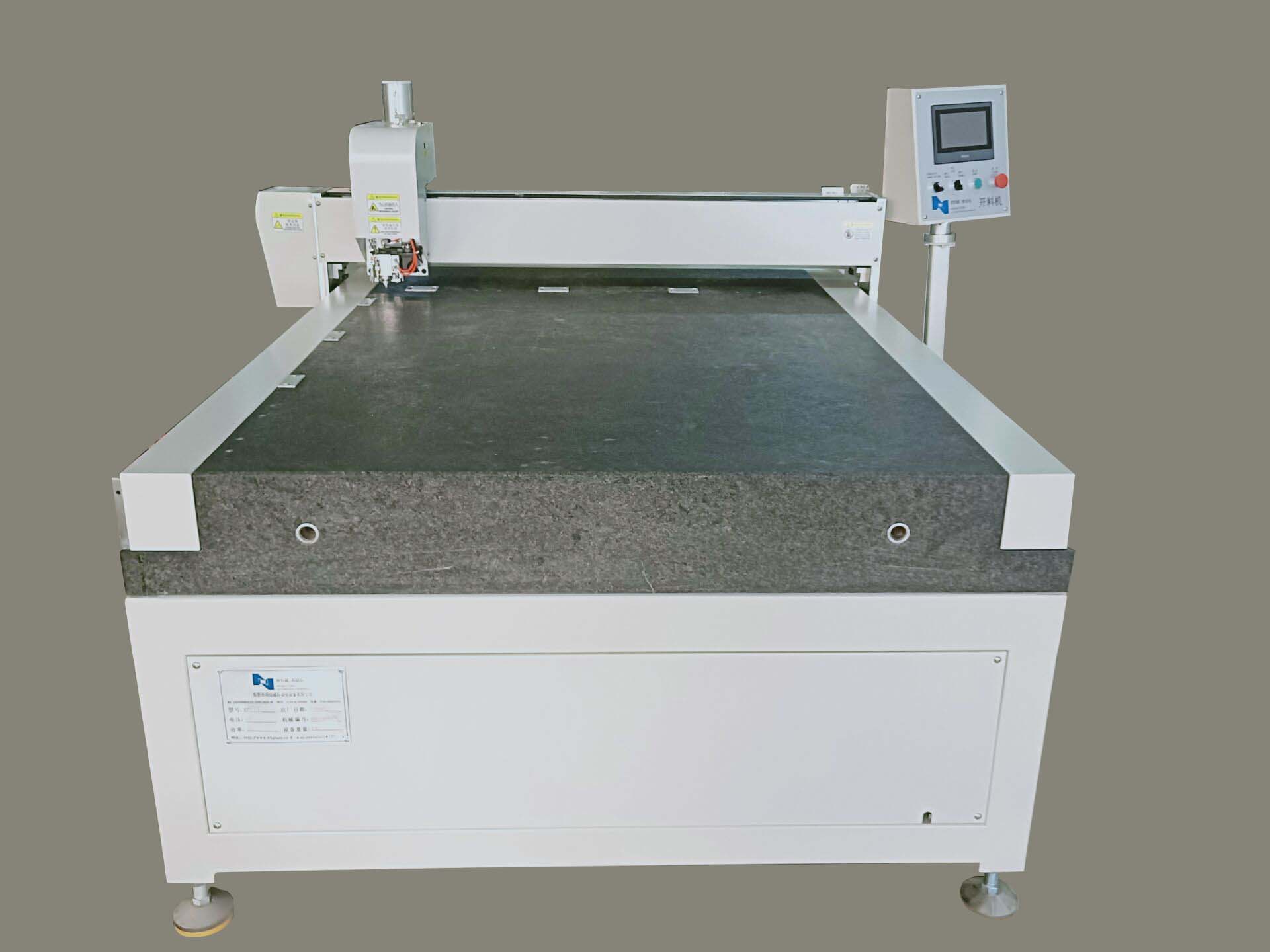

HYW-1311L直線玻璃切割機是根據手機蓋板、玻璃保護膜、家電玻璃、LCD玻璃、光學用鏡頭等產品的工藝要求設計的自動玻璃切割機。HYW-1311L直線玻璃切割機主要針對最大尺寸為1320mmX1120mm的單層玻璃進行直線切割，可一次切割任意多塊相同或不相同的玻璃。

本機具有以下特點：

1） 機器臺面采用高精度大理石臺面，不變形，臺面平整度高，臺面平整度小于20um；

2） Y軸采用伺服和精密絲桿驅動，雙絲桿驅動，X軸采用伺服電機、進口導軌和精密絲桿驅動，機器運行速度快、工作平穩且靜音好；

3） X橫梁為大理石結構，精度高，不變形。

4）刀頭升降采用滑動式微調結構，最小微調量程±25um，氣缸下刀采用比例閥恒壓控制，確保刀輪切割玻璃壓力恒定，提高切割壓力的控制精度，提高效率；

   5）工作臺面根據玻璃最大尺寸設計成長方形，尺寸是：1800mm×1220mm;

6）直線切割產能高，一個班產能在4.5萬片左右（4.7-5.5寸）

二、規格參數

1 工    件   1）最大尺寸        1320*1120mm

2）厚度            0.15mm～8mm

2 工 作 臺   1）尺寸            1800mm×1220mm

3轉刀裝置          步進電機+同步帶輪

4 劃線精度   ±25um(單指劃線精度，不包括裂片后斜邊誤差)

5 刀輪運行    1） X-軸進給驅動        伺服電機

               2） X-軸進給傳動        高精密絲桿加導軌

3） X-軸最大行程       1180mm

4） X-軸進給速度        10mm/sec～1200mm/sec

5） X-軸分辨率          0.001mm／脈沖

6） Y-軸進給驅動        伺服電機

                7） Y-軸進給傳動        高精密絲桿加導軌

6） Y-軸最大行程        1350mm

7） Y-軸進給速度        10mm/sec～1000mm/sec

8） Y-軸分辨率          0.001mm／脈沖

9） Z-軸進給驅動        氣缸+精密閥控制

10）Z-軸最大行程        10mm

6控制系統     PLC控制系統 +觸摸屏 　　

7 刀    輪   1)材料及形狀        刀輪

2)輪狀刀片尺寸  刀輪尺寸：φ2.5（外徑）×￠0.8（內徑）×0.65（厚度）

3)刀頭安裝軸      ￠0.8mm（直徑）×4mm（長度）；

8 動力配置      1）電源    3相 AC 380V±20 V，約3.2kW

（用戶廠房提供） 2）氣源     ≥0.4Mpa，外徑Φ8氣管

                3）環境溫度  22℃±5℃（干燥）
