一、產品介紹

   MODBUS-HART采用高檔ARM單片機為核心，由高精度運算放大器、接口芯片、輸入輸出回路等組成,并且嵌入HART調制解調芯片，具有性能穩定，性價比極高等特點。MODBUS-HART通過RS485接口與具有MODBUS-RTU通訊功能的設備進行通訊，能夠把設備中的數據轉換成HART設備變量輸出，并且支持4-20mA電流輸出。MODBUS-HART硬件結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作。

二、產品特性

1.產品性能：

● 配有RS485通訊接口，可以進行參數配置。

● 采用工業通用外殼，直接安裝在儀表上。

● 采用專用配置軟件，可以與RS485智能儀表進行數據通訊。

● 對RS485儀表變量進行電流變送輸出。

● 支持標準的MODBUS 協議。

● 支持單臺RS485儀表。

● 支持多種特殊RS485智能儀表。

2.主要參數：

● 外殼尺寸：長82 mm × 寬69 mm × 高113 mm。

● 工作環境溫度：-20℃～+80℃。

● 儲存溫度：-25℃～+80℃。

● 電源輸入電壓：DC 12～24V。

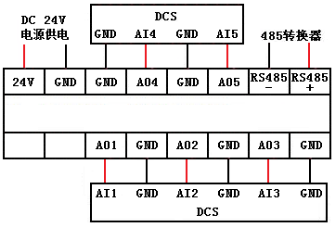

3.接線圖：
