1、主要特性：

SBW一體化（非隔離）溫度變送器的測溫探頭采用Pt100鉑電阻,精度高,穩定性好
集傳感變送于一體，結構緊湊，安裝方便,精度高、功耗低
電流輸出型適合長距離傳送,抗電磁干擾電路設計，保證變送器在受到各種干擾下能夠安全可靠的工作，適于現代電磁污染嚴重的環境使用
SBW一體化（非隔離）溫度變送器整體密封性能良好
溫度量程和外形尺寸可以按戶要求訂貨,靈活方便
產品結構設計合理，過程連接接口靈活方便，體積小，重量輕，安裝位置任意
殼體保護材料多樣化，適應多種介質測量 標準管道螺紋安裝

2、主要技術指標：

SBW一體化（非隔離）溫度變送器性能特點

兩線制現場溫度變送器

熱偶/熱阻傳感器熔斷報警

低溫漂零點自校準

微功耗超強負載能力

規格尺寸

根據用戶要求定制

輸入類型

熱偶（K,E,S,B,R,J,T,N）、熱阻(PT100,PT200,PT500,PT1000,Cu50)、電阻(0-400Ω,0-4000Ω)、 mV(-80-+80mV)

輸入電壓:9.0-30VDC

輸出信號:4-20mA

技術參數

回路供電電壓：9.0-30VDC

冷端補償： ±1℃（內部傳感器）

溫度漂移系數： ±0.01%/℃

精度： ≤0.1%

電壓波動影響： ±0.005% X 量程 / V DC以下

絕緣電阻： 輸入/輸出之間≥100MΩ/DC500V

負載能力： RL=（U-8.0v）/0.022A

電壓輸入： 輸入阻抗5MΩ以上

熱電偶輸入*： 輸入阻抗5MΩ以上

熱電阻/電阻輸入： 輸入阻抗5MΩ以上

熔斷報警檢測電流： ５μＡ

外部冷端傳感器： PT100

輸入檢測電流： 0.2mA(2w/3w/4w)

隔離強度： 輸入/輸出之間AC1500v 1分鐘

環境溫度： -40-+85℃

3、SBW一體化（非隔離）溫度變送器產品應用：

廣泛應用于熱能工程、電力、食品、制藥、石油化工等流程工業以及烘爐，塑料化纖，制冷機組等大型機械設備的溫度測量。

4、型號及代碼說明

SBW2480

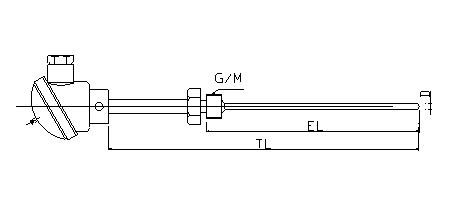

5、常用基本規格

6、其他特殊規格形式：

根據客戶要求定制。

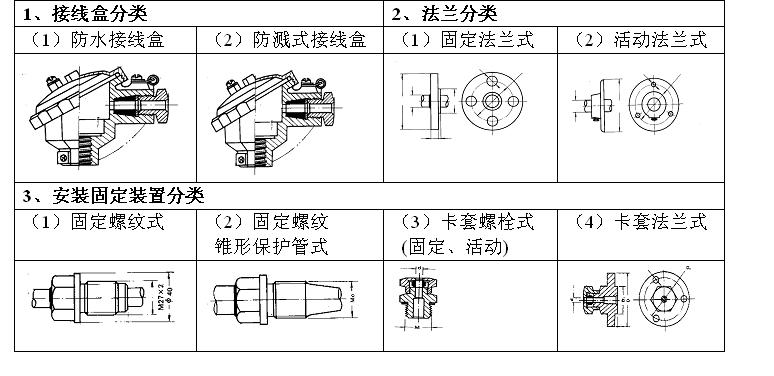

7、主要常用配件形式：

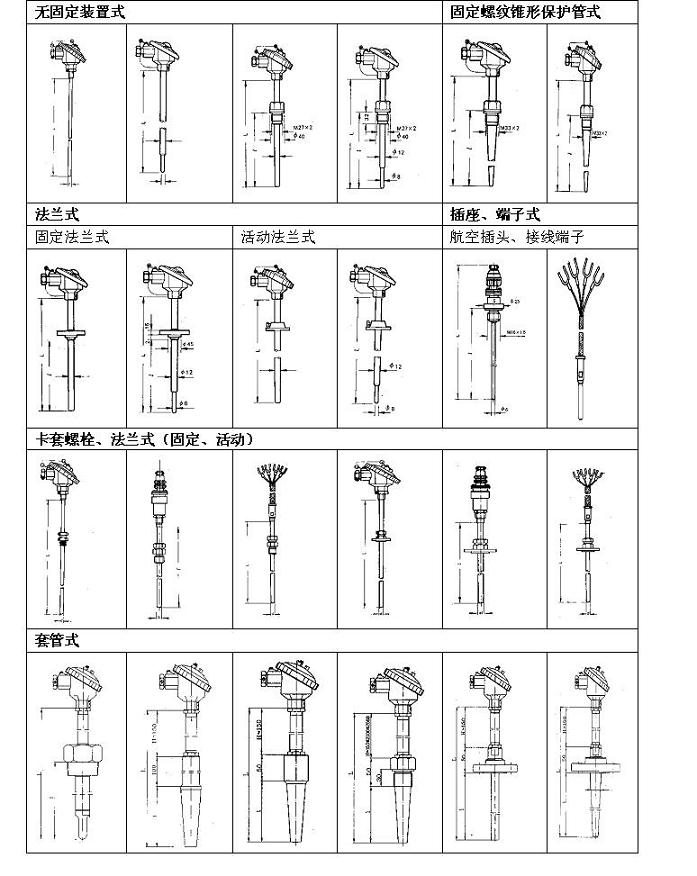

8、常用變送器結構形式示意圖：

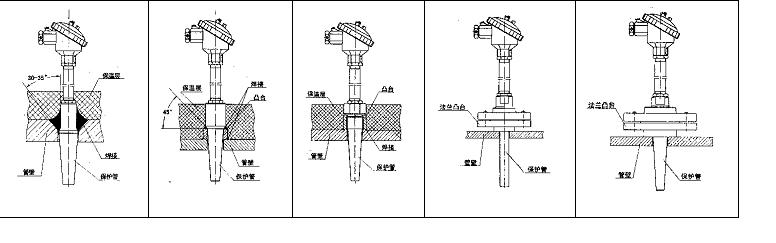

9、安裝結構示意圖：
