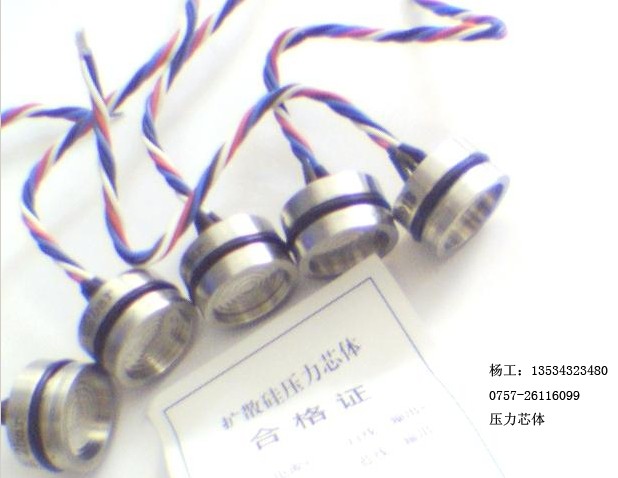

TY200R擴散硅充油芯體,充油芯體,壓力芯體
應用
該系列廣泛應用于石油、化工、冶金、電力、航空、航天、醫療設備、汽車、等行業的過程控制。公司可以根據用戶的需要，承接特殊結構尺寸的充油傳感器芯體。
量程
表壓：0～35KPa；0～100KPa；0～250KPa；0～600KPa；
      0～1MPa；0～1.6MPa；0～2.5MPa；
絕壓：0～600KPa；0～1MPa；0～1.6MPa；0～2.5MPa；
      0～6MPa；0～10MPa；0～25MPa

性能參數:
恒壓供電   10 VDC（典型）
恒流供電   1.5 mA（典型）
輸入阻抗   3 KΩ～6 KΩ
介質兼容性 與316L不銹鋼兼容的各種液體、氣體或蒸汽
“O”型密封圈       氟橡膠、硅橡膠
充油芯體直徑     φ19mm或14mm
充灌液           硅油
量   程        00KPa～35MPa
綜合精度         ±0.1％FS（最小值）；±0.25％FS（典型值）；±0.5％FS（最大值）
零點輸出         ±2 mV/V
滿程輸出           ≥100 mV
補償溫度           0～80℃
工作溫度            －40～125℃
零點溫度漂移         ±0.02％FS/℃（典型）
靈敏度溫度漂移     ±0.02％FS/℃（典型）
過   載           3倍滿量程（＜3.5MPa）；1.5倍滿量程（≥3.5MPa）
固有頻率                   ≥10KHz

1 安裝時需要在“O”型圈表面均勻涂抹少量的真空油脂。
2 沿腔體軸向方向均勻用力，將芯體推入腔體中，注意“O”型圈不能有任何破損。
3 芯體的膜片是壓力敏感部位，在使用過程中請勿用手指或硬物觸碰。
4 “O”型圈密封方式為懸浮式密封，是絕對可靠的靜態密封方式，無須再采用其它的密封方式，正常情況下可用于40MPa的壓力環境。
5 超過25MPa的壓力時，需要配備擋圈組合使用，密封壓力可以達到400MPa。
6在裝配小量程芯體時，不易用力壓緊，這樣額外的力會使芯體的溫度
