SM100-C是由嘉興市松茂電子有限公司根據工業標準自主研發生產的HART智能轉換器，它能夠與任何廠家的HART儀表進行通訊，如羅斯蒙特、E+H、西門子、科隆、橫河、川儀等。同時它的外形采用一體化設計，便于安裝與攜帶；采用標準USB接口、串口總線供電，讓用戶在使用時方便快捷。

   由于SM100-C智能轉換器是專為工業產品集成設計的，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了質量保證。

1.產品性能
● 支持的操作系統Windows XP、Windows7、Windows10、Win98、MacOS、Linux。
● 完全兼容USB V1.1和USB CDC V1.1規范。
● 完全兼容USB V2.0和USB CDC V2.0規范。
● USB總線供電（非隔離電纜），DC 5V  DC 30mA。
● 全透明數據轉換。
● 兼容任何HART協議。

2.產品特點
● 內置隔離DC24V輸出，給二線制儀表供電及通訊，最大化減少接線。
● HART信號采用隔離變壓器方式傳送。
● 內置高精度環路250Ω電阻，通訊測試時，不需另加電阻。
● 帶轉換開關，可進行有無WIFI的轉換
● 面板帶有指示燈，轉換器工作狀態一目了然。

3.主要參數
● 物理尺寸：長70 mm × 寬50 mm × 高20mm。
● 工作環境溫度：-20℃～+80℃。
● 相對濕度：10% ～ 80%。

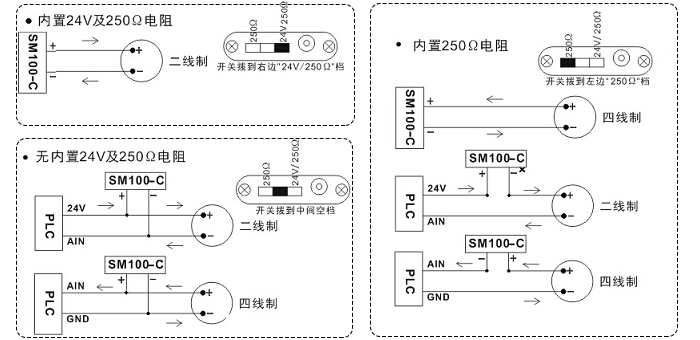

4.接線圖

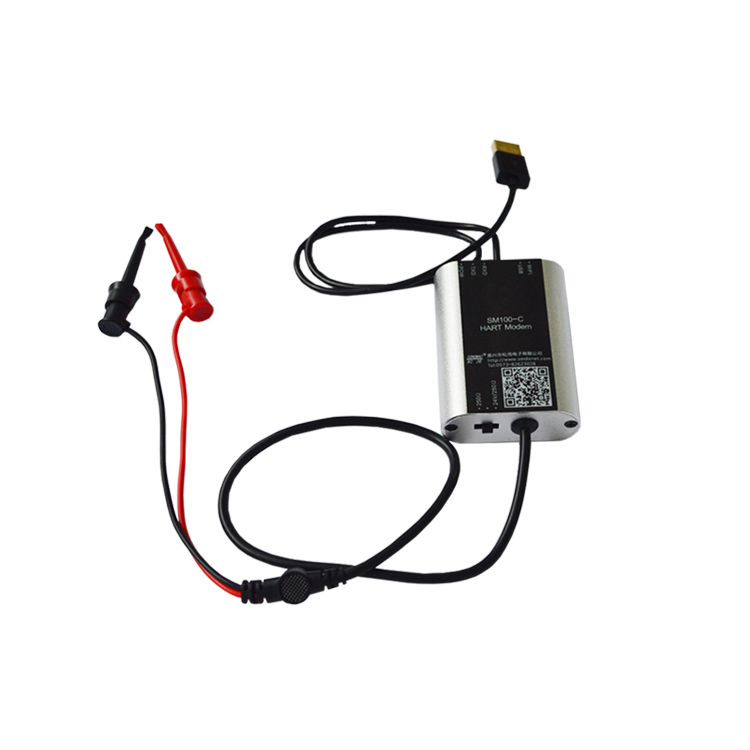

● 通訊線：黑色USB線（48cm），用于SM100-C與PC通訊，同時通過該線給SM100-C供電。
● 測試線：紅黑兩根線（50cm），用于SM100-C與HART儀表連接。
● 串口轉換開關：USB或WIFI兩種串口轉換模式

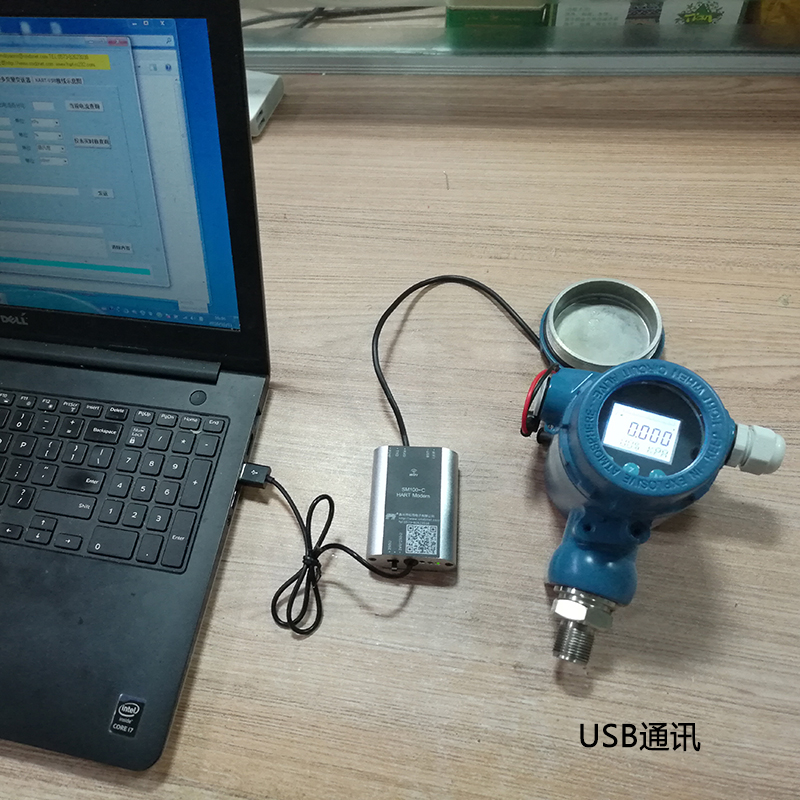

撥到“USB”則通過通訊線與PC通訊，通訊線連接到PC上；
撥到“WIFI”則通過虛擬串口與PC通訊，通訊線連接到充電器上。
● HART轉換開關：250Ω、無、24V/250Ω三種HART轉換模式
撥到“250Ω”則為內置250Ω電阻的工作狀態；
撥到“無”則為無內置24V及250Ω電阻的工作狀態；
撥到“24V/250Ω”則為內置24V及250Ω電阻的工作狀態。

客戶根據實際情況，將轉換開關撥到相應的位置，然后連接線路。

多種接線方式：

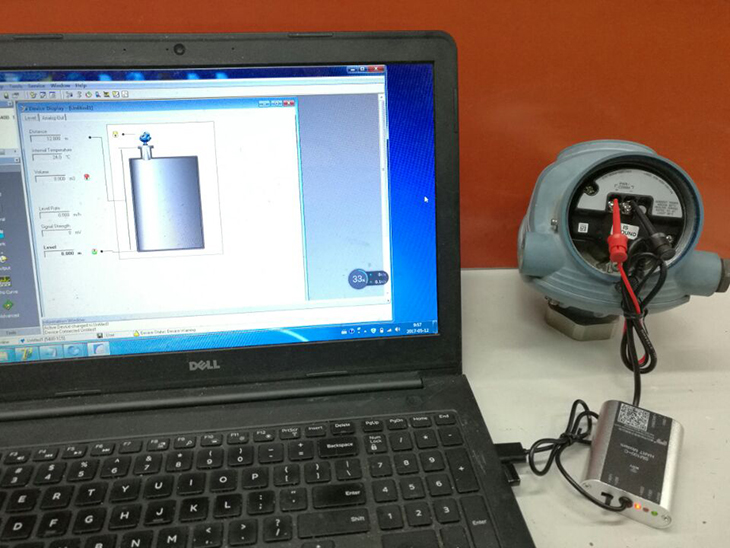

1.SM100-C(III)與羅斯蒙特5400雷達液位計通訊應用圖

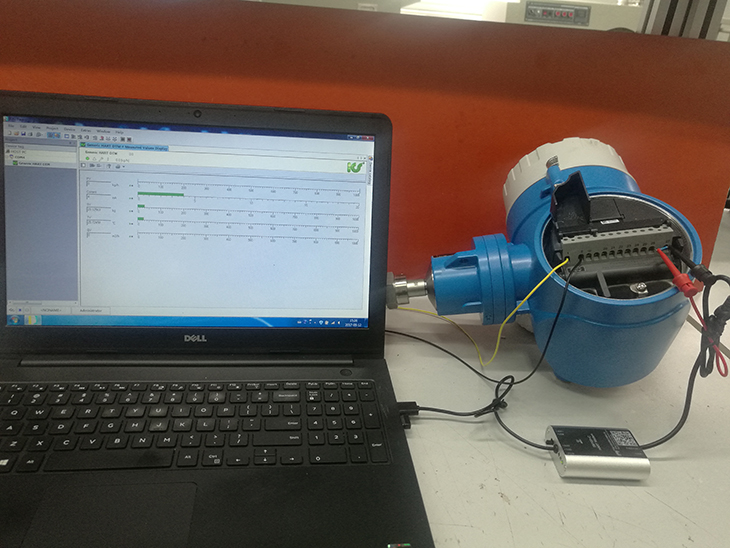

2.SM100-C(III)與E+H流量計通訊應用圖

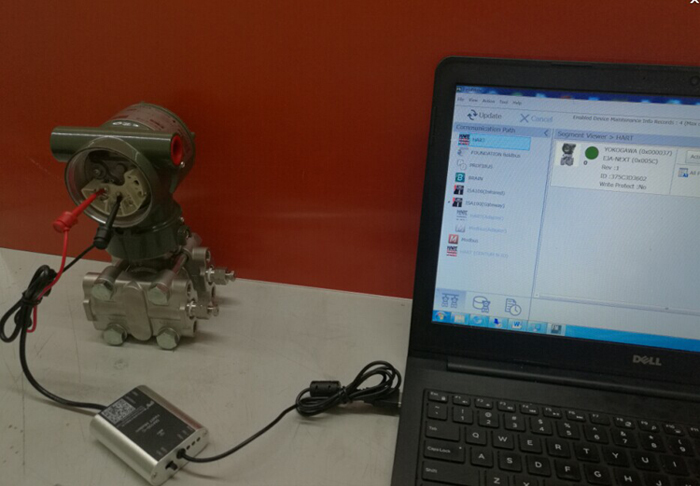

3.SM100-C(III)與EJA差壓送器通訊應用圖
