一、概述
WM-101轉換器兼容RS-232、RS-485標準，能夠?qū)味说腞S-232信號轉換為平衡差分的RS-485信號，內置快速的瞬態電壓抑制保護器TVS；無需外接電源，內部采用獨特的“RS-232電荷泵”驅動整個電路工作；電路帶有零延時自動收發轉換裝置，防碰撞的I/O電路自動控制數據流方向，從而保證了在RS-232方式下編寫的程序無需更改，便可在RS-485方式下安全運行，完全確保適合現有的操作軟件和接口硬件。
二、性能參數
1、接口特性：接口兼容EIA/TIA的RS-232C、RS485標準
2、電氣接口：RS-232端DB9孔型連接器，RS-485端DB9針型連接器，配接線柱
3、工作方式：異步半雙工差分傳輸
4、傳輸介質：雙絞線（線徑大于或等于0.5MM）或屏蔽線
5、傳輸速率：300-115.2KBPS
6、外形尺寸：64mmX33mmX17mm
7、使用環境：-20℃ 到 70℃，相對濕度為5%到95%
8、傳輸距離：小于1,200米（RS-485端） 15米（RS-232端）之內
9、保護等級：RS-485接口每線600W的雷擊浪涌保護
10、兩種通信方式：點到點/兩線半雙工和點到多點/兩線半雙工
注：為了防止信號的反射和干擾，需在線路的終端接一個匹配電阻（參數為120歐姆1/4W），具體視情況而定。
三、連接器和信號：
RS-232C 引腳標準
|
DB9 Female(PIN) |
RS-232C接口信號 |
|
1 |
保護地 |
|
2 |
接收數據SIN (RXD) |
|
3 |
發送數據SOUT (TXD) |
|
4 |
數據終端準備DTR |
|
5 |
信號地 GND |
|
6 |
數據裝置準備DSR |
|
7 |
請求發送RTS |
|
8 |
清除發送CTS |
|
9 |
響鈴指示RI |
RS-485輸出信號及接線端子引腳分配
|
DB9 Male(PIN) |
輸出信號 |
RS-485半雙工接線 |
|
1 |
T/R+ |
RS-485 (A+) |
|
2 |
T/R- |
RS-485 (B-) |
|
3 |
RXD+ |
RS422 + |
|
4 |
RXD- |
RS422 - |
|
5 |
GND |
地線 |
四、硬件安裝及使用

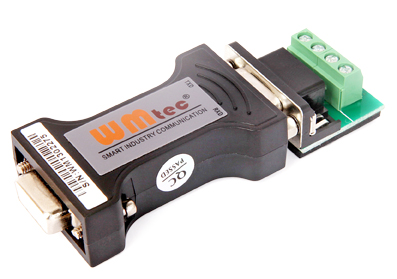

本產品外形采用DB9M/DB9F通用轉接插頭，輸出接口配有普通接線柱,可使用雙絞線或屏蔽線，連接、拆卸非常方便。T/R+、T/R-代表收發Ａ+、Ｂ-， GND 代表公共地線。 RS-485半雙工模式接線時將T/R+（發/收+）接對方的A+、T/R-，（發/收-）接對方的B-。 |
