主要特性

》RS485數據提供數據碰撞保護控制DCPC功能

》波特率自適應

》LED指示電源和信號狀態

》最多32節點

》RS232端口保護：15KV ESD

》RS485 三組集線功能

》RS485 端口防浪涌保護，防雷600W保護

》RS232和RS485雙向轉換

》兩種電源輸入功能

》9-30V DC

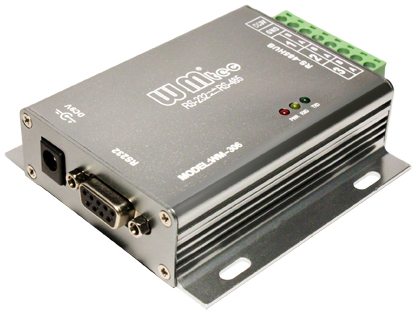

WM-306是通用RS232到RS485雙向轉換器，專門為需要擴展RS232傳輸距離而設計的接口轉換器，具備多項WMTEC自主創新的技術。包括內置數據防碰撞保護控制；電源及信號指示燈；瞬間電壓抑制TVS保護；為了適應RS485多總線布線的特點，在RS485接口端，擴展了三組接線方式，使來自多個方向的總線能良好的接觸，避免總線的纏繞。轉換器主要物理接口和數據線采用全線全銅材質，能保證通信的穩定性，以及采用具有防氧化的鋁制外殼，可以屏蔽外來干擾和具有良好的散熱性。



1、通信：

RS232信號：TX RX  GND  (DTR  DSR  CTS  DCD 可定制) ___DB9孔

RS485信號：1組A  B 、 2組A  B 、 3組A  B

___帶螺絲接線端子

支持終端數：支持每組可連接10個RS485節點，;理論值三組共32節點

傳輸距離:理論值1.2km

RS485數據防碰撞保護控制：DCPC

串口保護：RS232端15KV ESD，RS485端瞬間電壓抑制TVS

工作溫度：0-55℃

存儲溫度：-20-75℃

工作濕度：5-95%RH

工作電源：9-30 VDC 300Ma

過流保護：當兩路信號短路時，會起到保護作用，但不能長期短路

電源功耗：180Ma@9V

尺寸（W×D×H）:102*64*25

外殼：噴砂鍍鋅，防氧化鋁型材

重量：250g

通過認證：CE FCC

保修：1期年
