簡述

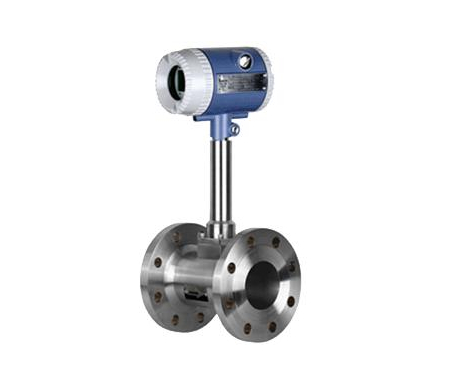

     過熱蒸汽流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
        f=St×V/d
        式中：
        f 渦街發生頻率（Hz）
        V 旋渦發生體兩側的平均流速（m/s）
        St 斯特哈羅爾系數（常數）
    這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便形成了一系列的交變電信號，經前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
產品名稱
過熱蒸汽流量計
儀表口徑
  15、20、25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力（Mpa）
  1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制）
精度等級
  液體：±1%
 氣體或蒸汽：±1.5%、±1%
量程比
  1:10；1:15；1:20
傳感器材質
  304不銹鋼、316（L）不銹鋼等
使用條件
  介質溫度：-40℃～+250℃、-40℃～+320℃
 環境溫度：-20℃～+60℃
 相對濕度：5%～95%
 大氣壓力：86Kpa～106 Kpa
信號輸出功能
  脈沖信號、4～20mA信號
通訊輸出功能
  RS485通訊輸出、HART協議等
工作電源
  外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等
 內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作
信號線接口
  基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5
防爆等級
  ExiaIICT5或ExdIIBT6
防護等級
  IP65或更高（可訂制）
