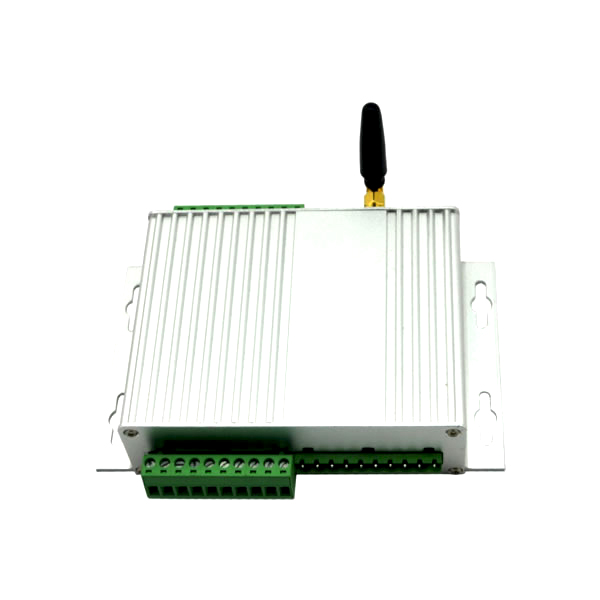

KB3100 GPRS RTU

1.產品介紹

KB3100 GPRS RTU（Remote Terminal Unit）是采用高可靠性處理器和工業級GPRS無線數據傳輸模塊，是嵌入式單片機技術、GPRS無線通信技術和工程測量與控制技術相結合，具有高可靠性、高穩定性、功能強大、應用廣泛等特點，集遙測、遙控、無線數傳通信于一體的新一代遠程控制終端。
KB3100 GPRS RTU 集成了模擬、數字信號采集，繼電器控制輸出和GPRS無線數據通信于一體，內置Modbus-RTU協議，可直接接入標準變送器輸出的模擬信號、電平信號、脈沖信號(定制)、干觸點，連接和控制各種Modbus-RTU協議的工業儀器儀表。
本產品針對電力系統自動化、工業監控、交通管理、氣象、環保、管網監控、金融、證券等行業部門的應用，考慮到各應用部門組網方面的需要，在網絡結構上實現虛擬數據專用網。適合中心對多點、點多分散的數據的遠程采集與控制。

2.產品特點

• 5路繼電器開關量輸出，控制器功率大，最大可控制輸出250V/5A的信號；
• 5路模擬量信號采集，4-20mA或0-5V，12位分辨率，速度100KHz；
•  2路開關量輸入，輸入電平可自定義；
• 2路開關量輸出，輸出電平可自定義；
• 采用工業級高性能CPU，功耗低，抗干擾能力強；
• 內置Modbus-RTU通訊協議；
• 采集、數傳、控制一體化，提升了系統可靠性，成本更低；
• 內嵌看門狗，不死機，掉線自動恢復；
• 配備多種接口資源：模擬量信號采集、開關量輸入與輸出、脈沖信號采集等；
• IP自動注冊機制，可實現多種服務模式，構建完整的超大規模無線應用系統；
• 既支持遠程GPRS/CDMA/SMS遠程通訊方式，也支持本地RS232/RS485通訊方式；
• 無線工作模式：短信報警方式或GPRS實時數據傳輸方式；
• 遠程修改短信息內容或GPRS參數；
• 報警信息直接發送至設定的手機；
• 板載工業級通信模塊，方便用戶選擇GSM、GPRS或CDMA方式組網；
• 遠程控制功能強大，直接通過監控中心控制現場設備；
• 提供用戶設置軟件，開放式接口，方便與組態軟件或其他控制軟件連接；

3.技術參數

供電電壓：12V
功耗：<3W
通訊方式：

• 串口RS232：300 ～ 115200bps
• 串口RS485: 300 ～ 115200bps
• GPRS 參數
• 頻段：GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHz

GPRS Multi-slot Class 12
GPRS Mobile Station Class B

• GPRS編碼：CS1 ～ CS4
• 輸出功率

Class 4 (2W) at GSM850MHz and EGSM900MHz
Class 1 (1W) at DCS1800MHz and PCS1900MHz

• 靈敏度

<-107 dBm (typ.) at GSM850 MHz <-107 dBm (typ.) at EGSM900 MHz <-107 dBm (typ.) at DCS1800MHz <-107 dBm (typ.) at PCS1900MHz

• 兼容標準AT指令（GSM07.05 and 07.07）
• 支持擴展指令
• 支持SMS、USSD、CSD
• TCP/IP協議
• 透明數據傳輸
• 支持IP地址或域名數據中心,支持專用APN
• SMS短信

模擬量采集參數：

• 5路模擬量采集
• 采集范圍
• 0 ～ 50mV
• 0 ～ 5V
• 4 ～ 20mA
• 轉換時間：
• 有濾波：2.16S/8通道；
• 無濾波：0.72S/8通道；

數字量參數：

• 5路繼電器開關量輸出：250V/5A
• 2路可自定義電平開關量輸出
• 2路可自定義電平開關量輸入

工作溫度范圍：-40℃ ～ 80℃

相對濕度：20% ～ 95%(無凝結)
