1.1 簡介

      KB3072 ZTU（Zigbee Data Terminal Unit）是采用高可靠性8051 CPU內核和IEEE 802.15.4  兼容無線收發器的加強型Zigbee 模塊，他具有傳輸距離遠、抗干擾能力強、組網靈活等優點。

      基于zigbee網絡的數據傳輸具有通信范圍廣、傳輸穩定、可靠、數據接力等特點，KB3072 ZTU 并組合我們現有產品（KB3030）在無人值守、遠程設備監控、遠程數據采集、遠程抄表以及遠程調度等領域得到了廣泛的應用。由于本產品是專為工業集成設計的，在使用的溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的工作穩定性，為您設備的數據通訊提供了高質量保證。

      本產品適合一點對多點、多點對一點、一點對多點、多點對多點的小數據的數據透明傳輸。廣泛應用在工業自動化、遠程抄表、工業監控、交通管理、氣象、環保、管網監控、金融、證券等行業。

1.2 產品特點

      標準工業級產品，EMC抗干擾設計，適應環境能力強；

      自主研發，采用經典的8051內核，成熟、穩定；

      產品自帶Watchdog，提供多種復位機制，可軟件控制，實現完美工業保障機制；

      工作頻率采用2.4GHz，傳輸穩定、可靠；

      先進而嚴格的數據通訊協議，自帶糾錯與加密。數據傳輸從不丟包；

      功能強大，支持三種節點類型：中心節點、中繼路由和終端；

      支持三種傳輸模式：廣播、主從、點對點；

       支持多種方式自動組網：合一點對多點、多點對一點、一點對多點、多點對多點，并且結合我公司現有其他產品可組建跨地域的龐大系統網絡；

       即插即用功能：配置好參數后，上電即可進行自組網，用戶只需要對接好串口即可實現控制中心和設備的雙向通信；

       遠程修改ZTU參數：本產品支持遠程修改參數，產品被安裝后，若需要調整相關參數，只需在控制端使用相關軟件對參數進行遠程配置即可；

       支持串口波特率： 2400bps~115200bps，支持7、8位數據位，一個停止位，奇校驗、偶校驗、無校驗；

       工作溫度范圍：-40℃~85℃在-40℃時通訊不受影響。

應用接口和體積

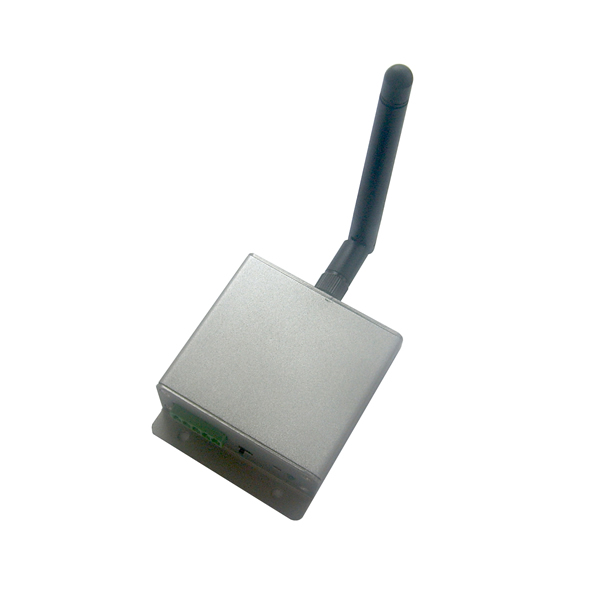

    本產品提供了三個硬件接口
    . 一個5孔的主接口接串口RS232/RS485/TTL（3.3V）/CMOS（3.3V），電源
    . 指示燈定義  紅色LED表示電源指示燈，連接電源正確則指示燈常亮；綠色LED 表示組網狀態指示燈，
      注冊網絡是慢閃，注冊成功后綠燈長亮
    . 一個SMA射頻接口   接天線
    .體積：71mm(L)*56mm(W)*26mm(H)
    .重量：160g(不含天線,數據線)

KB3072 ZTU技術參數

2.1 無線基本參數：

       頻段：  2400-2485M 2.4G ISM（分16個信道，用戶可以任意選擇）

       發射功率：21DBm

       峰值電流：240mA

       接收靈敏度：-97DBm

        內嵌z-stack協議棧

       空曠地面?zhèn)鬏斁嚯x：1.6公里

2.2 基本功能：

        內嵌z-stack 協議棧；

        功能強大，支持三種節點類型：中心節點、中繼路由和終端；

        支持三種傳輸模式：廣播、一點對多點、點對點；

        支持多種方式自動組網：合一點對多點、多點對一點、一點對多點、多點對多點，并且結合我公司現有其他產品可組建跨地域的龐大系統網絡；

         遠程修改ZTU參數：本產品支持遠程修改參數，產品被安裝后，若需要調整相關參數，只需在控制端使用相關軟件對參數進行遠程配置即可；

        支持串口波特率：2400bps~115200bps，支持7、8位數據位，一個停止位，奇校驗、偶校驗、無校驗；
