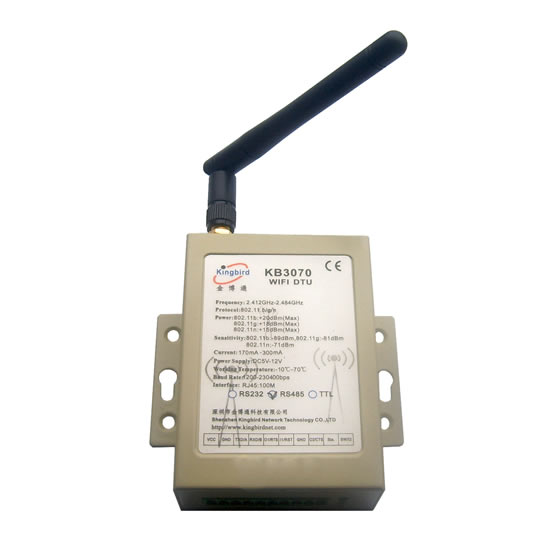

KB3070 Wifi DTU

1.1    簡介

KB3070 WIFI DTU（Data Terminal Unit）是采用高可靠性ARM7處理器和WIFI的無線數據傳輸終端。
基于Wifi數據傳輸具有高速、傳輸穩定、可靠等特點，KB3070 WIFI DTU 在無人值守、遠程設備監控、遠程數據采集、遠程抄表等領域得到了廣泛的應用。由于本產品是專為工業集成設計的，在使用的溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的工作穩定性，為您設備的數據通訊提供了高質量保證。
針對不同的行業用戶要求提供不同的定制終端，這就需結合行業特點進行硬件、軟件開發和系統集成。WIFI可連接無線局域網絡，進行INTERNET連接、數據傳輸?shù)葢?yīng)用。而KB3070 WIFI DTU(Data Terminal Unit)數據終端，是專門用于將串口數據通過WIFI無線網絡進行傳送的WIFI無線設備。
本產品針對電力系統自動化、工業監控、金融、證券等行業部門的應用。

1.2 產品特點

• 標準工業級產品，EMC抗干擾設計，適應環境能力強；
• 自主研發，帶有實時操作系統的嵌入式32位ARM7- CPU；
•  內嵌Watchdog芯片，提供多種復位機制，可軟件控制，實現完美工業保障機制；
• 支持多種方式自動組網；
• IP自動注冊機制，可實現多種服務模式，構建完整的超大規模無線應用系統；
• 功能強大的服務器軟件支持，服務器軟件應用多年，功能強大，成熟完善；
• 支持固定IP與動態域名解析、支持專用APN；

1.3    應用接口和體積

    KB3070提供了內置天線和外置天線選項以適用不同的客戶應用。
本產品提供了三個硬件接口
. 一個10孔的主接口   接串口RS232/RS485/TTL（5V）/CMOS（3.3V），電源
. 一個SMA射頻接口    接Wifi天線
. 一個RJ45            接網線
. 體積：82mm(L)*59mm(W)*25.2mm(H)
重量：160g(不含天線,數據線)

2  KB3070 WIFI DTU技術參數

2.1 WIFI參數：

標準：802.11.b/g/n
頻率范圍：2.412GHz～2.484GHz
發射功率：802.11b：+20dBm（Max）
802.11g：+18dBm（Max）
802.11n：+15dBm（Max）
靈敏度：802.11b：-89dBm
802.11g：-81dBm
802.11n：-71dBm
無線網絡類型：Station/AP模式
安全機制：WEP/WAP-PSK/WAP2-PSK/WAPI
加密類型：WEP64/WEP128/TKIP/AES
工作模式：透明傳輸/協議傳輸
串口命令：AT+命令結構
網絡協議：TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
最大TCP連接數：32

2.2 電氣參數

工作電壓            DC 5V～12V
工作電流：          170mA～300mA

2.3 環境參數

工作溫度            -10℃～70℃
存儲溫度            -40℃～85℃
相對濕度：          20%~ 95%（無凝結）
