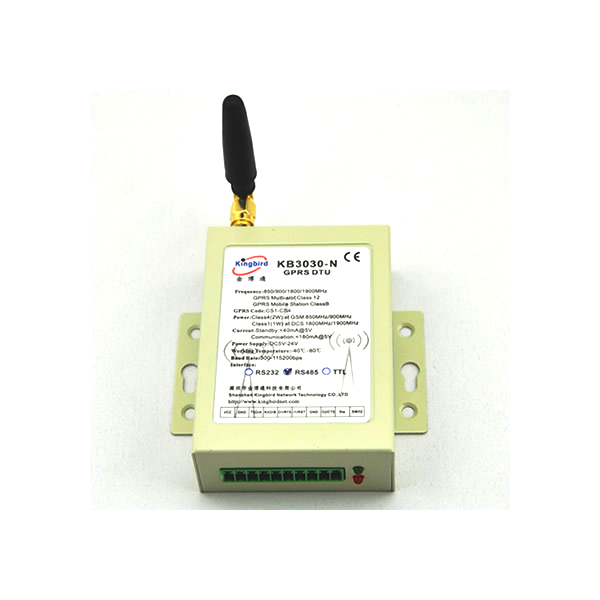

KB3030-N GPRS DTU

簡介

KB3030-N GPRS DTU（Data Terminal Unit）是采用高可靠性ARM7處理器和GPRS/SMS透明的無線數據傳輸終端。
基于公網的數據傳輸具有通信范圍廣、傳輸穩定、可靠等特點，KB3030-N GPRS DTU 在無人值守、遠程設備監控、遠程數據采集、遠程抄表以及遠程調度等領域得到了廣泛的應用。由于本產品是專為工業集成設計的，在使用的溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的工作穩定性，為您設備的數據通訊提供了高質量保證。
針對不同的行業用戶要求提供不同的定制這就需結合行業特點進行硬件、軟件開發和系統集成。GPRS移動數據網絡的信道可提供TCP/IP連接，可以用于INTERNET連接、數據傳輸?shù)葢?yīng)用。而KB3030-N GPRS DTU(Data Terminal Unit)數據終端單元，是專門用于將串口數據通過GPRS移動數據網絡進行傳送的GPRS無線設備。
本產品針對電力系統自動化、工業監控、交通管理、氣象、環保、管網監控、金融、證券等行業部門的應用，考慮到各應用部門組網方面的需要，在網絡結構上實現虛擬數據專用網。適合中心對多點、點多分散的中小數據量的傳輸。

產品特點

• 標準工業級產品，EMC抗干擾設計，適應環境能力強；
• 自主研發，帶有實時操作系統的嵌入式32位ARM7- CPU；
•  內嵌Watchdog芯片，提供多種復位機制，可軟件控制，實現完美工業保障機制；
• 工作頻率采用850/900/1800/1900MHz，四頻可適用于全球所有國家（包括南北美洲）；
• 先進而嚴格的數據通訊協議，自帶糾錯與加密。數據傳輸從不丟包，可傳輸100K以上的圖片以及Flash動畫文件,絕不會出現馬賽克現象；
• 功能強大，支持三種工作模式：DTU（系統默認），SMS MODEM和MODEM，DTU模式時為GPRS數據傳輸模式，可將用戶設備的串口數據（RS232/RS485或TTL）發送至互聯網中的服務器，在DTU模式時也可以接收SMS短信（發送短信時需要通過IO口切換到SMS）；SMS Modem工作模式時為短信傳輸終端模式，用戶可設置為A型（帶協議）與B型（透明）的短信傳輸；Modem模式使用時，兼容標準AT指令（GSM07.05 and 07.07），用戶可通過自己編寫AT指令集的軟件來完成所需要的功能；
• DTU與SMS MODEM模式的切換既可通過用戶配置軟件來配置，同時在使用過程中用戶設備也可通過IO口來靈活配置工作模式；Modem模式的配置必須在用戶上電時發送配置指令來進行配置；
• SMS Modem模式特點：
• 支持多種方式組網：SMS MODEM模式下， A型可以與B型組網， A型也可與A型的進行組網；
• 當工作在SMS MODEM模式下時，KB3030-N單包發送的數據量可達1024Bytes（包括A、B型工作模式），一般發短信的設備或手機每包只能發送140個字節；
• SMS MODEM工作模式下，收發數據格式支持：16進制（系統默認）、ASCII碼及UCS2碼，這三種數據格式由用戶在使用前，通過我公司配置軟件進行配置；
• 支持多種方式自動組網：可與串口-網絡轉換產品KB2000組網，KB3030-N也可與KB3030-N同類型產品組網（方便無互聯網條件下使用GPRS），可實現一對一，一對多組網；
• 即插即用功能：當與本公司KB2000或KB3030-N自身組網時，此時無需任何軟件硬件開發，即可構建大型SCADA系統；
• IP自動注冊機制，可實現多種服務模式，構建完整的超大規模無線應用系統；
• 遠程休眠與喚醒： 可使用指定號碼的手機拔打DTU號碼對DTU 進行休眠與喚醒，方便用戶在不使用DTU時使其休眠大大節省流量費；
• 遠程修改DTU參數：支持短信修改DTU參數，以及網絡修改DTU參數；
• IO開關量功能：具有兩路開關量輸入，兩路開關量輸出。可以通過gprs網絡或短信的方式來控制開關量輸入或查詢開關量輸入的狀態。可以遠程開啟報警和設置輸入報警方式：GPRS報警和SMS報警，且可設置報警狀態閥值（為低電平報警或高電平報警），此外用戶還可以自定義報警信息內容；
• 強大的通訊備用功能：若開啟了備用服務功能，主服務器與備用服務器的連接可以自動切換，一旦主服務器出現問題，自動連接到備用服務器；
• 功能強大的服務器軟件支持，服務器軟件應用多年，功能強大，成熟完善；
• 支持固定IP與動態域名解析、支持專用APN；
• 支持最多4個服務器同步的功能，若開啟GPRS服務器同步功能，KB3030-N可同時注冊4個服務器，并與之通信；
• 支持多達20個短信控制號碼；
• 工業級溫度范圍：工作溫度：-40℃-80℃，在-40℃時通訊不受影響。

  應用接口和體積
  本產品提供了三個硬件接口

• . 一個10孔的主接口 接串口RS232/RS485/TTL（5V）/CMOS（3.3V），電源
  . 一個SMA射頻接口 接天線
  . 一個內嵌式SIM 卡 接SIM 卡
  .體積：82mm(L)*59mm(W)*25mm(H)

  .重量：160g(不含天線,數據線)

  KB3030-N GPRS DTU技術參數

  GSM/GPRS：

  頻段： GSM850MHz/EGSM 900MHz/DCS1800MHz/PCS1900MHz
  GPRS Multi-slot Class 12
  GPRS Mobile Station Class B
  GPRS 編碼：CS1~CS4
  輸出功率：Class 4 (2W) at GSM850MHz and EGSM900MHz
  Class 1 (1W) at DCS1800MHz and PCS1900MHz
  靈敏度：<-107 dBm (typ.) at GSM850 MHz <-107 dBm (typ.) at EGSM900 MHz <-107 dBm (typ.) at DCS1800MHz <-107 dBm (typ.) at PCS1900MHz
  兼容標準AT指令（GSM07.05 and 07.07）
  支持?jǐn)U展指令
  支持SMS、USSD、CSD
  內嵌TCP/IP協議

  基本功能：

  內嵌TCP/IP協議
  內嵌標準AT指令（GSM07.05 and 07.07）
  支持?jǐn)U展指令
  支持SMS、USSD、CSD
  透明數據傳輸
  支持IP地址或域名數據中心,支持專用APN

  電氣參數

  工作電壓 DC 5V～16 (可根據客戶的特殊要求定制7-60V)
  功耗：
  待機：< 40mA@5V
  通信：<180mA@5V
  發射時峰值:1.5A@5V

  環境參數

  工作溫度 -40℃～80℃
  存儲溫度 -45℃～125℃
  相對濕度： 20%~ 95%（無凝結）
