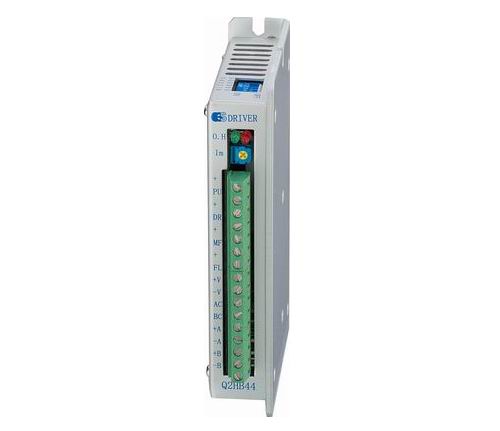

Q2HB44MA(B)為等角度恒力矩細分型驅動器，驅動電壓DC12-40V,適配6或8出線、電流在4A以下、外徑42-86mm的各種型號的二相混合式步進電機。該驅動器內部采用獨特的控制電路，用此電路可以使電機噪音減小，電機運行更平穩，電機的高速性能可提高30％以上，而驅動器的發熱可減少50％。廣泛運用于雕刻機、激光打標機等分辨率較高的小型數控設備上。
特點
● 高性能、低價格
● 設有12/8檔等角度恒力矩細分，最高200細分
● 采用獨特的控制電路
● 最高反應頻率可達200Kpps
● 步進脈沖停止超過100ms時，電機線圈自動減半
● 雙極恒流斬波方式
● 驅動電流從0.5A/相到4A/相連續可調
● 單電源輸入，電壓范圍：DC12-40V
功能設定示意圖
驅動器接線示意圖
工作電流設定示意圖
輸入信號波形時序圖
！注意
1、 千萬不要將電源接反，輸入電壓不要超過DC40V；
2、 輸入控制信號電平為5V，當高于5V時需要接限流電阻；
3、 驅動器溫度超過70度時過熱指示燈點亮，驅動器停止工作，直到驅動器溫度降到50度，驅動器自動恢復工作，出現過熱保護請加裝散熱器；
4、 此型號驅動器由于采用特殊的控制電路，故必須使用6出線或8出線電機。
Q2HB44MA細分設定表
|
細分?jǐn)?shù) |
1 |
2 |
4 |
5 |
8 |
10 |
20 |
25 |
40 |
50 |
100 |
200 |
200 |
200 |
200 |
200 |
|
D0 |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
ON |
OFF |
|
D1 |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
ON |
ON |
OFF |
OFF |
|
|
