Exynos 4412(POP封裝)開發板

Exynos4412開發板售價近期已下調，歡迎咨詢！




開發板軟件提供PDF格式原理圖、驅動程序源碼、全部芯片及外設datasheet、 CPU引腳定義、開發環境、使用手冊等。

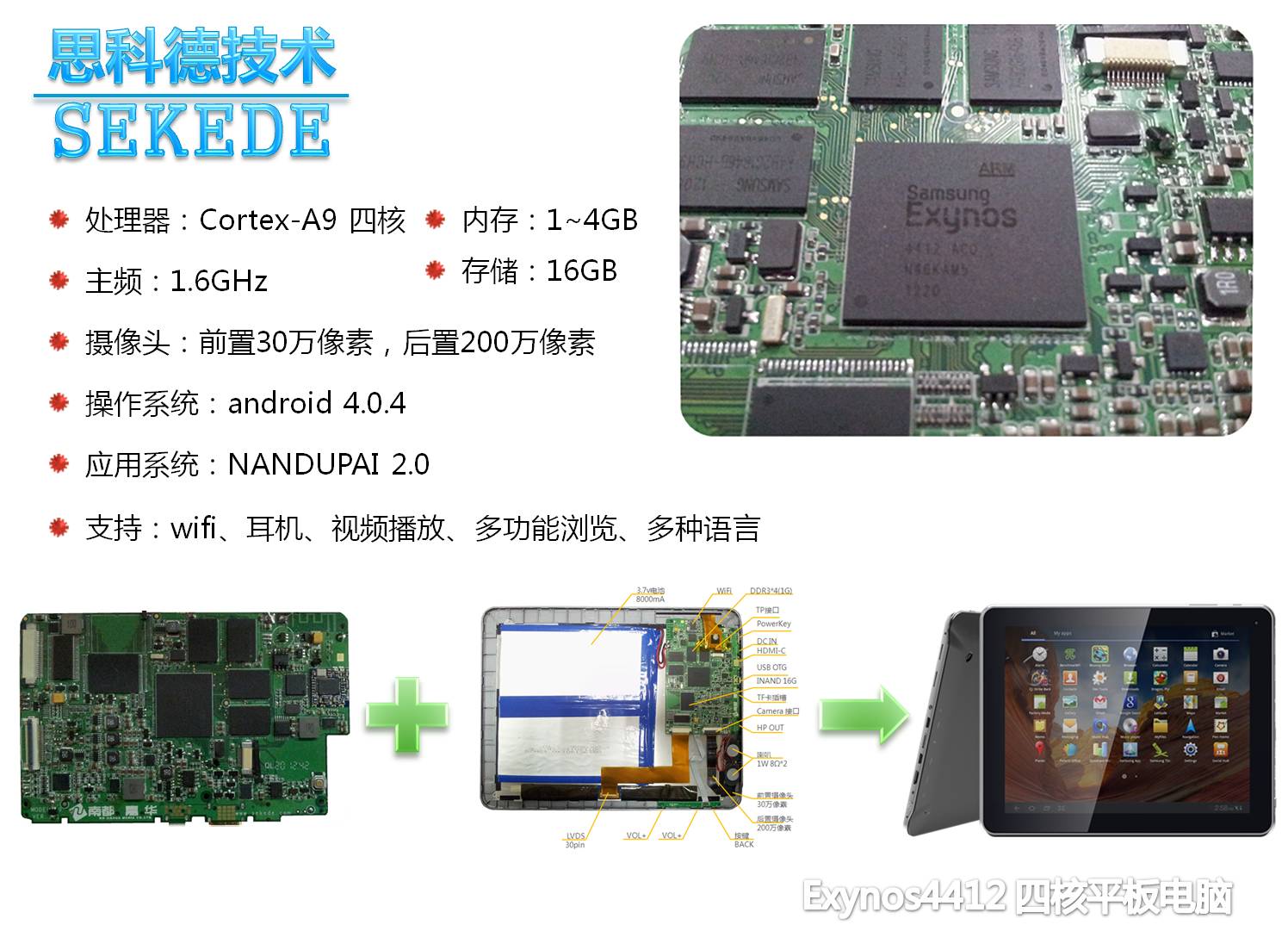

1.Exynos 4412(POP封裝)開發板展示









                                           ————————開發板整體外觀————————














                                           ————————核心板與底板圖————————















                                           ————————核心板正面————————











                                           ————————底板背面圖————————













2.CPU性能對比







型號	工藝	主頻架構	GPU	支持內存類型
S5PV210 單核	45 nm	0.8-1.2GHz ARM Cortex-A8	PowerVR SGX540 200 MHz	32-bit Dual-channel 200MHz LPDDR, LPDDR2,DDR2
Exynos4210 雙核	45 nm	1.2-1.4 GHz ARM Cortex-A9	ARM Mali-400 MP4 四核240 MHz	LPDDR2, DDR2 , DDR3
Exynos4212 雙核	32 nm HKMG	1.2-1.4 GHz ARM Cortex-A9	ARM Mali-400 MP4 四核400 MHz	LPDDR,LPDDR2, DDR2,DDR3
Exynos4412 四核	32 nm HKMG	1.4-1.6 GHz ARM Cortex-A9	ARM Mali-400 MP4 四核400 MHz	32-bit Dual-channel 400MHz LPDDR, LPDDR2,DDR2 or DDR3







3. 配置規格及性能參數







CPU處理器

Samsung Exynos 4412芯片，基于ARM Cortex-A9內核，ARMv7指令集

Samsung Exynos 4412為四核處理器

Exynos 4412主頻提升至1.6GHz，128/64位內部總線結構

32/32KB的數據/指令一級緩存，1024KB的二級緩存

可以實現2000DMIPS（每秒2億指令集）的高性能運算能力

Exynos 4412采用32nm低功率制程，運算能力和功耗比45nm的Exynos 4210提升25%和降低40%左右

GPU圖形芯片

內建高性能ARM Mali-400 MP 3D圖形引擎和2D圖形引擎

多邊形生成率為44M三角形/秒，像素填充率可達 1.6G像素/秒

支持DX9、SM3.0、OpenGL2.0等PC級別顯示技術

2D圖形加速，最大支持8000*8000分辨率圖片。

JPEG硬件編解碼，最大支持8192*8192分辨率圖片

支持全高清、多標準的視頻編碼，流暢播錄1080p視頻文件

內建MFC，支持MPEG-1/2/4、VC-1、H.263、H.264編解碼，支持?jǐn)?shù)字TV輸出

內存性能

存儲控制器支持LPDDR、LPDDR2、DDR2和DDR3類型的RAM

Flash支持NANDflash、NORflash、OneNand、iNAND等

支持RAM最大2GB

支持儲存空間最大32G

最大支持TF卡擴展儲存空間32G

硬件資源

CPU：Exynos 4412 POP封裝，帶三星S5M8767動態電源管理(PMU)芯片

內存：DDR3 1GB(整合到CPU封裝內)

內置存儲：INANAD 16G

NAND：NANDFLASH接口

顯示接口：LVDS（SN75LVDS83B）、VGA(THS8136PHP，符合VESA標準，兼容所有設備)

TV_IN/模擬攝像頭接口：RCA*2(TVP5151)，GPIO可控電源

背光控制芯片：RT8532

復位芯片：高可靠復位電路STM6503，有延時復位功能

一個TF卡接口

一個SD卡接口

單獨可充電RTC鋰電池

WIFI: RTL8188 802.11 b/g，GPIO可控電源

以太網: DM9000，支持10M/100M自適應網絡，GPIO可控電源

3G：支持外置USB 3G

音頻芯片：WM8960，3.5標準耳機接口(四段帶MIC功能)，支持帶MIC耳機，以及耳機HOOK 按鍵

喇叭：0.5W*2

攝像頭：GC2015 200萬像素，帶閃光燈功能，GPIO可控電源

手電筒功能：系統已集成相關應用

HSIC：USB4640，兩路USB_HOST輸出

USB-HUB芯片：FE1_1S（4路USB-HOST接口），GPIO可控電源

2.5硬盤接口：SATA（GL830）

TP接口:支持USB和I2C方式，GPIO可控電源

G-Sensor：MMA8452，12bit 高靈敏度三軸重力傳感器

板載震動馬達

電池接口：單節4.2V

電池充電控制芯片：BQ24030，支持USB、AC兩路電源輸入充電

系統按鍵：power、reset、vol+、vol-、home、back、menu

平板專用復位控制芯片STM6503，實現長按POWER鍵7秒，系統自動復位

HDMI接口：A型，HDMI1.4，支持3D輸出，1080P高清分辨率

串口：調試串口*1，通用串口*1

20針JTAG接口
