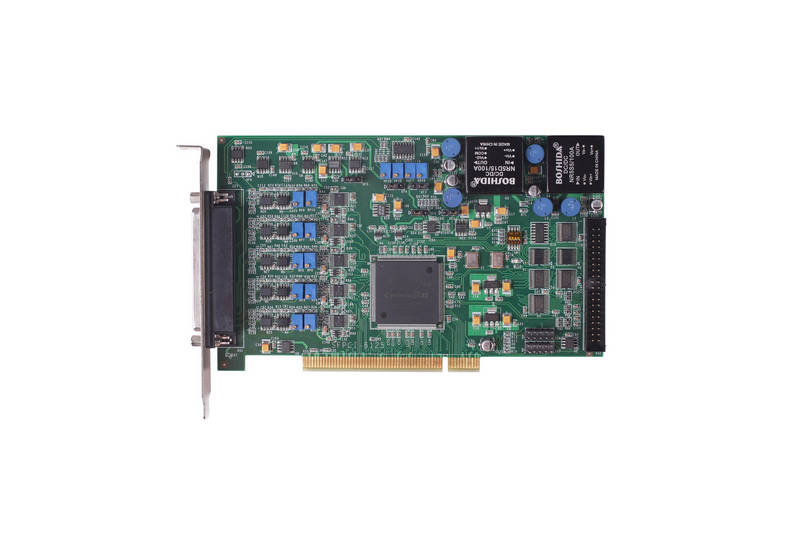

SFPCI-6125卡是基于PCI 總線的5通道同步1MHZ采樣頻率的多功能采集卡，可方便地應用于裝有PCI 總線插槽的微機，具有即插即用（PnP）功能。PC操作系統可選用目前流行的 Windows 系列、Unix等多種操作系統以及專業數據采集分析軟件LabVIEW  、LabWindows/CVI等環境。

SFPCI-6125多功能模入模出接口卡安裝使用方便，程序編制簡單。使用時只需將接口卡插入微機任一PCI總線插槽中。其模擬模入模出信號均由卡上的37芯D 型插座與外部信號源及設備連接。

模入部分：用戶可根據實際需要選擇單端或差分輸入方式。卡上FPGA芯片集成了PCI-CORE，并集成16K字節的先進先出存儲器（以下簡稱FIFO），具有DMA功能，便于采集系統在Windows等實時多任務操作系統下工作。本卡的AD觸發方式可以選用軟件觸發、定時器觸發、外部觸發、提前觸發和滯后觸發等觸發方式。系統通過DMA方式、中斷方式或查詢板上FIFO存儲狀態、AD轉換完成狀態，實現與板卡的通訊和數據交換。

模出部分：2路模出有多種輸出范圍選擇，加電輸出初始態，設置為加電自動輸出范圍下限電平。

數字量輸入輸出部分：有8路數字量輸入和16 路數字量輸出接口，采用40P扁平帶纜與外部設備連接。也可經轉換電纜從37芯D 型插座輸出。其中數字量輸出具有鎖存功能。16 路數字量輸出還具有加電自動清零功能。

定時/計數器部分：FPGA集成了2路32位字長的定時/計數通道，以及2MHz 的基準時鐘。2路定時/計數器通道共有方式0，方式2，方式3三種工作方式，類似于8254的工作方式，用戶可根據自己需求，靈活地組合成所需的功能。



2.1 模入部分（以下簡稱AD）

= AD通道數：5路、單端和差分方式；

= AD信號范圍： -5V～+5V；0V～+10V；

= AD轉換分辨率：14位

= AD轉換速度：1MHZ/每通道；

= AD觸發方式：軟件觸發；定時觸發；外部提前觸發；外部滯后觸發；

= AD通訊方式：AD轉換結束中斷、DMA中斷、程序查詢；

= AD轉換系統精度和非線性誤差：±2LSB；



2.2 模出部分（以下簡稱DA）

= DA通道數：2路

= DA范圍： 0～5V；0～10V；-5V～+5V；－10V～＋10V；

= DA轉換分辨率：12位

= DA轉換建立時間：   ≤ 10μS

= 2路DA加電輸出狀態：加電同時自動輸出下限電平



2.3 數字量輸入輸出部分（以下簡稱DI/DO）

= DI：8路；　

= DO：16路；

= 輸入輸出電平：TTL／CMOS電平兼容；



2.4 定時/計數器部分（以下簡稱T／C）

= 內部基準時鐘：2MHz，占空比50％

= 定時/計數通道：2個32位定時/計數通道



= +5V ≤ 700mA

= +15V ≤ 100mA

= -15V ≤ 100mA

工作溫度：-20℃～70℃

相對濕度：40％～80％

   存貯溫度：-55℃～+85℃



2.7 外型尺寸：( 不含檔板 )

    外型尺寸(不含檔板)：長×高＝170mm×104mm   ( 6.7英寸×4.1英寸)
