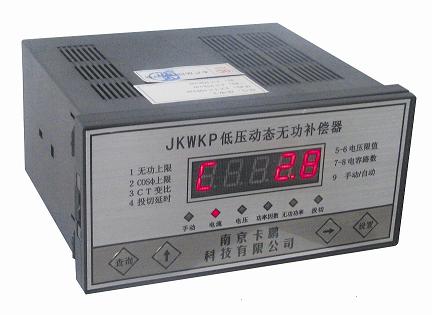

JKW-1（2）低壓無功補償控制器主要適用于工礦企業配電及低壓電網、電力變壓器的無功功率補償控制，也用于工廠電動機的無功就地補償。

低壓無功補償控制器通過電壓互感器，電流互感器變換輸入三相電壓、電流的幅值。通過同步采樣，得到三相電壓、電流的數字信號。計算出電壓、電流、功率因數、無功功率。

當電網在標準電壓220V±10%的范圍內波動時，能動態調節三相電網的功率因數和不平衡率。通過連續1分鐘計算電網功率因數，當三相無功都大于設定的無功上限時，投入一級電容。當某相無功小于設定的無功下限時，從電網切除一級電容。

當電網電壓高于242V時，進行過壓保護，不再投入電容。當電網電壓低于198V時，欠壓保護，切除所有電容。

工作條件：適用于三相交流50Hz，220V±10% ，電流0.1-5A。電流回路輸入阻抗＜0.1Ω。

控制參量：電壓，無功功率。

輸出回路：≤16（36）路， Y /△型電容可任意選定，每回路觸點容量 5V，10mA。

投切延時：40秒。先投先切，循環投切。缺相速切。

工作環境：溫度：-10~60度，濕度：20%~80%；周圍無可燃，易爆性氣體。

1、設置功能

按“設置”鍵，進入設置參數過程，通過按“ ” 加、按“ ”減修改參數。

面板顯示 1  20 ，設置投入電容上限（實際無功大于此值投入電容），出廠設置為20kVar。

面板顯示 2  95 ，設置功率因數上限（大于此值停止投入電容），默認0.95。

面板顯示 3 100 ，設置電流互感器變比，出廠設置為500：5。

面板顯示 4  21 ，投切電容延時，秒。

面板顯示 5 242 ，電壓上限。

面板顯示 6 198 ，電壓下限。

面板顯示 7   6 ，單相電容路數（對于純?nèi)�相補償，此參數為三相電容路數）。

面板顯示 8   7 ，三相電容路數（對于復合補償，其他為手/自動轉換）。

面板顯示 9   0 ，手動投切電容和自動投切電容的功能轉換。

設置設為“9___0”時為自動投切狀態。設為“9___1”時進入手動投切狀態。

再按一次“設置”鍵，如上一項設置為“9___0”。則進入正常顯示狀態，否則進入手動投切電容，按“ ”鍵投入或切除一級電容，按“ ”鍵移到下一級電容。在手動投切狀態，數碼管與LED燈配合指示對應電容投切狀態，第一個數碼管1~8表示1~8級電容的序號，數碼管2~5的三個 表示對應電容的投切狀態，其中上一排( )表示1~4；第二排( )表示5~8。LED燈亮1個表示1~8級電容的投切狀態，亮2個表示9~16級電容的投切狀態。

2、顯示功能

顯示方式：數碼LED指示/液晶LCD顯示，需定貨時指定。

控制器正常運行時，循環顯示三相電量參數或電容投入情況。輪流顯示以下內容。

按“查詢”鍵數碼管與LED燈配合顯示三相不同的參數。LED燈全滅，則顯示三相電壓諧波總量百分比。

    當手動燈亮，其中第一個數碼管指示2個8路電容的某一個，其余4個數碼管的三個 表示對應的電容投切狀態，如亮表示投入，排列方式與手動投切相同。顯示 ，指示第1-8級電容投切狀態。顯示 ，指示第9-16級電容投切狀態。如顯示 表示1、5級電容已投入，顯示 表示9、13級電容已投入。

   顯示功率因數時，負值為電流超前。

3、控制功能

控制器輸出接口為5V10mA,共+5V(低電平觸發)。





                                     152mm





                                                             76mm







                                 前面板開孔尺寸









                                                           75 x 151mm









                                   134mm

                 10mm

側面板尺寸
