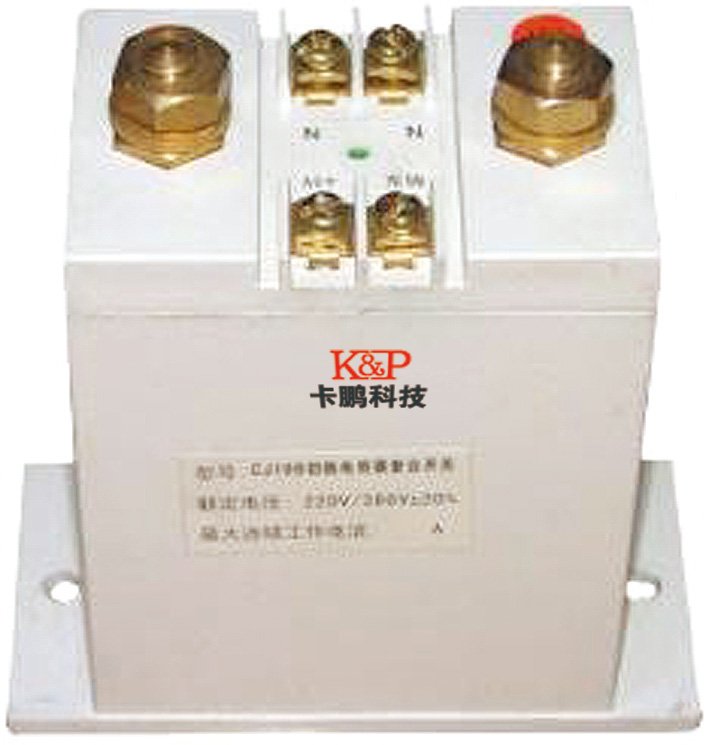

適用于交流50HZ低壓電網中，供低壓無功補償設備投入或切除并聯電容器之用。復合開關將交流接觸器和可控硅的優點結合在一起，投切電容器時保證電壓過零合閘和電流過零分閘。電容器投切時無涌流，不產生過電壓，觸點不燒結。運行中導通壓降很低，不發熱，不產生諧波。無需加裝鋁散熱器。

一、技術參數

工作電壓  ：220V±10%，380±10%

額定電流  ：40A， (RMS)

耐壓等級  ：1600V

工作溫度  ：-25～55℃

相對濕度  ：5%～95%，無凝露

安裝場所  ：無火災、爆炸、水淹、強化學腐蝕氣體等場所。



二、產品特性

電壓過零投入，電流過零切斷。

開關接通后低功耗，不用外加散熱片和風扇。

輸入信號與開關回路光電隔離。

內置控制電源，無需外配電源；接通后遇突然停電時，自動跳閘斷開。

具有開關狀態指示燈，電容接通時，指示燈亮。

抗干擾能力強，高EMC保護措施。



三、外型尺寸  ： 103×52×110mm

四、底板安裝圖：

    五、接線方式和安裝圖：

        Y型分相補償                △型三相補償



注意事項：1.開關的輸入，輸出嚴禁接反；2.輸入輸出端子上的連接線壓接緊密，不得松動3.注意開關的適當容量
