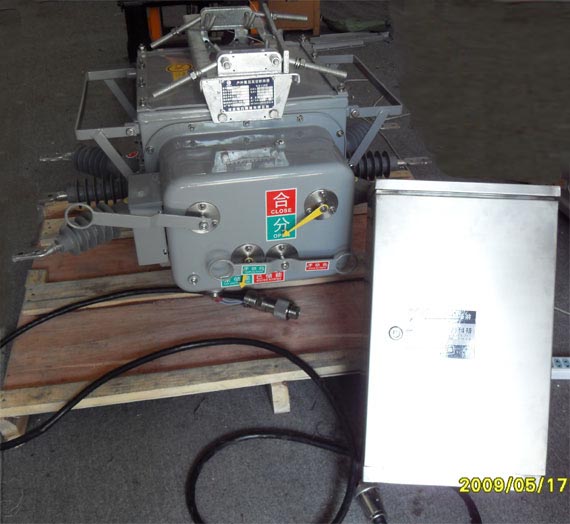

＂ZW20-12＂ZW20-12＂ZW20-12型真空斷路器本體,故障檢測控制器及外置電壓互感器三大部分組成
三者通過航空插座及戶外密封控制電纜進行電氣連接，具有故障檢測功能,保護控制功能及通訊功能能可靠判斷,檢測界內與界外毫安級零序電流及相間短路故障電流,實現自動切除單相接地故障和相間短路故障本體開關是真空方式滅弧并且采用SF6氣體絕緣,箱體參考了日本東芝公司的氣體密封,防爆,絕緣結構技術整體密封性能優良,內部充入的SF6氣體不泄漏,不受外界環境影響,其彈簧操動機構進行了小型化及性能優化設計,動作可靠性比國內傳統的彈簧機構有顯著提高主回路的軸與套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小，溫升低。產品性能可靠是一種真正的免維護產品。

使用環境條件
1、 周圍空氣溫度：-40℃~+40℃；日溫差：日溫變化不大于25℃； 根據SF6氣體物質性質，當環境溫度在-40℃時，如箱體內部氣壓為0.05Mpa，此時SF6仍為氣態，保證產品正常工作。(當環境溫度-40℃，表壓為0.05Mpa時，SF6液化點為-55℃；零表壓，SF6液化點不會超過-60℃)。
2、 風速不大于35m/s；
3、 無易燃、baozha危險、強烈化學腐蝕物(如各種酸、堿或濃煙等)和劇烈振動的場所。
4、 海拔：≤1000m；
5、 覆蓋厚度：10mm；
6、 空氣污穢程度：IV級；
7、 地震烈度：≤7度；
8、 電網中性點接地方式：中性點不接地、中性點經消弧線圈接地、中性點經低電阻接地。

ZW20-12/630-20
ZW20-12/1000-20
ZW20-12/1250-25

ZW20真空斷路器，分界開關，
ZW20-12F/630戶外智能分界真空開關(帶看門狗)
ZW20-12F/630-20是一款設計緊湊，占用面積小，絕緣能力強，操作方便，可配用遙控器保護電路設施。
