產品詳細描述一、功能綜述

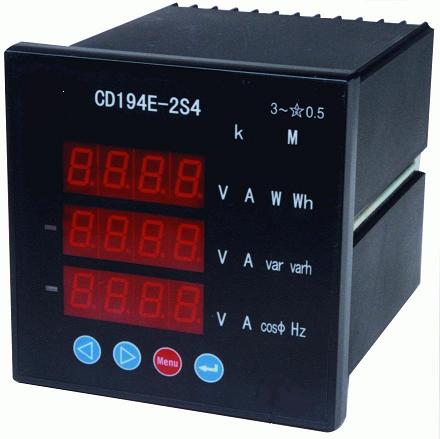

CD194－2S4型多功能電量監測儀表是在消化國外進口同類產品的技術基礎上，根據我國對電力設備的運行和計算機智能化監控要求而設計的，該產品集電流表、電壓表、功率表、電度表為一體的綜合電量監測儀表，RS485通訊接口將該儀表聯接到監測中心的計算機網絡，是適合我國工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。
CD194－2S4專用于50/60Hz供電系統電量參數的綜合采集；可測量并顯示三相電壓、三相電流、有功功率、無功功率、功率因數，有功電能（累積）、無功電能（累積）和頻率，電能量數值僅作為企業內部二級計量考核、核算用，不作計價計量、付費使用。

二、主要技術指標
1、接線方式：3P3L（三相三線）或3P4L（三相四線）
2、信號輸入
電流：額定輸入電流AC：1A、5A
電壓：額定輸入電壓AC：100V、220V、380V
允許過量程：瞬時：電流10倍/5秒，電壓2倍/1秒；持續：1. 2倍
3、串行通訊：RS485串行接口，ModBus協議、RTU格式，通訊波特率4800、9600可選
4、電量測量范圍與精度
電流： 0～5 A                  0.5 ％
電壓： 0～450 V             0.5 ％
有功功率：0～9999.999999 MW       0.5 ％
無功功率：0～9999.999999 Mvar     0.5 ％
功率因數：0～1.000        0.5 ％
頻率：45～60Hz                     ±0.1Hｚ
有功電能（以電度累積和顯示）：0～99999999.99 kWh          1.0 ％
無功電能（以電度累積和顯示）：0～99999999.99 kvarh        1.0 ％
5、絕緣強度：                IEC 60255-5  2KVrms-1min
6、環境承受能力：    工作  IEC 60068-1和2     　0℃～+55℃
        儲存  IEC 60068-1和2     -25℃～+70℃
  濕熱  IEC 60068-1-3       　93%RH 40℃
7、使用場合：無腐蝕性氣體及金屬粉塵，海拔高度< 3000 m
8、工作電源及功耗：       AC ( 85～265)V或DC ( 100～275)V     8VA





三、顯示與按鍵操作說明
3.1、按住    鍵持續2秒，本儀表自動進入設定狀態，每按一下，自動進入下一項參數整定，若退出設定，按住     鍵持續2秒即可；在設定狀態，每按一下     鍵，整定值循環增加，按住不放，整定值快速循環增加，每按一下     鍵，整定值循環減小，按住不放，整定值快速循環減小。
       按住     鍵和     鍵的組合方式實現整定電能值!(詳細見電能初始值設定頁)
3.2、本儀表上電初始化顯示第一項，通過　　鍵查看其它項測量數據，若參數整定項中“循環顯示方式”開啟時，測量數據會通過面板循環切換顯示，此時　　鍵查看方式無效！
3.3、a、線路接線方式為三相四線的情況下，按一下     鍵實現顯示線電壓與相電壓之間的切換，如當前顯示的A相電壓是220V，按一下     鍵后顯示線電壓為381.0V；
b、線路接線方式為三相三線的情況下，顯示的為線電壓。
