1、概述

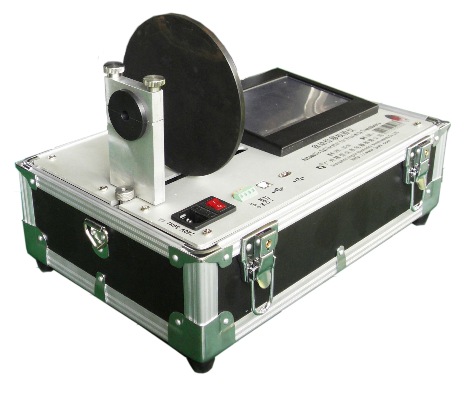

DX-04自動位移校驗儀是由精密控制、測量、液晶顯示與精密機械等模塊構成的位移校驗裝置，適用于電渦流位移傳感器靜態位移特性校驗，也可對由電渦流位移傳感器所組成的各種位移測試儀表、位移監控系統及數據采集系統的靜態位移特性進行校驗。
DX-04自動位移校驗儀結構設計緊湊、精度較高、性能穩定，是電渦流位移傳感器及配套監測系統校驗的理想工具。尤其是其便攜式設計使得用戶在現場即可對傳感器及配套監測系統進行校驗，給使用者帶來極大的方便。

2、功能特點
1、專門用于校驗電渦流位移傳感器靜態特性，智能全自動。
2、可數字設定校驗范圍和每點間距。
3、提供被校傳感器±3V到±24V可設的帶保護電源。
4、能夠自動計算電渦流位移傳感器的輸出特性，判斷傳感器誤差。
5、可通過USB接口與上位計算機通訊，配套上位機Windows系統界面軟件，對數據、曲線等進行保存打印；可列表查看校驗數據，自動繪制傳感器輸出特性曲線、靈敏度誤差曲線；可以將測試的數據保存在設備內部或上傳送至計算機，通過上位機能完成下位機所能完成的所有功能。

3、主要技術指標
1.電源：220V±10%，50/60Hz，功耗≤10W；
2.人機界面：7.0英寸工業級彩色液晶觸摸屏
3.通訊端口：USB
4.位移標準：分辨力1μm，0～25mm準確度可達±5μm
5.位移測量：高精度光柵尺，量程100mm，分辨率1μm，誤差小于±3μm
6.電壓測量：范圍-24V～+24V，測量準確度0.05%FS
7.電流測量：范圍0～24mA，測量準確度0.05%FS
8.外供被校傳感器電源：±3V到±24V可設，帶輸出短路保護,最大輸出電流不小于100mA
9.試件盤材料：40CrMo鋼(等同于AISI4140鋼)
10.內置2G電子硬盤，可以掉電保存大于10萬組校驗數據
11.外尺寸：410*280*276mm（長*寬*高）
12.重量：約12 Kg
13.工作環境：溫度：10℃～40℃；濕度：≤85%。
