適用范圍：
· 主要應用于綜合控制柜內硬盤錄像機、視頻切割器等控制設備的集中防護。
· 可保護各種視頻傳輸設備免受來自信號傳輸線的感應雷擊和電涌電壓帶來的危害，對相同工作電壓下的RF傳輸同樣適用；
性能特點：

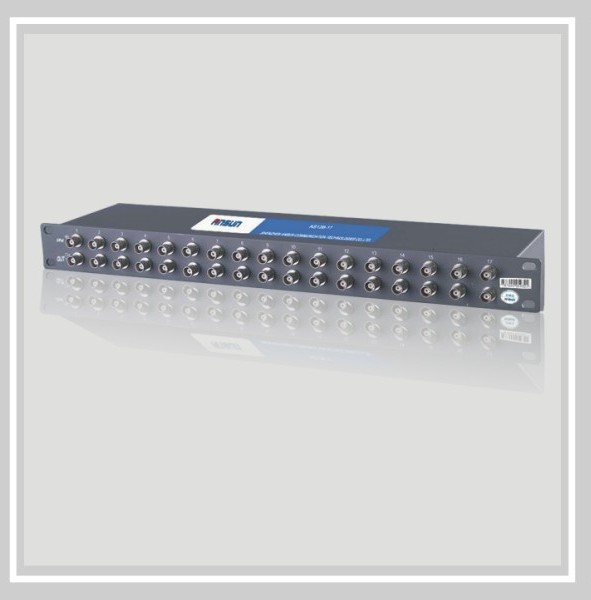

· 集成多路視頻信號防雷箱為標準19英寸安裝，17路設計，以備有一路出現故障時快速更換；
· 采用多級保護電路，殘壓水平低
·插損小，響應時間快；
· 限制電壓精確，通流容量大；
· PCB采用微帶設計，結構嚴謹；
· 性能穩定，工作可靠；
· 安裝、使用方便，無須維護。
技術參數：
|
型號 |
AS12B-17 |
|
標稱工作電壓Un |
12 |
|
標稱放電電流In |
3kA |
|
最大放電電流Imax |
5kA |
|
保護水平Up（8/20μs In） |
≤25V |
|
響應時間 |
1ns |
|
適應傳輸速率 |
100Mbps |
|
插入損耗 |
≤0.5dB |
|
接頭形式 |
BNC |
|
保護路數 |
17 |
|
防護等級 |
IP20 |
|
安裝模式 |
19英寸機箱機架式 |
|
工作環境 |
環境溫度：－40℃～＋85℃； 相對濕度：≤95%（25℃）；海拔≤3km |
|
注：產品規格可能不定期更新，請咨詢安普迅公司了解詳情。 |
安裝、接線：
·
防雷器串聯在被保護設備（硬盤錄像機）與信號通道之間；
· 防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連并緊靠被保護設備安裝，不能接反；
· 把防雷器的接地線與防雷系統接地排可靠連接，接線越短越好，最長不能超過1m。
