超長檢測距離且易于對準
高分辨率的MYD系列測量光幕具有3.5m的檢測距離，易于對準。

用于高精度的檢測和測量

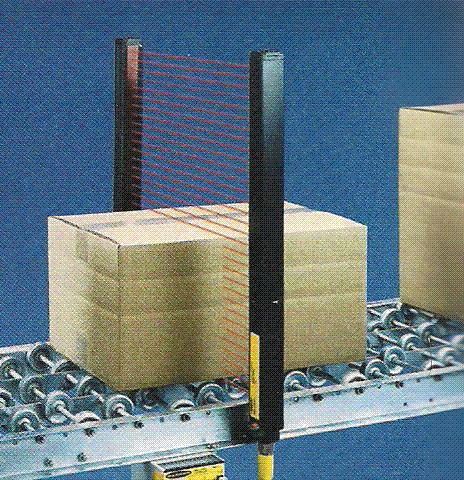

高精度的MYD系列測量光幕適用于高精度的檢測和測量。包括在線檢測、精度糾偏、孔洞檢測和以上類似的檢測和測量。每套系統包括一對高分辨率光幕、和兩條電纜。

檢測距離：MYD□□A2系列：0-500mm；
　　　　  MYD□□A5系列：0-500mm；
　　　　  MYD□□10系列：0-3500mm；
　　　　  MYD□□20系列：0-3500mm或0-10000mm；
　　　　  MYD□□40系列：0-3500mm或0-10000mm；
光幕高度：70mm到2660mm；
光軸間距：2.5mm、 5mm、 10mm、 20mm、 40mm五種；
最小被測物尺寸：2.5mm、5mm、10mm、20mm、40mm；
控制器輸出：開關量輸出：1NPN；
　　　　　　具備模擬量信號輸出：4～20mA或1～5VDC；
　　　　　　具備RS485通訊功能，采用標準MODBUS協議與上位機可構成數據采集系統；
工作電源：24VDC ；
功耗：<15W；
適用溫度：-10oC ～50oC；
環境濕度：RH≤85%（20oC）；
響應時間：<20ms；
絕緣電阻：>100MΩ；
介電強度：AC1500V/60s；
抗光干擾：10000Lux(入射角≥5o)；



光軸間距2.5mm (單位：mm)				光軸間距5mm (單位：mm)
型號規格	測量高度	光束數量		型號規格	測量高度	光束數量
MYD32A2	80	32		MYD32A5	160	32
MYD64A2	160	64		MYD64A5	320	64
MYD96A2	240	96		MYD96A5	480	96
MYD128A2	320	128		MYD128A5	640	128
MYD160A2	400	160		MYD160A5	800	160
MYD192A2	480	192		MYD192A5	960	192
MYD224A2	560	224		MYD224A5	1120	224
MYD256A2	640	256		MYD256A5	1280	256
MYD288A2	720	288		MYD288A5	1440	288
MYD320A2	800	320		MYD320A5	1600	320
MYD384A2	960	352		MYD352A5	1760	352
MYD448A2	1120	384		MYD416A5	2080	384
MYD512A2	1280	416		MYD480A5	2400	416
MYD576A2	1440	448



光軸間距10mm (單位：mm)				光軸間距20mm (單位：mm)				光軸間距40mm (單位：mm)
型號規格	測量高度	光束數量		型號規格	測量高度	光束數量		型號規格	測量高度	光束數量
MYD0810	80	8		MYD0820	160	8		MYD0840	320	8
MYD1610	160	16		MYD1220	240	12		MYD1240	480	12
MYD2410	240	24		MYD1620	320	16		MYD1640	640	16
MYD3210	320	32		MYD2020	400	20		MYD2040	800	20
MYD4010	400	40		MYD2420	480	24		MYD2440	960	24
MYD4810	480	48		MYD2820	560	28		MYD2840	1120	28
MYD5610	560	56		MYD3220	640	32		MYD3240	1280	32
MYD6410	640	64		MYD3620	720	36		MYD3640	1440	36
MYD7210	720	72		MYD4020	800	40		MYD4040	1600	40
MYD8810	880	80		MYD4820	960	48		MYD4840	1920	48
MYD10410	1040	88		MYD5620	1120	56		MYD5640	2240	56
MYD12010	1200	96		MYD6420	1280	64
MYD13610	1360	104		MYD7220	1440	72
MYD15210	1520	112		MYD8820	1760	88
MYD16810	1680	120		MYD10420	2080	104
MYD18410	1840	128		MYD12020	2400	120
MYD20010	2000	136
MYD21610	2160	144
MYD23210	2320	152
