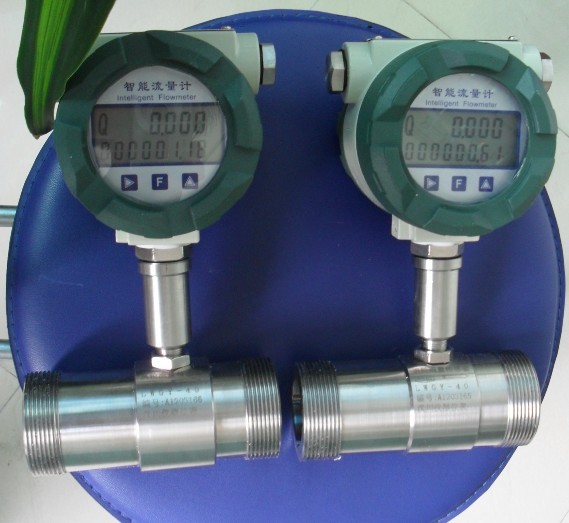

LWQ渦輪流量計、LWQ-25、DN25法蘭連接、DN25螺紋連接、帶現場顯示、LWQ-40、LWQ-50、LWQ-65、LWQ-80、LWQ-100、LWQ-150、LWQ-200、LWQ-250、LWQ-300 LWQ型氣體渦輪流量傳感器是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
（廣州赫蒂能源設備有限公司/孔18027376184/020-32375836）
·優質合金渦輪，具有更高的穩流和耐腐蝕作用
·進口優質專用軸承，使用壽命長
·計量室與通氣室隔絕，保證了儀表的安全性
·流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可
達0.6m3/h
·儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
基本參數：表1
| 儀表口徑及連接方式 |
25、40、50、80、100、150、200、250采用法蘭連接 |
| 25、40可采用螺紋連接 |
| 精度等級 |
±1.5%R、±1%R |
| 量程比 |
1:10；1:20；1:30 |
| 儀表材質 |
表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；轉換器：鑄鋁 |
| 被測介質溫度（℃） |
-30℃～+80℃ |
| 環境條件 |
介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
| 輸出信號 |
三線制脈沖頻率信號，低電平≤0.8V 高電平≥8V |
| 供電電源 |
+12VDC 、+24VDC（可選） |
| 信號傳輸線 |
STVPV3×0.3 |
| 傳輸距離 |
≤1000m |
| 信號線接口 |
內螺紋M20×1.5 |
| 防爆等級 |
ExdIIBT6 |
| 防護等級 |
IP65 |
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接
(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接 |
| 精度等級 |
±1%R、±0.5%R、±0.2%R(需特制) |
| 量程比 |
1:10:1:15:1:20 |
| 儀表材質 |
304不銹鋼、316(L)不銹鋼等 |
| 被測介質溫度(℃) |
-20～+120℃ |
| 環境條件 |
溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
| 輸出信號 |
傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V
變送器：兩線制4 ~ 20mADC電流信號 |
供電電源 |
傳感器：+12VDC 、+24VDC(可選)
變送器：+24VDC
現場顯示型：儀表自帶3.2V鋰電池或+24VDC外供電 |
| 信號傳輸線 |
STVPV3×0.3(三線制)，2×0.3(二線制) |
| 傳輸距離 |
≤1000m |
| 信號線接口 |
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 |
基本型：非防爆產品；防爆型：ExdIIBT6 |
| 防護等級 |
IP65 |
儀表口徑
(mm) |
正常流量范圍
(m3/h) |
擴展流量范圍
(m3/h) |
常規連接方式
與耐壓等級 |
特制耐壓等級(MPa)
(帶徑法蘭連接方式) |
| DN 4 |
0.04～0.25 |
0.04～0.4 |
螺紋連接/6.3MPa |
10、16、25 |
| DN 6 |
0.1～0.6 |
0.06～0.6 |
螺紋連接/6.3MPa |
10、16、25 |
| DN 10 |
0.2～1.2 |
0.15～1.5 |
螺紋連接/6.3MPa |
10、16、25 |
| DN 15 |
0.6～6 |
0.4～8 |
螺紋連接/6.3MPa |
4.0、6.3、12、16、25 |
| DN 20 |
0.8～8 |
0.45～9 |
螺紋連接/6.3MPa |
4.0、6.3、12、16、25 |
| 法蘭連接 |
| DN 25 |
1～10 |
0.5～10 |
螺紋連接/6.3MPa |
4.0、6.3、12、16、25 |
| 法蘭連接/2.5MPa |
| DN 32 |
1.5～15 |
0.8～15 |
螺紋連接/6.3MPa |
4.0、6.3、12、16、25 |
| 法蘭連接/2.5MPa |
| DN 40 |
2～20 |
1～20 |
螺紋連接/6.3MPa |
4.0、6.3、12、16、25 |
| 法蘭連接/2.5MPa |
| DN 50 |
4～40 |
2～40 |
法蘭連接/2.5MPa |
4.0、6.3、12、16、25 |
| DN 65 |
7～70 |
4～70 |
法蘭連接/2.5MPa |
4.0、6.3、12、16、25 |
| DN 80 |
10～100 |
5～100 |
法蘭連接/2.5MPa |
4.0、6.3、12、16、25 |
| DN 100 |
20～200 |
10～200 |
法蘭連接/2.5MPa |
4.0、6.3、12、16、25 |
| DN 125 |
25～250 |
13～250 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、12、16 |
| DN 150 |
30～300 |
15～300 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、12、16 |
| DN 200 |
80～800 |
40～800 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、12、16 |
1、 儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥20dn，下游直管段應≥5dn(dn為管道內徑)。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道(如圖四)；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書"。
液體渦輪流量計采用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
液體渦輪流量計廣泛應用于石油、有機液體、無機液、液化氣、天然氣和低溫流體等。 |
