創科圖像定位軟件是創科公司在CKVision視覺軟件包的基礎上二次開發的一款軟件,具有高精度、高速度、高穩定性，可同時返回多個位置點坐標。在自動化設備中有著廣泛的應用，打靶機、沖孔機、點膠機、印刷機、貼片機、LED焊線機、LED固晶機、激光打標機、飛針測試機等等。

定位方法：



創科圖像定位軟件定位的方法很多，有直接找拐角點法、幾何模板匹配法、灰度模板匹配法、自動找圓中心法、Blob分析自動定位法



定位原理：

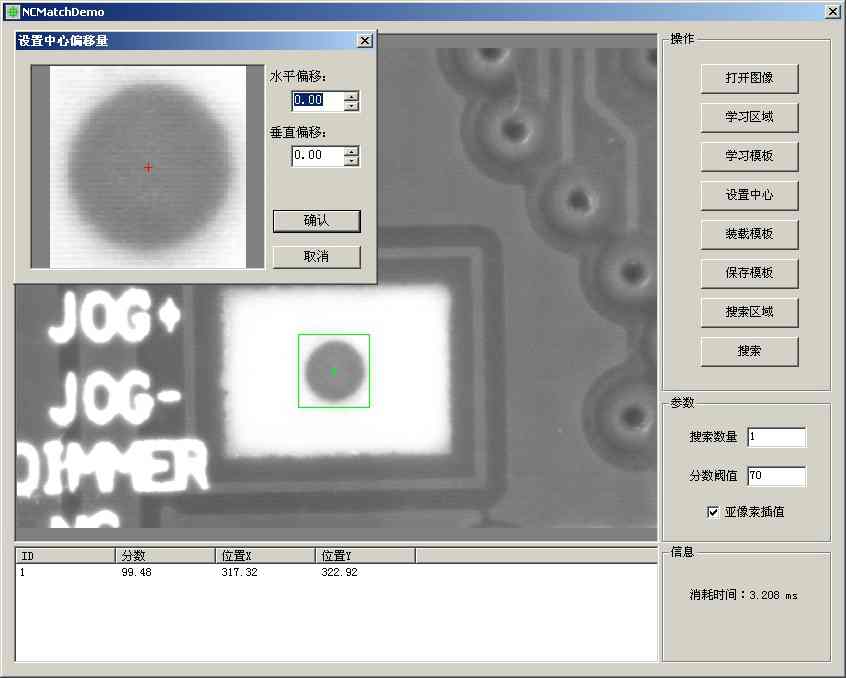

以幾何模板匹配法為例，首先產品傳到相機視野范圍底下，通過相機采集圖片傳到電腦再傳到我們的識別軟件，后我們的識別軟件通過搜索圖片上產品標志點來輸出坐標位置，因?yàn)橄鄼C(jī)是固定的，而產品每次停在相機底下的位置可能不一樣，所以我們可以通過圖片上產品標志點的坐標位置不一樣而得到誤差值，把這個值通過相應的方法轉換成脈沖值就可以通過馬達調整到指定位置而達到自動定位的效果



性能特點：



&支持多種格式的信號輸入模式，USB數字相機、1394數字相機、模擬相機、網絡相機



&自動檢測出目標的位置



&可檢測各種形狀的目標



&定位精度高、定位速度快





軟件支持：



windows 98 、Windows2K 、WindowsXP



硬件支持：



CCD：支持30萬~120萬像素



鏡頭：8mm\25mm\50mm



電腦：商用電腦\工控機



光源：紅色



應用領域：PCB、電子設備、半導體、激光設備等領域。
