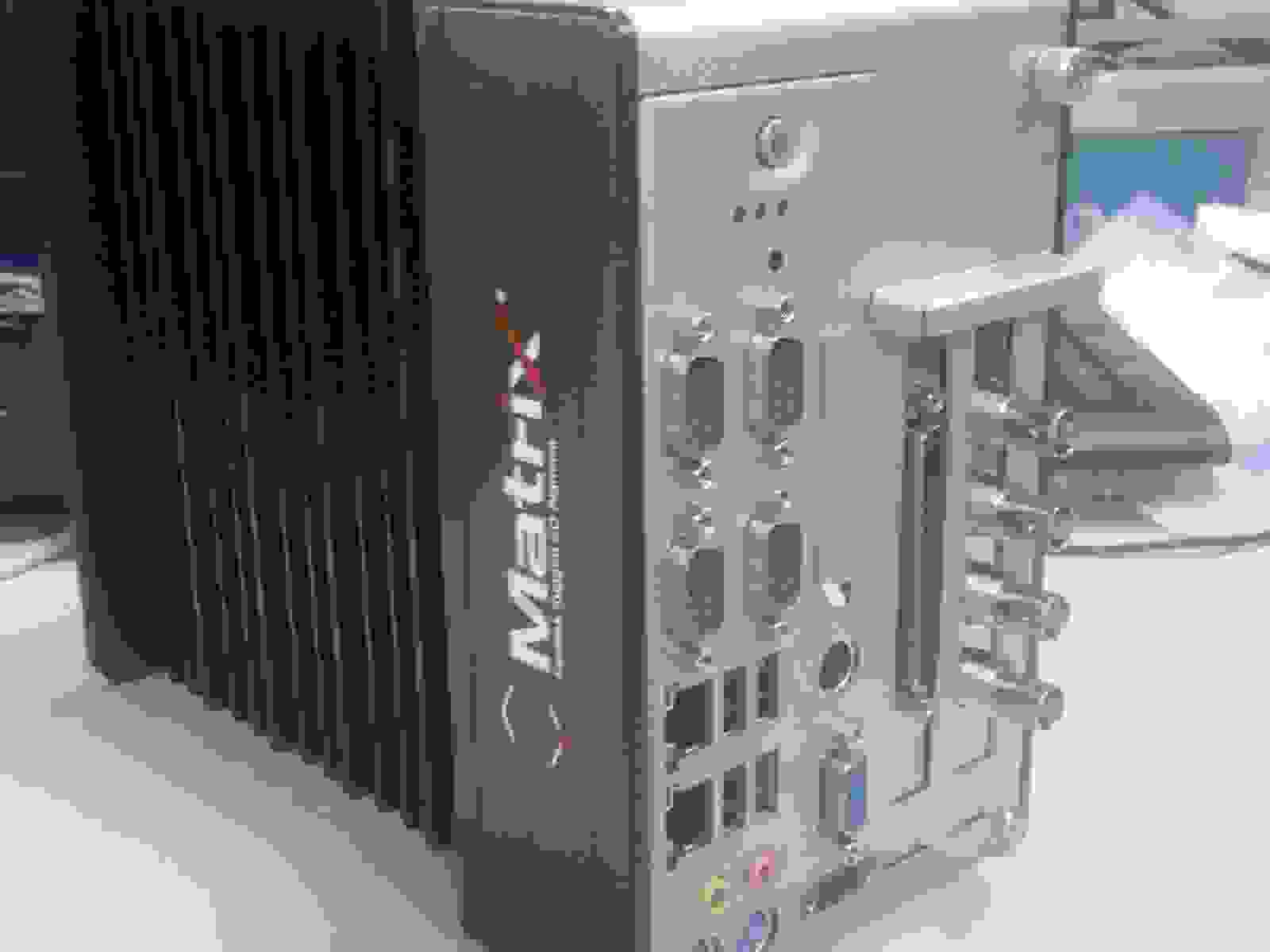

通用嵌入式視覺系統CK-ty500為創科公司最新研發的一款多功能最簡單易用的機器視覺系統。
一、系統特點：
1. 系統強大的記憶和組合功能，所以其可以應用于任何行業使用
2. 系統使用的底層開發包是為創科公司最新研發的CkVision5.0，使用起來相當靈活，視覺功能更加穩定。（CkVision5.0集成BLOB分析，對象計數、幾何匹配、灰度匹配、彩色匹配、字符識別、條碼識別、測量圓、自動找圓、卡尺工具、間距測量、顏色識別、圖像基本運算（二值化、比例變換、開運算、閉運算、膨脹、腐蝕、濾波、邊緣檢測）、幾何運算、圖像合并、圖像旋轉、輪廓提取等功能。另外還可根據客戶要求特殊定制。）
3. 該系統支持兩路PCI功能，所以可以支技最大96入96出的IO卡或是八軸運動控制卡。
4. 該系統支持任何相機。包括按照接口類型為模擬相機、USB相機、1394相機、千兆網相機，按像素為30萬像素、130萬像素、200萬像素、300萬像素、500萬像、800萬像素、1000萬像素，按CCD掃描方式為面陣相機、線陣相機。按輸出色彩為彩色相機、單色相機，按輸出信號速度為普通相機、高速相機。
5. 該系統最多可以支持四個相機。模擬相機可以支持五個。
6. 該系統采用無風扇設計，使用環境可以更加惡劣、更加穩定。
二、產品規格
項目 規格
額定電壓 24V DC
電壓允許范圍 9～36V DC（包括脈動）
額定消耗電流 1.5A以下（2攝像機型）/2.0A以下（攝像機型）
使用環境溫度 2攝像機型：0～+45°（應無結冰、凝露）
4攝像機型:0～+45°（應無結冰、凝露）
保護環境溫度 ‘-10～+60℃（應無結冰、凝露）
使用環境溫度 ‘-20～+60℃（應無結冰、凝露）
保存環境溫度 ‘-10～+60℃（應無結冰、凝露）
耐干擾性 1000V脈寬50ns/1μs（依據干擾摸擬法）
耐振動 10～55Hz1掃描/1分鐘 復振幅0.75㎜ X，Y，Z各方向30分鐘
耐沖擊 196m/s2X，Y，Z各方向5次
重量 約2800ɡ
圖像處理功能：
菜單顯示 中文/英語 切換
監控器顯示 最多可分割為4攝像機圖來顯示
可放大/縮小（2%～400%）來顯示
顯示圖像：即時/存儲/NG圖像
顯示效果：灰度/2值化群組/預處理群組
顯示區域（1024×768）、1677萬色
處理方法 灰度處理、2值化處理、彩色處理
攝像機連接臺數 1394型：最多2臺，USB型：最多2臺、模擬型：最多5臺
千兆網型：最多4臺
顯示器連接 通過顯示器接口連接
觸發器接入 在所有攝像機、個別、檢測觸發器（所有）中進行
拍攝方式 單幀采集、聯系采集、觸發單幀采集
快門速度 多種：軟件設置
增益指定范圍 0.25～1.0
品種數 最多25，600品種（依據設定數據）
檢查功能（檢查裝置） 最大1000種檢測/品種（依據設定數據）
·位置補正、位置旋轉補正、區域調整
·2值化窗口、灰度窗口、2值化邊緣、灰度邊緣
·特征抽取、智能匹配、傷痕檢測
·連接器2值化窗口、邊接器灰度窗口
·連接器灰度邊緣
輸入輸出 依次處理：與以往兼容的模式。完成結果輸出后，才可進行檢測拍攝 并列外理：拍攝完成，可立即對下一個檢查進行拍攝
拍攝和檢查處理可同時進行
二值化水平群組 8個品種 256色調（0～255）
圖像前處理 13種
各個品種 5群組/攝像機 最多5價段
濾波器尺寸：3×3/5×5/7×7/9×9（媒體除外）
前處理濾波器13種（膨脹、收縮、媒體、平滑化、
Sobel、prewitt、背景剪切、邊緣抽取X方向，邊緣抽取Y方向、
Laplaclan算法、邊緣增強、膨脹→收縮、收縮→膨脹）
處理分辨率 30萬像素攝像機：水平640×垂直480像素
80萬像素攝像機：水平1024×垂直768像素
130萬像素攝像機：水平1280X垂直1024 像素
500萬像素攝像機：水平2950×垂直1990像素
三、應用案例：
1. 絲印機自動對位系統
2. COG自動對位系統
3. 產品顏色分析系統
4. 連接器平整度檢測系統
5. 塑膠產品檢測系統
6. 字符檢測系統
7. 條碼檢測系統
8. 產品方向識別檢測系統
