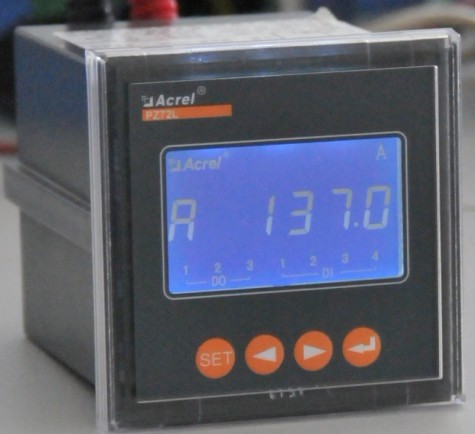

PZ72L-DE智能直流電能表
PZ72L-DE智能直流電能表是江蘇安科瑞電器制造有限公司自主研發生產的產品，該電力儀表針對針對直流屏、太陽能供電、電信基站等應用場合而設計的。智能直流電能表可以直接取代常規測量?jī)x表。作為一種先進的智能化、數字化的前端采集元件，該電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。
智能直流電能表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電流、電壓、功率和電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
智能直流電能表知名品牌主要有江蘇安科瑞PZ72-DE、PZ72L-DE、PZ96B-DE等等。
下面以江蘇安科瑞PZ72L-DE產品為例,介紹智能電能表的功能和技術參數。
適用環境
l 工作溫度：LCD顯示：-10℃~+45℃；LED顯示：-10℃~+55℃
l 儲存溫度：-20℃~+70℃等
l 相對濕度：≤93%RH，不結露，無腐蝕性氣體場所
l 海拔高度：≤2500m
電磁兼容
l 靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
l 輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
l 電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)
l 浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
l 射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
l 電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
選配功能
l C — 帶RS485通訊接口，采用Modbus協議
l K — 帶開關量輸入／輸出
l M — 模擬量輸出
l J — 繼電器報警輸出
技術參數
電流輸入
直流電流 0~10A（直接輸入，啟動電流：5mA）
0~9999A（外置分流器或霍爾元件，量程可編程設定）
分 流 器 支持輸出為75mV
霍爾元件 支持輸出為0~20mA、4~20mA、0~5V、0~10V等
功耗≤1mW
電壓輸入
直流電壓：0~1000V
輸入阻抗 ≥2kΩ/V
過 載
1.2倍可持續正常工作，2倍持續1秒
精度等級
電流、電壓：0.5級
頻率：0.05Hz
有功功率、有功電能：0.5級
無功功率、無功電能：1.0級
絕緣電阻
≥100MΩ
工頻耐壓
電源端子組與信號輸入、輸出端子組之間3kV/1min（RMS）
平均無故障工作時間
≥50000h
電能
2路集電極開路的光耦脈沖
工作電源
電壓范圍 85~265VAC,50/60Hz、110~350VDC、36~48VDC
功耗≤2W
模擬量輸出
DC4～20mA、DC0～20mA(負載<500Ω)
報警
1路繼電器輸出，2A/30VDC或2A/250VAC
開關量輸入
干接點輸入，儀表內置電源，光耦隔離
開關量輸出
常開繼電器無源觸點，1A/30VDC或2A/250VAC
通訊
RS485接口，半雙工、光電隔離，Modbus-RTU協議
波特率1200、2400、4800、9600、19200可選
顯示方式
LED或LCD（高亮藍色背景光、背光延時時間可調）
儀表外形及安裝尺寸 單位mm
l PZ72L-DP方形 — 面框尺寸為儀表面框尺寸為72mm*72mm，開孔尺寸為67mm*67mm，安裝深度為91mm
l PZ96B-DP方形 — 面框尺寸為儀表面框尺寸為48mm*96mm，開孔尺寸為44mm*91mm，安裝深度為131mm
安裝方式
嵌入式安裝
專利及著作權
PZ智能直流電能表專利：電力監控儀表(單相全參量液晶顯示72型、80型)--外觀專利號200830274863.3 ；電源保護電測儀表電路--實用新型專利號200520046493.9
PZ智能直流電能表著作權登記號：滬 DGY-2008-0799《安科瑞PZ-E單相電能測控軟件V1.0》
范例
型 號：PZ72L-DE
輔助電源：DC48V
輸 入：DC0-60V DC0-50A/0-75mV分流器接入
測量參數：直流電壓、直流電流、直流功率、直流電能
顯示方式：LCD顯示
