概述

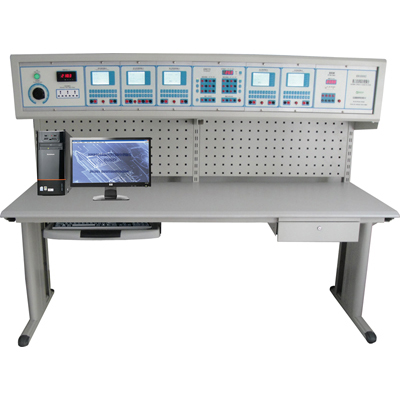

HN3000Z熱工儀表綜合校驗臺是由多種標準信號源，智能儀表校測系統，計算機軟硬件及其通訊總線，共同組成的自動化儀表綜合校驗系統。本系統具備過程信號校準與測量所需的幾乎全部功能，可廣泛應用于石油、化工、電力、冶金、國防、計量和儀表制造等行業實驗室。
功能特點
◆校驗臺由電壓單元、電流單元、熱電偶單元、熱電阻單元、頻率單元、多路開關單元、直流電源單元、交流供電電源單元、計算機、計算機校測軟件、操作臺組成。通過多路開關單元可以同時校驗三臺同類型被檢表，大大提高工作效率。
◆各單元既可以與計算機聯機校驗，也可以脫離計算機獨立使用，手動完成校驗工作。
◆仿真輸出和測量相互獨立，可同時進行工作而不互相干擾。仿真輸出值可以用數字鍵直接鍵入，也可以用輸出微調鍵改變輸出值。
◆新型帶背光LCD大屏幕顯示器（分辨率為240×320），可十行顯示，顯示內容豐富、實用、清晰。
◆高準確度仿真輸出和測量mV、V、mA、Ω、頻率、八種熱電偶（S、R、B、K、N、E、J、T型偶）和五種熱電阻（Pt1000、Pt100、Pt10、Cu50、Cu100）及開關通斷。電流輸出設有兩種方式：1、標準mA信號輸出、2、仿真兩線制變送器電流環輸出，可以檢定信號隔離器、安全柵等。
◆熱電偶和熱電阻的仿真輸出和測量均有溫度、對應的熱電勢或電阻值顯示。
◆熱電偶的仿真輸出和測量有自動和手動兩種參考端溫度補償方式。
◆Ω及熱電阻測量設有三種工作方式：二線測量、三線測量、四線測量。
◆電壓、電流、熱電偶、熱電阻、頻率單元都有開關量測試功能。斜坡輸出或輸出微調功能與開關量測試功能配合使用可以檢定位式儀表控制的設定點誤差或切換差。
◆頻率單元可以測量輸入周期脈沖信號的時間比例ρ（周期脈沖的持續時間與持續、間歇時間之和的比值），檢定時間比例控制儀表的零周期及時間比例ρ。
◆所有仿真輸出均有階梯輸出，階梯步長可由用戶自由設置，并配有輸出百分比顯示。
◆全軟件數字校準。
◆ 配套“HN熱工儀表綜合校驗管理軟件”可實現溫度變送器、熱電偶/電阻用動圈式儀表、數字/模擬溫度指示調節儀、工業過程測量記錄儀、無紙記錄儀、數字邏輯、邏輯開關量等二次儀表的全自動檢定、自動輸出、自動數據采集、處理、存儲、自動生成校驗結果文件，并依據要求打印檢定證書、檢定報告。可對現場、實驗室等儀表進行自動校驗與智能化計量管理。
|
量程 |
準確度（讀數+量程） |
分辨率 |
內阻 |
|
10.0000V |
±0.01%RD ±0.005%FS |
0.1mV |
≤0.25Ω |
|
100.0000 mV |
±0.01%RD ±0.005%FS |
0.1μV |
≤0.1Ω |
|
熱電偶 |
見（熱電偶準確度） |
0.01℃ |
|
30.0000mA |
±0.01%RD ±0.005%FS |
0.1μA |
≥20MΩ |
|
400.00Ω |
±0.01%RD + 40 mΩ |
10 mΩ
|
激勵電流：1mA② |
|
4000.0Ω |
±0.01%RD + 0.005%FS |
100 mΩ |
激勵電流：0.1mA② |
|
熱電阻 |
見（熱電阻準確度） |
0.1℃ |
對應Ω檔激勵電流 |
|
50000.0Hz |
±0.002% |
0.1Hz |
TTL電平 |
|
開關通斷 |
耐壓：±30VDC |
|
最大電流：50mA |
|
24V |
±5% (150mA) |
|
≤2Ω |
|
5V |
±5% (200mA) |
|
≤2Ω |
①典型溫度系數：±1×10-5/℃
②激勵電流工作范圍：400Ω量程 0.5—10mA； 4000Ω量程 0.05—0.5mA
|
量程 |
準確度（讀數+量程） |
分辨率 |
內阻 |
|
±10.0000V |
±0.01%RD ±0.005%FS |
0.1mV |
≥9MΩ |
|
±150.0000 mV |
±0.01%RD ±0.005%FS |
0.1μV |
≥100MΩ |
|
熱電偶 |
見（熱電偶準確度） |
0.01℃ |
|
±30.0000mA |
±0.01%RD ±0.005%FS |
0.1μA |
6.5Ω |
|
400.000Ω |
±0.01%RD + 0.005%FS |
1mΩ
|
測試電流：1mA |
|
4000.00Ω |
±0.01%RD + 0.005%FS |
10mΩ |
測試電流：0.22mA |
|
熱電阻 |
見（熱電阻準確度） |
0.01℃ |
對應Ω檔測試電流 |
|
50000Hz |
±0.004% FS |
0.1Hz |
TTL或CMOS電平 |
|
開關通斷 |
開關量響應時間：≤10mS |
|
巡檢電壓 5—50V |
|
時間比值ρ
0.005—0.995 |
±0.001 |
±0.001 |
|
熱電偶準確度（ 參考端溫度為0℃時）
|
熱電偶類型 |
溫度 范圍 |
準確度 |
|
S |
（－50～300）℃ |
±1.4℃ |
|
（300～1768）℃ |
±0.8℃ |
|
R |
（－50～300）℃ |
±1.6℃ |
|
（300～1768）℃ |
±0.8℃ |
|
B |
（600～900）℃ |
±1.3℃ |
|
（900～1250）℃ |
±1.0℃ |
|
（1250～1820）℃ |
±0.8℃ |
|
K |
（－100～0）℃ |
±0.3℃ |
|
（0～600）℃ |
±0.3℃ |
|
（600～1372）℃ |
±0.4℃ |
|
N |
（－100～100）℃ |
±0.4℃ |
|
（100～1300）℃ |
±0.4℃ |
|
E |
（－100～0）℃ |
±0.3℃ |
|
（0～1000）℃ |
±0.3℃ |
|
J |
（－200～－100）℃ |
±0.5℃ |
|
（－100～1200）℃ |
±0.3℃ |
|
T |
（－200～－100）℃ |
±0.6℃ |
|
（－100～0）℃ |
±0.5℃ |
|
（0～400）℃ |
±0.2℃ |
注：內部測溫探頭誤差：±0.2℃ 遵循ITS-90國際溫標。
熱電阻準確度
|
熱電阻類型 |
溫度范圍 |
準確度. |
|
Pt1000 |
（－200～850）℃ |
±0.2℃ |
|
Pt100 |
（－200～850）℃ |
±0.2℃ |
|
Pt10 |
（－150～850）℃ |
±2.0℃ |
|
Cu100 |
（－50～150）℃ |
±0.2℃ |
|
Cu50 |
（－50～150）℃ |
±0.4℃ |
基準工作條件：溫度 20℃±2℃
相對濕度 ≦80%RH
開機預熱時間：30分鐘
1880mm（長）×758mm（寬）×1460mm（高）
交流電源電壓：220V±10%
交流電源頻率：50Hz±2Hz
功耗：＜500W |
